2. Использование по назначению

Внимание! Перед подсоединением пневматического инструмента к си-

стеме подачи воздуха, убедитесь, что компрессор выключен.

2.1 Подготовка инструмента к использованию

- перед подсоединением инструмента капните в разъём входного штуцера

несколько капель масла;

- застопорив шпиндель (рис.1 поз.3) одним ключом, вторым ключом (ключи

входят в комплект поставки) ослабьте зажимную гайку цанги (рис.1 поз.2);

- вставить в цангу (до упора) хвостовик нужной для работы насадки;

- затянуть гайку цанги, удерживая шпиндель.

Для замены цанги необходимо полностью открутить гайку.

- обеспечьте чистоту и хорошее освещение рабочего места;

- закрепите обрабатываемое изделие (струбциной, зажимами и т.п.);

- определите оптимальную скорость вращения шпинделя с насадкой, про-

веряя работу на запасных кусках материала;

- вкрутить во входной штуцер (рис.1 поз.6) переходник «рапид»;

- подсоедините шланг подачи сжатого воздуха к переходнику.

2.2 Использование по назначению

2.2.1 Шлифмашина должна подсоединяться к системе подачи сжатого воз-

духа, состоящей из компонентов, указанных на рис.2

2.2.2 Подаваемый сжатый воздух должен быть сухим и чистым, с необходи-

мым количеством масла. В пневмолинии необходимо использовать лубрикатор

(рис.2 поз.5) для насыщения парами масла трущихся деталей инструмента.

2.2.3 Шланг, подсоединяемый к сети сжатого воздуха, должен иметь соот-

ветствующее сечение (не менее 3/8’’) и обеспечивать необходимую произво-

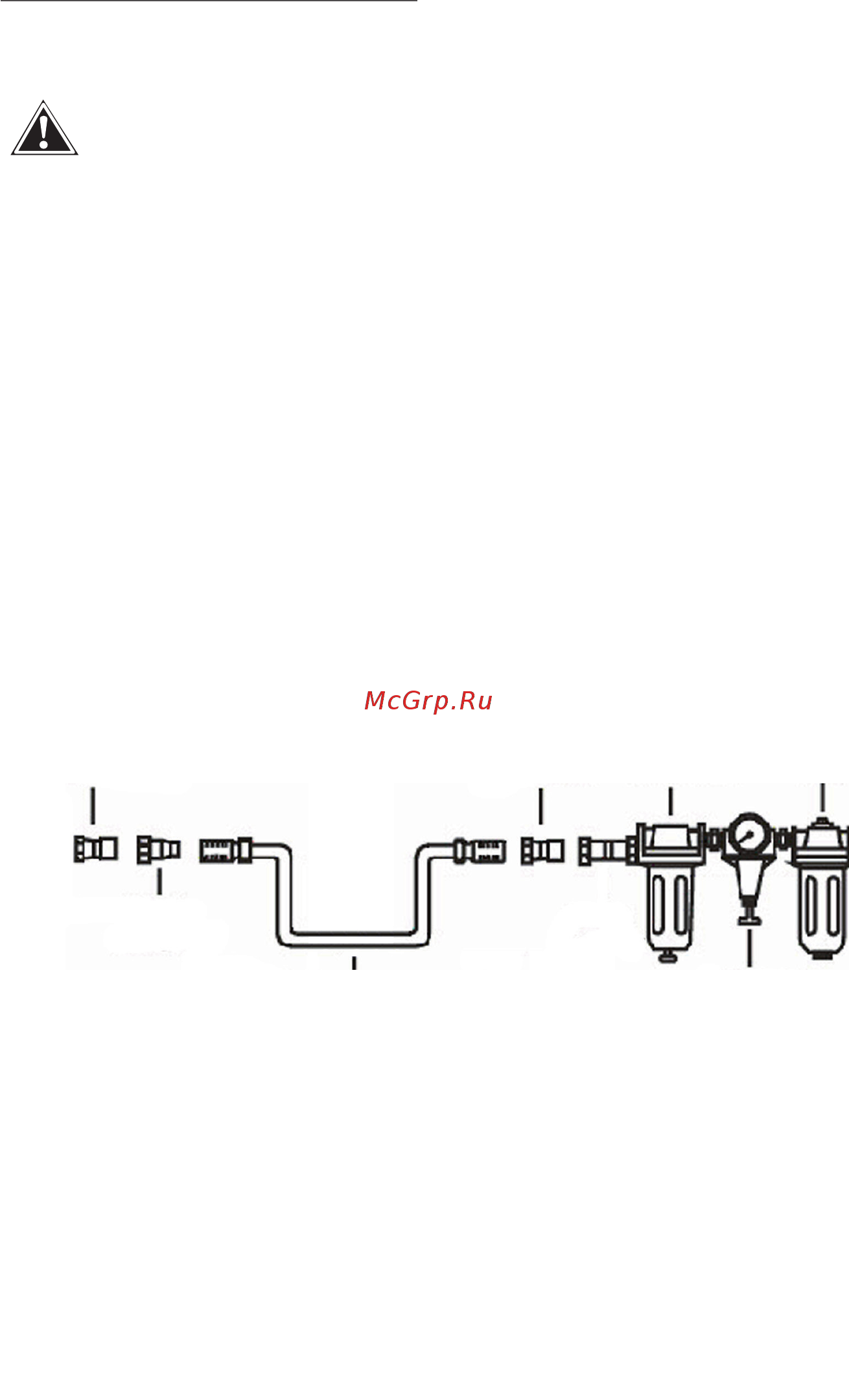

рис. 2

А - шлифмашина

В - источник воздуха

1 - штуцер переходной (1/4’’); 2 - переходник шланга; 3 - шланг;

4 - переходник шланга; 5 - маслораспылитель (лубрикатор); 6 - регулятор

давления с манометром; 7 - фильтр-влагоотделитель.
