Калибр МКД-9Э (62598) [3/32] Технические данные и комплектность поставки

Содержание

• Назначение и принцип действия 2
• Уважаемый покупатель 2
• Технические данные и комплектность поставки 3
• Сборка культиватора 6
• Требования по безопасной эксплуатации 9
• Подготовка к работе 10
• Эксплуатация культиватора 12
• Техническое обслуживание 15
• Срок службы хранение и утилизация 18
• Гарантия изготовителя поставщика 19
• Общие указания мер безопасности 21
• Указания мер безопасности при работе с культиватором 23
• Www kalibrcompany ru 25 25
• Калибр руководство по эксплуатации 25
• Описание условных обозначений 25
• Модель______________________________ 27
• На гарантийный ремонт культиватора 27
• Представитель отк_____________________________________________ 27
• Серийный номер б ы____________________________________________ 27
• Талон 1 27
• Талон 2 27
• V v ч 28
• Гр ч ч ч 28
• Чу ч ч 28
• Www kalibrcompany ru 29 29
• Внимание при продаже должны заполняться все поля гарантийного талона неполное или неправильное заполнение гарантийного талона может 29
• Г исполнитель 29
• Дата продажи_________ 29
• Емо 29
• Зап 29
• Изъят 29
• Изъят 20 г исполнитель 29
• Калибр руководство по эксплуатации 29
• Корешок талона 4 на гарантийный ремонт модель корешок талона 3 на гарантийный ремонт модель 29
• П рода н_____________ 29
• Подпись покупателя________________________ 29
• Представитель отк 29
• Привести к отказу от выполнения гарантийных обязательств 29
• С условиями гарантийного обслуживания ознакомлен а при покупке изделие было проверено претензий к упаковке комплектации и внешнему виду не имею 29
• Си ь о 29
• V v ч 30
• Гр ч ч ч 30
• Чу ч ч 30

Похожие устройства

• Калибр ЭТФ- 500 А Инструкция по эксплуатации
• Trommelberg CB1930E Инструкция по эксплуатации
• Bosch PBH 2000 promo (06033A9322) Инструкция по эксплуатации
• Калибр НПЦ-1100/35Н (67222) Инструкция по эксплуатации
• Калибр МК-5,0 (67661) Инструкция по эксплуатации
• Калибр ГКБС -4/510М (63217) Руководство по эксплуатации
• Калибр ГКБС -4/460М (63216) Руководство по эксплуатации
• Калибр ГКБС -4/450 (68254) Инструкция по эксплуатации
• Neoclima NHL-200L Инструкция по эксплуатации
• Ridgid К-400 AF 28098 Инструкция по эксплуатации
• Ставр ПТ-210/1800 Инструкция по эксплуатации
• Ставр МКБ-5500 Инструкция по эксплуатации
• Калибр СНУБ-6.5/560/405 Инструкция по эксплуатации
• Калибр СНУБ-6.5/610/510 Инструкция по эксплуатации
• Thermex IRP 280 V combi Инструкция по эксплуатации
• Ats HGO 500 Инструкция по эксплуатации
• Ats HGO 320 Инструкция по эксплуатации
• Ats DSI 366 Инструкция по эксплуатации
• Einhell TE-TC 620 U (4301295) Инструкция по эксплуатации
• AE&T T06304 Инструкция по эксплуатации

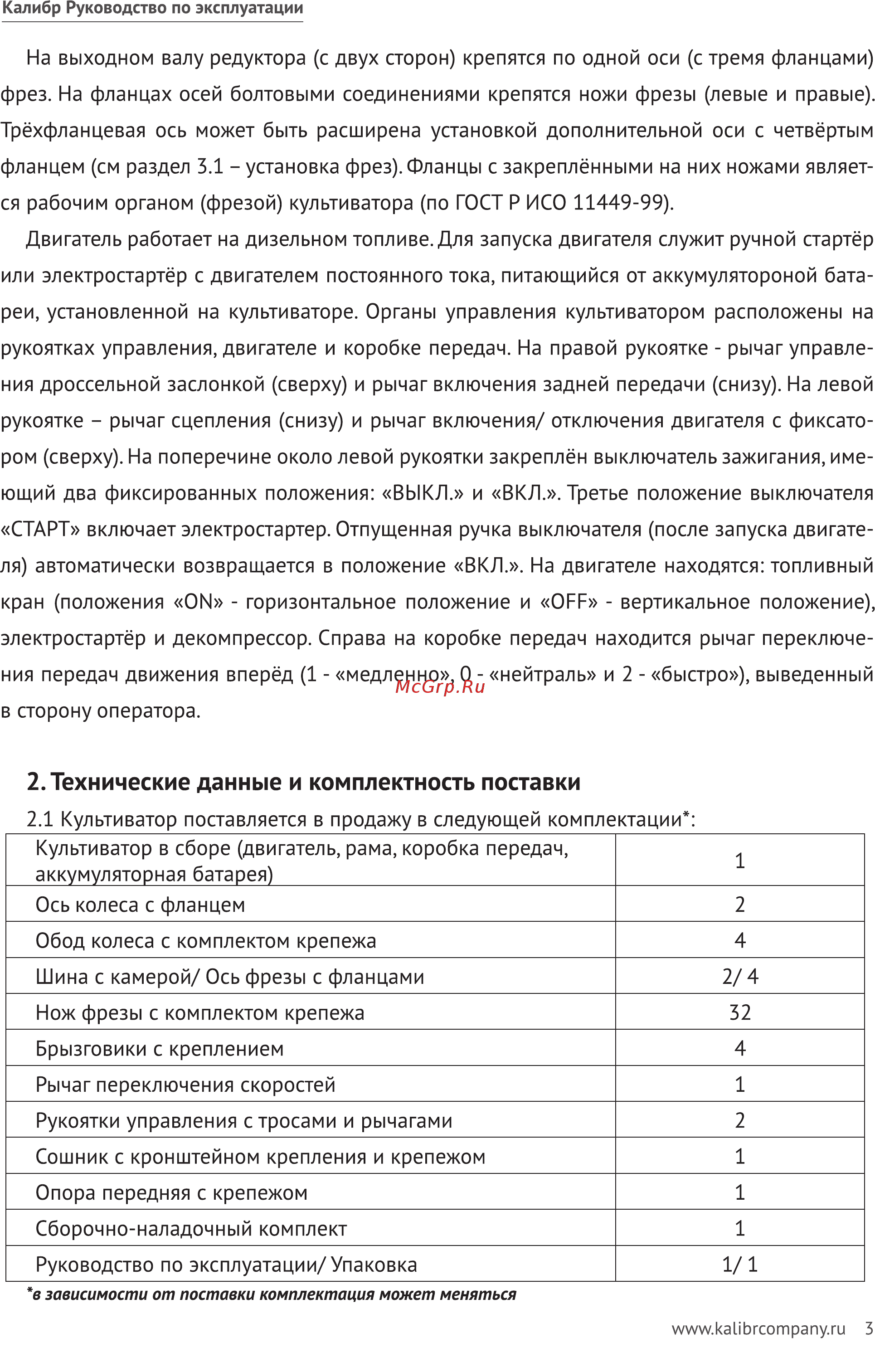

Калибр Руководство по эксплуатации На выходном валу редуктора с двух сторон крепятся по одной оси с тремя фланцами фрез На фланцах осей болтовыми соединениями крепятся ножи фрезы левые и правые Трёхфланцевая ось может быть расширена установкой дополнительной оси с четвёртым фланцем см раздел 3 1 установка фрез Фланцы с закреплёнными на них ножами являет ся рабочим органом фрезой культиватора по ГОСТ Р ИСО 11449 99 Двигатель работает на дизельном топливе Для запуска двигателя служит ручной стартёр или электростартёр с двигателем постоянного тока питающийся от аккумулятороной бата реи установленной на культиваторе Органы управления культиватором расположены на рукоятках управления двигателе и коробке передач На правой рукоятке рычаг управле ния дроссельной заслонкой сверху и рычаг включения задней передачи снизу На левой рукоятке рычаг сцепления снизу и рычаг включения отключения двигателя с фиксато ром сверху На поперечине около левой рукоятки закреплён выключатель зажигания име ющий два фиксированных положения ВЫКЛ и ВКЛ Третье положение выключателя СТАРТ включает электростартер Отпущенная ручка выключателя после запуска двигате ля автоматически возвращается в положение ВКЛ На двигателе находятся топливный кран положения ON горизонтальное положение и OFF вертикальное положение электростартёр и декомпрессор Справа на коробке передач находится рычаг переключе ния передач движения вперёд 1 медленно 0 нейтраль и 2 быстро выведенный в сторону оператора 2 Технические данные и комплектность поставки 2 1 Культиватор поставляется в продажу в следующей комплектации Культиватор в сборе двигатель рама коробка передач аккумуляторная батарея 1 Ось колеса с фланцем 2 Обод колеса с комплектом крепежа 4 Шина с камерой Ось фрезы с фланцами 2 4 Нож фрезы с комплектом крепежа 32 Брызговики с креплением 4 Рычаг переключения скоростей 1 Рукоятки управления с тросами и рычагами 2 Сошник с кронштейном крепления и крепежом 1 Опора передняя с крепежом 1 Сборочно наладочный комплект 1 Руководство по эксплуатации Упаковка 1 1 в зависимости от поставки комплектация может меняться www kaLibrcompany ru 3
