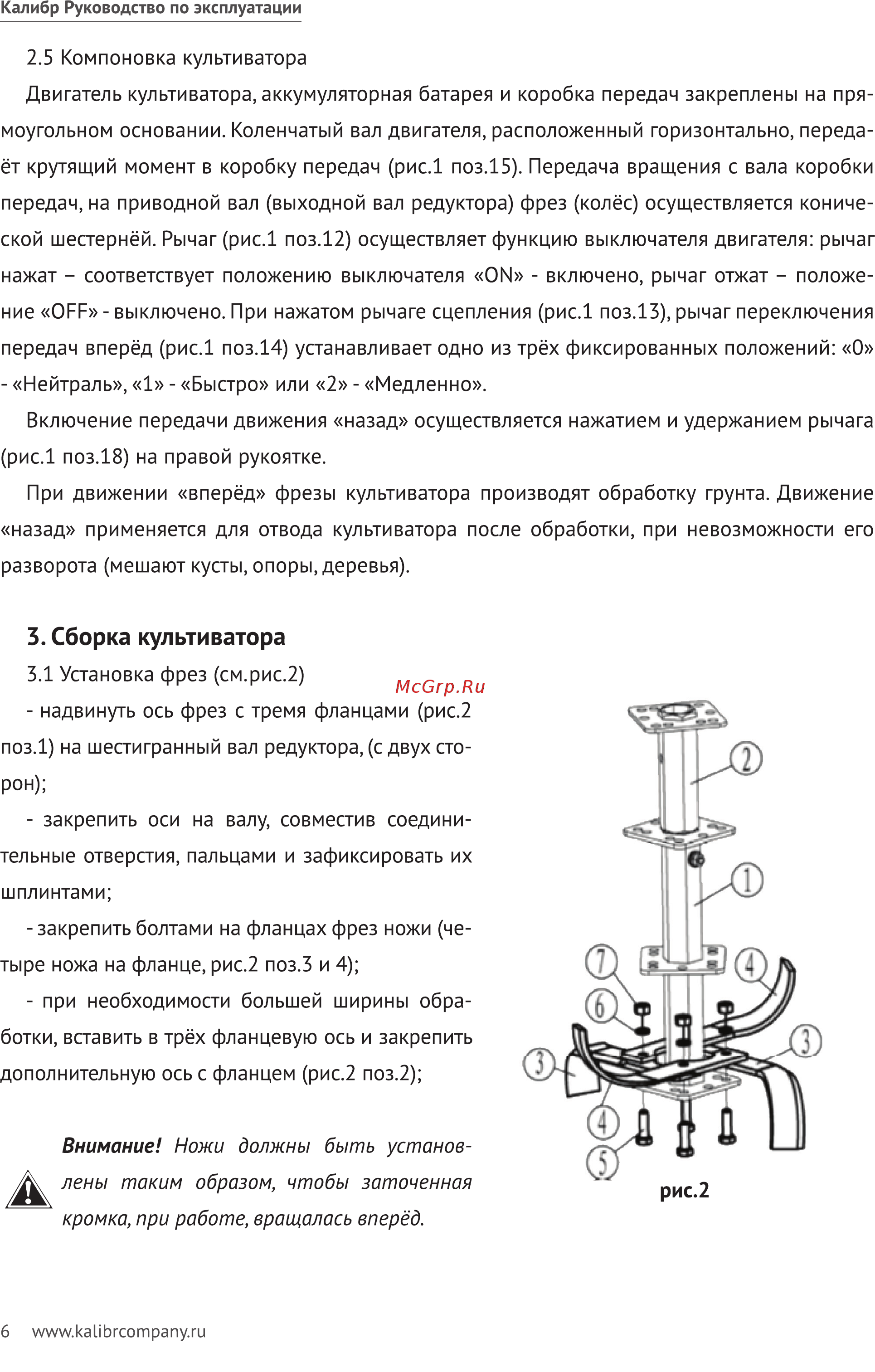

Калибр Руководство по эксплуатации 2 5 Компоновка культиватора Двигатель культиватора аккумуляторная батарея и коробка передач закреплены на пря моугольном основании Коленчатый вал двигателя расположенный горизонтально переда ёт крутящий момент в коробку передач рис 1 поз 15 Передача вращения с вала коробки передач на приводной вал выходной вал редуктора фрез колёс осуществляется кониче ской шестернёй Рычаг рис 1 поз 12 осуществляет функцию выключателя двигателя рычаг нажат соответствует положению выключателя ON включено рычаг отжат положе ние OFF выключено При нажатом рычаге сцепления рис 1 поз 13 рычаг переключения передач вперёд рис 1 поз 14 устанавливает одно из трёх фиксированных положений О Нейтраль 1 Быстро или 2 Медленно Включение передачи движения назад осуществляется нажатием и удержанием рычага рис 1 поз 18 на правой рукоятке При движении назад вперёд применяется для фрезы отвода культиватора культиватора производят после обработку обработки при грунта невозможности разворота мешают кусты опоры деревья 3 Сборка культиватора 3 1 Установка фрез см рис 2 надвинуть ось фрез с тремя фланцами рис 2 поз 1 на шестигранный вал редуктора с двух сто рон закрепить оси на валу совместив соедини тельные отверстия пальцами и зафиксировать их шплинтами закрепить болтами на фланцах фрез ножи че тыре ножа на фланце рис 2 поз З и 4 при необходимости большей ширины обра ботки вставить в трёх фланцевую ось и закрепить дополнительную ось с фланцем рис 2 поз 2 Внимание Ножи должны быть устоновлены таким образом чтобы заточенная кромка при работе вращалась вперёд 6 www kalibrcompany ru Движение рис 2 его
