4. Общий вид и устройство газонокосилки

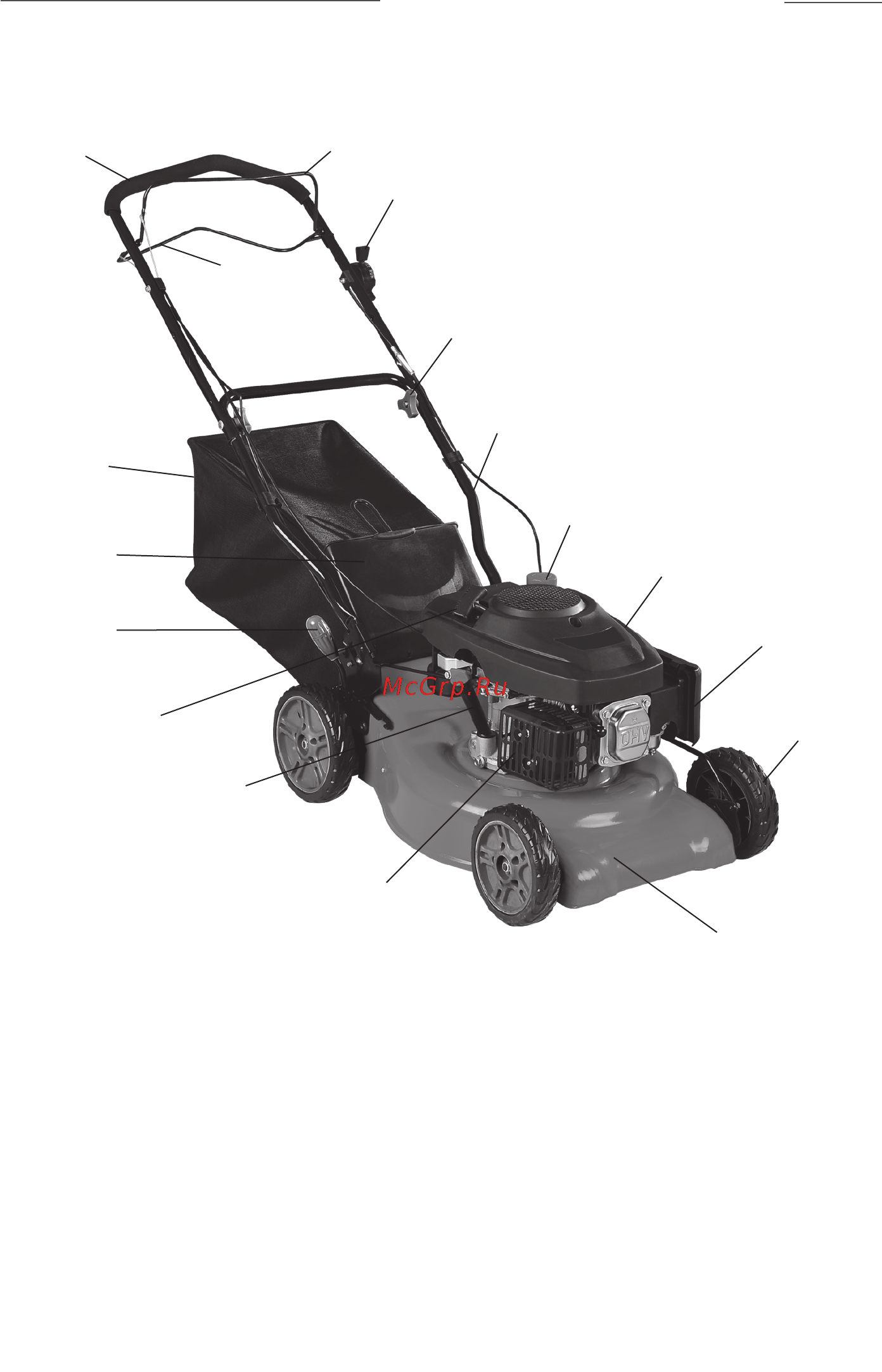

4.1 Общий вид газонокосилки представлен на рис.1

1 – Рукоятка управления (верхняя часть); 2 – Рычаг привода колёс;

3 – Рычаг управления (выключатель зажигания);

4 – Гайка-барашек крепления рукоятки управления;

5 – Рычаг воздушной заслонки двигателя;

6 – Рукоятка управления (нижняя часть); 7 – Травосборник;

8 – Крышка задняя; 9 – Двигатель; 10 – Колесо;

11 – Корпус газонокосилки; 12 – Глушитель;

13 – Рычаг установки глубины среза; 14 – Крышка бензобака;

15 – Рукоятка ручного стартера; 16 – Маслозаливная горловина;

17 – Крышка воздушного фильтра.

1 3

рис.1
