Калибр Руководство по эксплуатации

EAC ТР ТС

kalibrcompany.ru

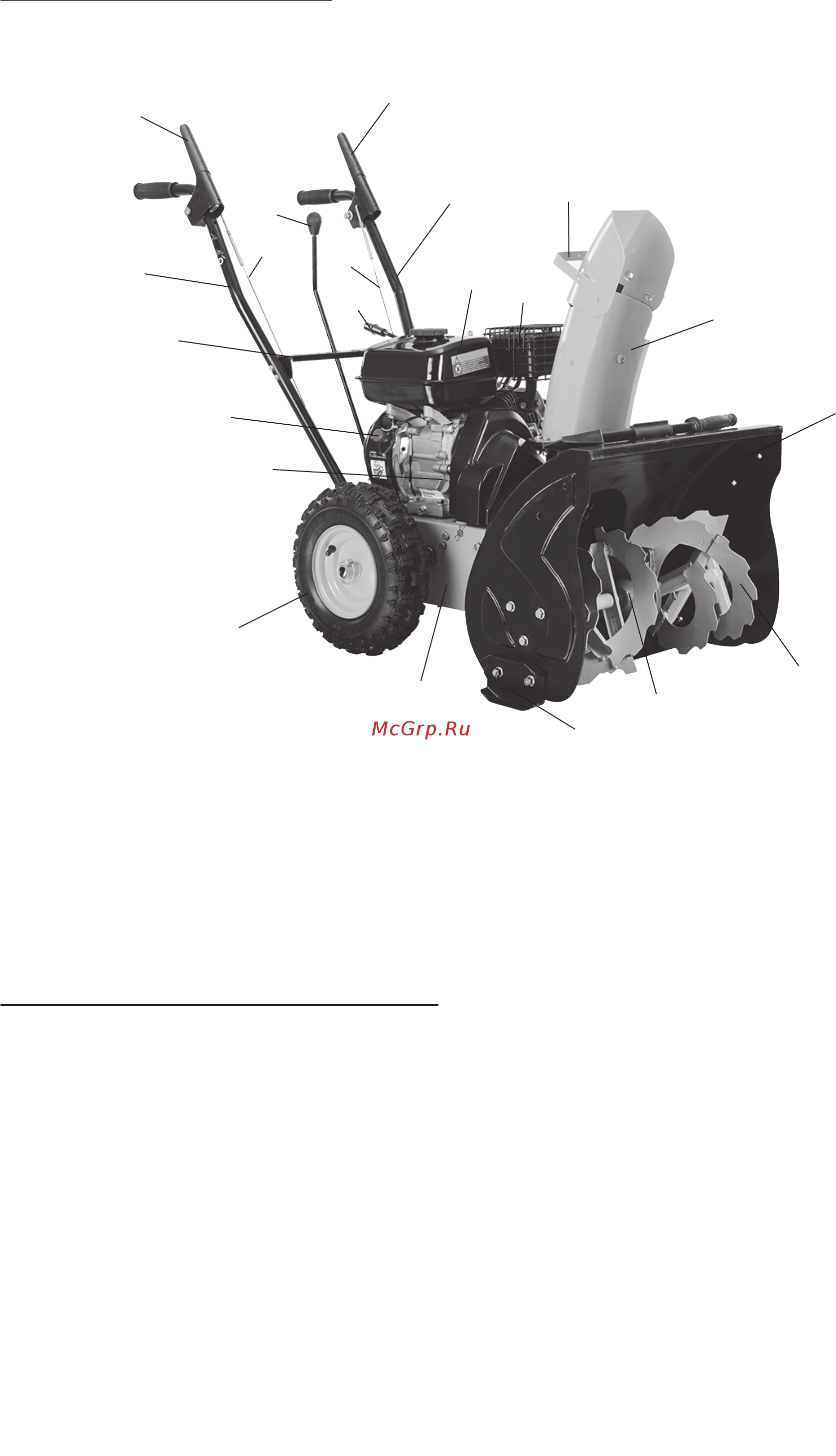

2.4 Общий вид снегоуборочника представлен на рис.1

* При отпускании рычага привода колёс, трансмиссия привода колёс отключается, и снегоуборочник прекращает движение.

** При отпускании рычага привода шнека, червячная передача привода отключается и шнек останавливается.

*** Предназначен для изменения направления выброса снега.

2.5 Сборка, регулировки и настройки

После распаковки снегоуборочника и проверки комплектности поставки необходимо

снять (открутив гайку крепления) и установить крышку воздушного фильтра из

транспортировочного пложения в рабочее (развернув на 180

2.5.1 Установка рукояток управления на корпус трансмиссии:

- совместите отверстия в нижней части рукоятки управления с отверстиями,

расположенными на корпусе трансмиссии;

- закрепите рукоятки (рис.1 поз.2а и 2б) четырьмя болтами (по два на левой и правой),

как показано на рис.2;

- прикрепите планку фиксации скоростей (рис.1 поз.20) тремя болтами в отверстия

рукояток управления (рис.1 поз.2а и 2б). В четвёртое крепёжное отверстие левой рукоятки

вставить кронштейн (ось) рукоятки поворота жёлоба. Окончательно закрепить планку

фисации скоростей после установки рукоятки поворота жёлоба.

2а

2б

рис.1

1* – рычаг привода колёс; 2 (а, б) – рукоятка управления; 3** – рычаг привода шнека;

4 – трос привода шнека; 5 – трос привода колёс; 6*** - жёлоб для выброса снега;

7 – рычаг переключения скоростей; 8 – топливный бак; 9 – рукоятка поворота жёлоба;

10 – снегозаборник; 11 – редуктор шнека; 12 – шнек; 13 – ограничительная лыжа;

14 – колесо; 15 – рукоятка отражателя снега; 16 – корпус трансмиссии; 17 – глушитель;

18 – маслозаливная горловина картера двигателя; 19 – выключатель зажигания;

20 – планка фиксации скоростей.
