2.5.2 Установка рычага переключения скоростей

Порядок установки рычага переключения скоростей (рис.1 поз.7):

- прикрутить двумя винтами нижнюю часть рычага к пружинному зажиму, закреплённому

на вилке передач трансмиссии;

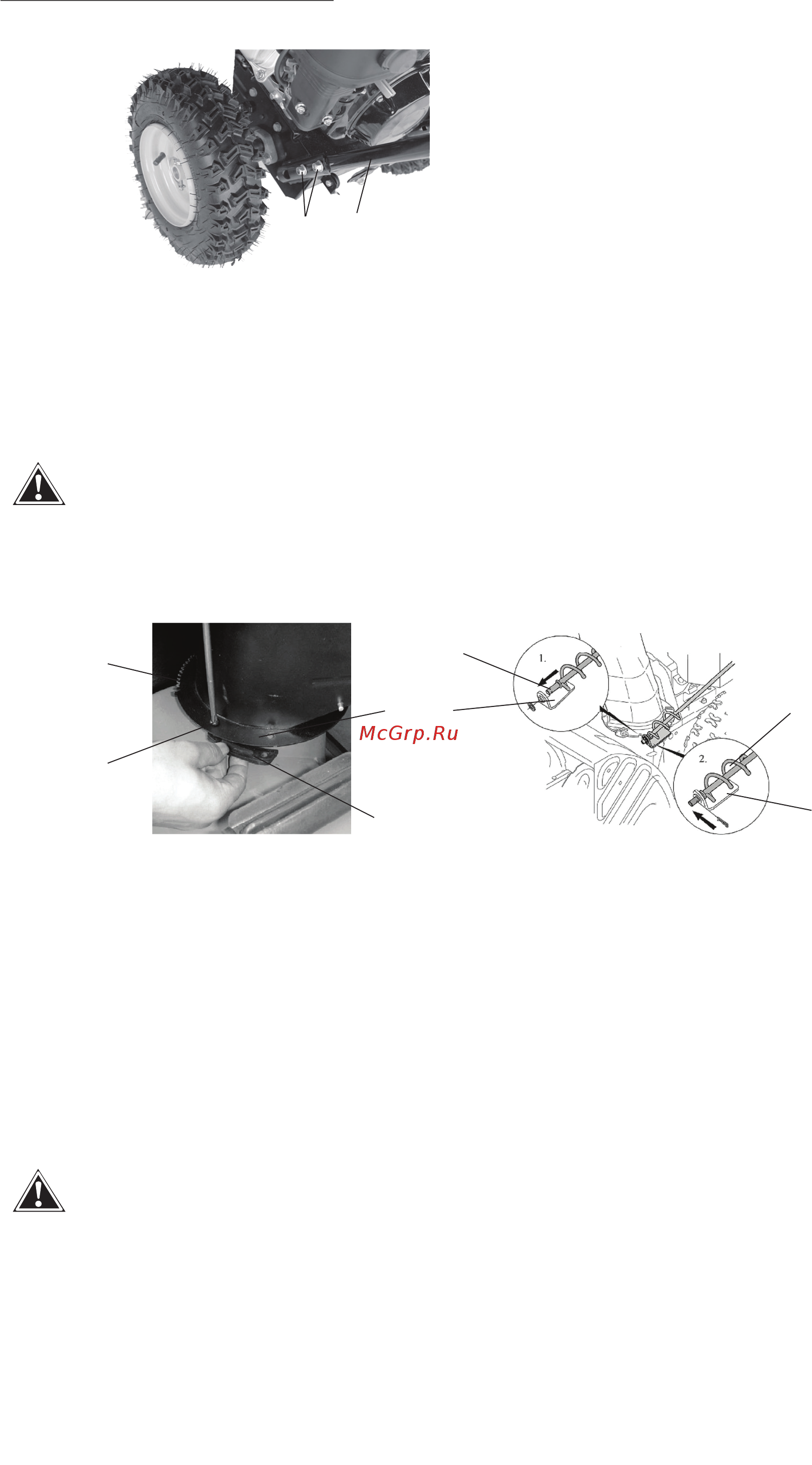

2.5.3 Установка жёлоба для выброса снега (см. рис.3а) и рукоятки поворота жёлоба

(рис.3б):

Внимание! Жёлоб для выброса снега (рис.1 поз.6) крепится к снегоуборочнику при

помощи трёх планок крепления.

- совместите отверстия на фланце жёлоба (рис.3а поз2) с отверстиями на планке (рис.3а

поз.1);

- скрепите жёлоб с планками болтами (рис.3а поз.3);

- вставьте стержень рукоятки (рис.3б поз.6) в отверстие соединительной пластины (рис.3б

поз.7);

- совместите витки спирали рукоятки (рис.3б поз.5) с прорезями фланца жёлоба (рис.3а

поз.7);

- закрепите двумя винтами соединительную пластину на корпусе.

2.5.4 Установка тросов привода шнека и привода колёс

Внимание! При установке тросов привода шнека (рис.1 поз.4) и привода колёс (рис.1

поз.5), не затягивайте гайки слишком сильно. Окончательная настройка производится

после полной сборки снегоуборочника.

- установите в отверстие на рычаге управления (рис.1 поз.1 и 3) верхний Z – образный

конец троса привода, как показано на рис.4 (поз.1);

- нижний конец троса со спиральной пружиной (рис.4 поз.2) закрепите на натяжном

кронштейне. Гайкой (рис.4 поз.3) отрегулируйте натяжение троса.

1 – болты крепления;

2 – рукоятка управления.

рис.2

рис.3а рис.3б

1 – планка крепления жёлоба; 2 – фланец жёлоба выброса снега; 3 – болт крепления;

4 – пластина соединительная; 5 – спираль рукоятки; 6 – стержень рукоятки;

7 – прорези фланца.
