1. ОБЩАЯ ИНФОРМАЦИЯ

1.1 ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ

Осушитель с влагопоглотителем представляет собой оборудование, работающее под

давлением, предназначенное для удаления влаги из сжатого воздуха. Он состоит из двух

идентичных резервуаров высокого давления со следующим содержимым:

- оксид алюминия Al2O3 (для моделей HGO)

- молекулярное сито + оксид алюминия (для моделей HGL)

Оксид алюминия представляет собой адсорбционно-осушающий агент, связывающий влагу.

Молекулярное сито является адсорбционным агентом, связывающим молекулы водяного

пара меньшего размера, которые не могут быть связаны оксидом алюминия.

Колонны соединены с двумя трубопроводами с помощью пневмоклапанов.

Воздух в колонны нагнетается клапанами с целью осушения воздуха в одном резервуаре и

восстановления оксида алюминия во втором.

1.2 БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ ОБОРУДОВАНИЯ

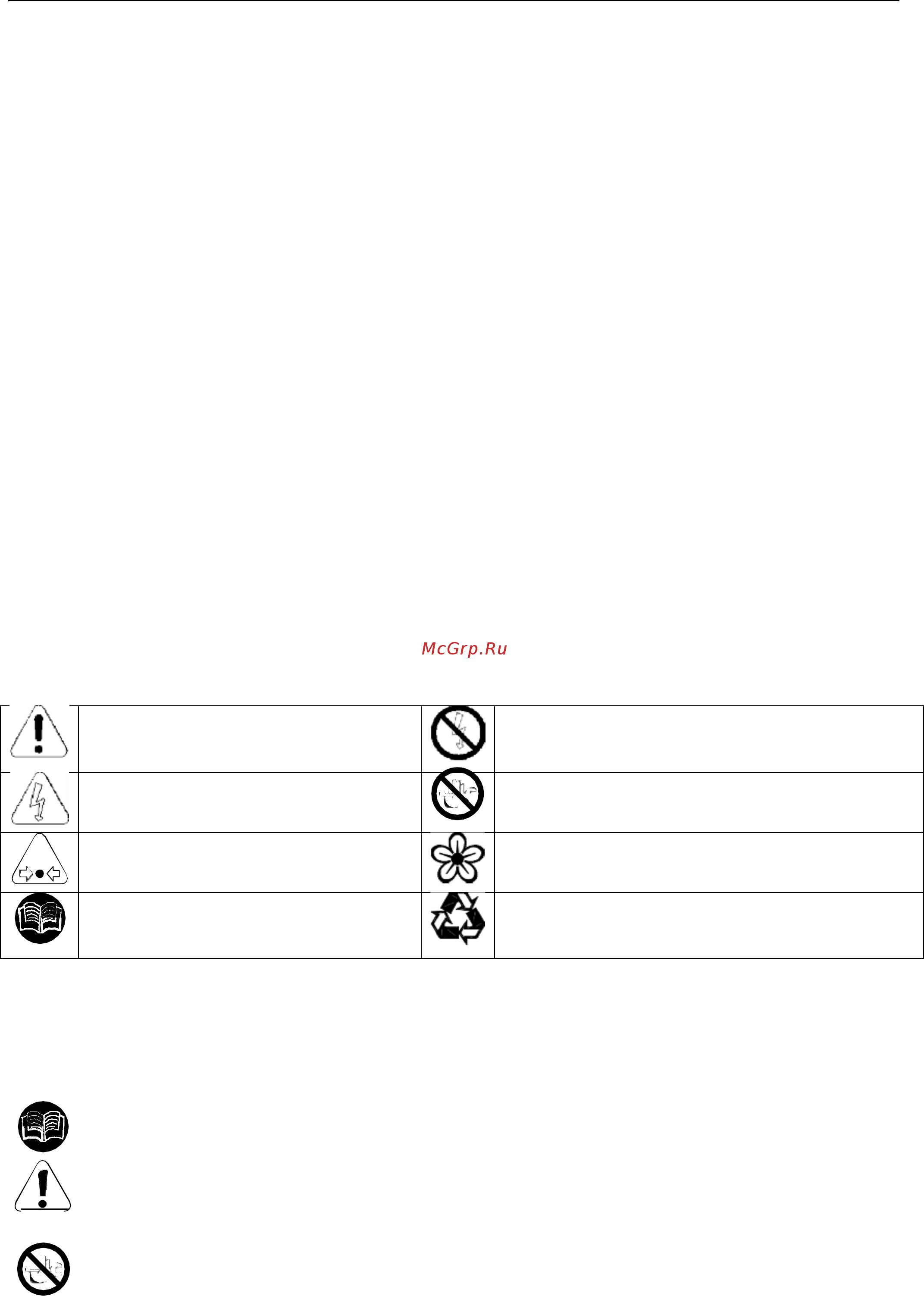

Символы и обозначения, используемые на осушителе и в руководстве

Предупреждение общего

характера

Запрещено трогать в связи с опасностью

поражения электрическим током

Опасность -

высокое напряжение,

электрический ток

Запрещено обслуживание оборудования

неквалифицированным персоналом

Опасное место

Экологические требования

Действовать строго в

соответствии с руководством

Перерабатываемые материалы

Система разработана и изготовлена в соответствии с действующей европейской директивой

по безопасности, поэтому монтаж, эксплуатация и техническое обслуживание должны

выполняться в соответствии с инструкциями, содержащимися в настоящем руководстве.

Работы по монтажу, эксплуатации и техническому обслуживанию, выполнение

которых требует доступа к внутренним элементам осушителя, должны выполняться

квалифицированным персоналом.

Производитель не несет ответственности за случаи эксплуатации оборудования, не

предусмотренные руководством.
