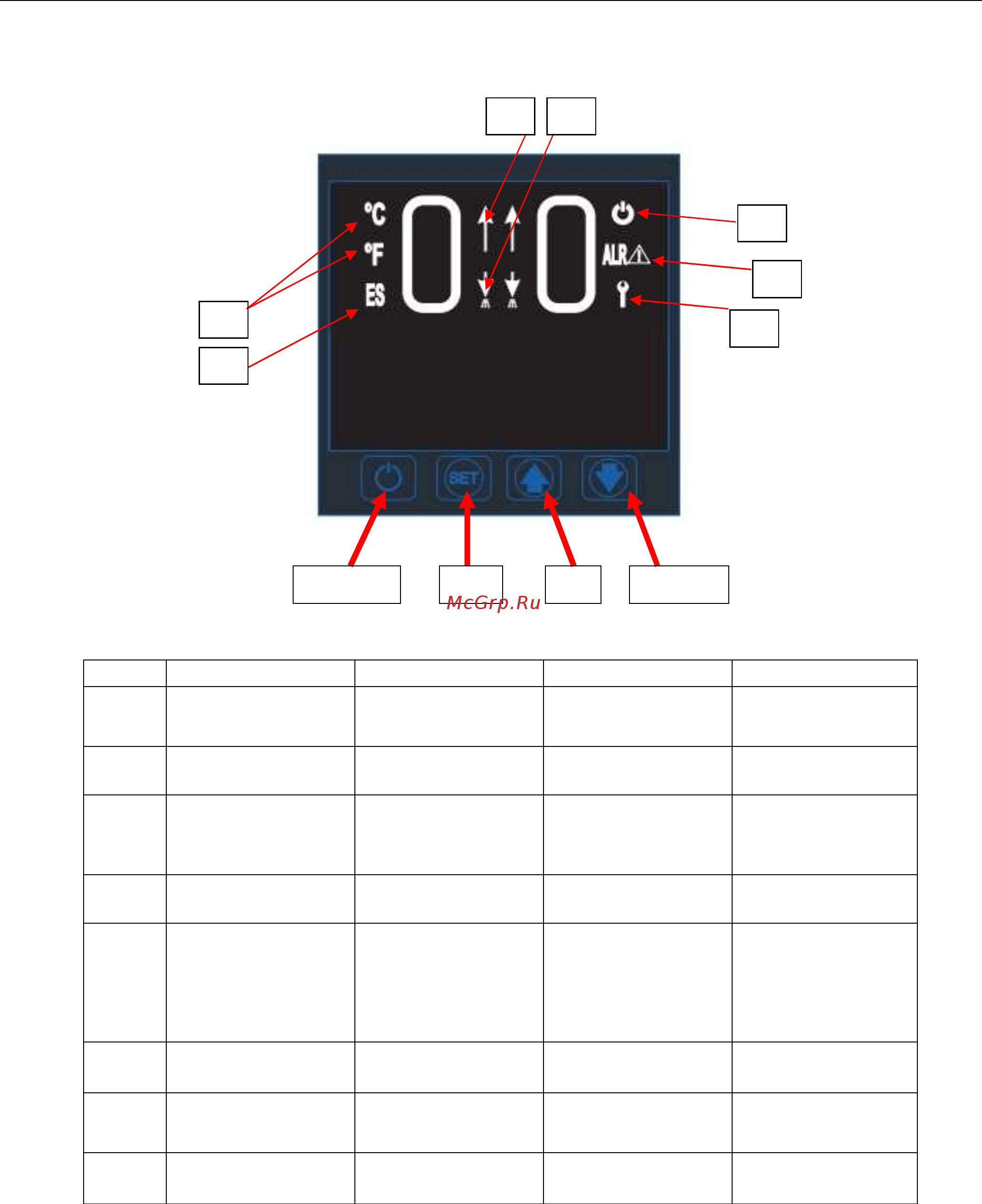

5. ЭКСПЛУАТАЦИЯ
5.1 КОНТРОЛЛЕР
LED ОПИСАНИЕ ВЫКЛ. МИГАЕТ ВКЛ.
1 ВКЛ/ВЫКЛ Оборудование
в режиме
«отключено»
Оборудование в
режиме
готовности
Оборудование в
рабочем режиме
2 Режим осушения
Осушение в
резервуаре
3 Режим регенерации
В резервуаре
повторно
повышается
давление
Регенерация в
резервуаре
4 Рекомендация по
обслуживанию
Необходимость
в обслуживании
5
Колонна 1
Колонна 1
Повторное
повышение
давления /
Осушение в
колонне 2
Осушение в колонне
1 /
Регенерация в
колонне 2
6 Сигнализация
Сигнал высокой
точки росы
7 °F или °C
Рабочая
температура в
°F или °C
8 Энергосбережение
Энергосбережение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- ПИТАНИЕ: 230 В перем. тока, 50-60 Гц, +/-10%
-
ВЫХОДНОЕ ПИТАНИЕ: РЕЛЕ 5 ЕДИНИЦ, 230 В ПЕРЕМ. ТОКА, 5А
-
ЗАЩИТА IP (ОБОЛОЧКИ ЭЛЕКТРООБОРУДОВАНИЯ): IP65 (только для передней панели)
-
СЕРТИФИКАЦИЯ: ЕС
-
ТЕМПЕРАТУРА ХРАНЕНИЯ: -40, +50°C
-
ТЕМПЕРАТУРА В РАБОЧЕМ РЕЖИМЕ: 0 ,+40°C
