9
7
Дверная защелка
28
Провод питания двигателя
8
Манометр, 1/4", 150psi
29
Фильтр пылеуловителя
9
Регулятор давления воздуха 3/8"
30
Корпус пылеуловителя
10
Воздушный шланг 1/2"
31
Ленточное уплотнение
11
Педаль 3/8"
32
Коробка входного отверстия
12
Штуцер
33
Толкатель (шейкер)
13
Клапана расхода абразива
34
Крышка пылеуловителя
14
Зажим перчатки
35
Задвижка боковой двери
15
Перчатки, пара
36
Отверстие вентиляции камеры
16
Оконная рама
37
Кронштейн клапана расхода
абразива
17
Стекло
38
Болт
18
Защитная пленка
39
Решетка
19
Органическое стекло
40
Резиновая накладкаа
20
Кольцо установки перчатки
2.3. УСТРОЙСТВО ИНЖЕКТОРА

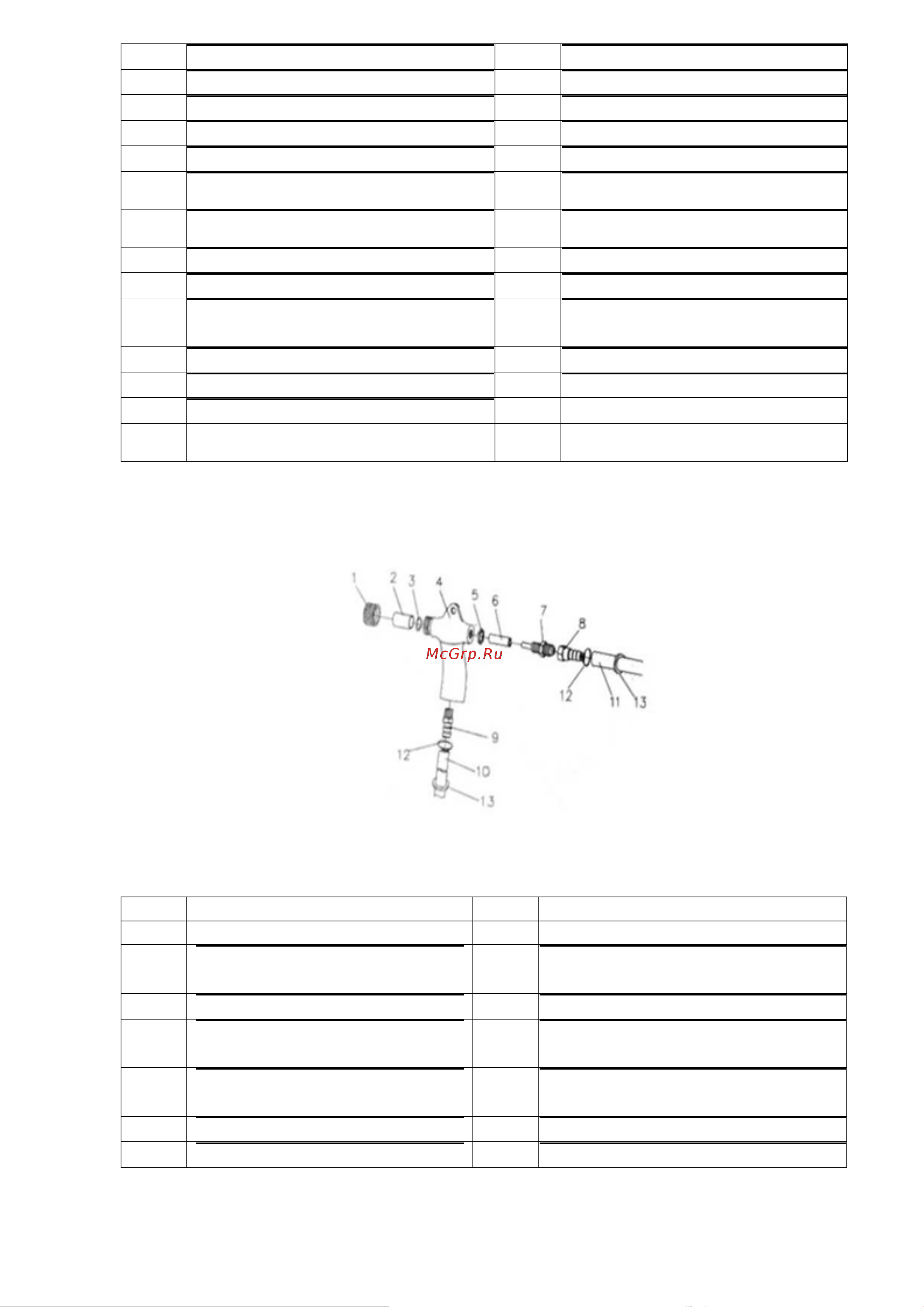

Рис. 3. Устройство инжектора.
Поз.
НАИМЕНОВАНИЕ
Поз.
НАИМЕНОВАНИЕ
1
Гайка сопла, бронза
8
Фитинг воздушного шланга 3/8”
2
Комплект керамических сопел
Ø 4 / 5 / 6 / 7 мм
9
Наконечник шланга подачи
абразива, «ёрш» 3/8
3
Уплотнительное кольцо
10
Шланг подачи абразива
4
Корпус инжектора, Mod-U-
Blast (Только)
11
Воздушный шланг 1/ 2”
5
Шестигранная гайка штуцера,
бронза
12
Уплотнение
6
Втулка
13
Кольцо
7
Штуцер
