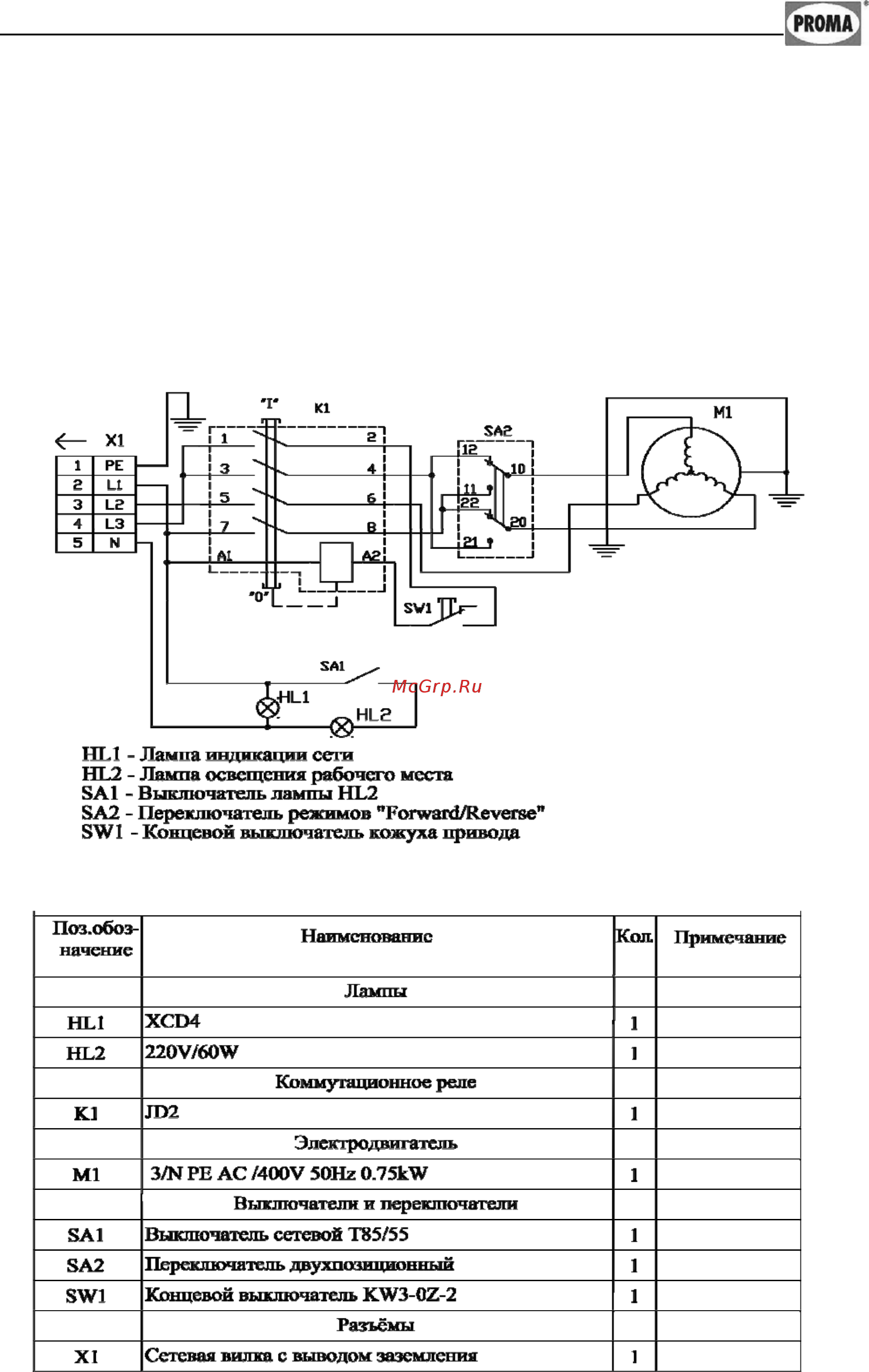

PROMA group Чешская республика Мельчаны 38 п и 518 01 г Добрушка уРКОМА Закрепите обрабатываемую деталь на столе Установите в патрон или шпиндель необходимый инструмент Установите необходимое положение сто ла Зажмите поворотную цапфу стола затяните зажим кронштейна и зажим поворотного стола В зависимости от твёрдости материала и диаметра отвер стия выберете нужные обороты шпинделя Включите вращение шпинделя зе лёной кнопкой I и ручкой перемещения шпинделя подведите режущий ин струмент к обрабатываемой детали начните обработку По окончанию работы уберите стружку протрите и смажьте станок 7 Электрооборудование 7 1 Схема HL1 Лампа индикации сети НТ 2 Лампа освещения рабочего места SA1 Выключатель лампы HL2 SA2 Переключатель режимов Forward Reverse SWI Концевой выключатель кожуха привода 7 2 Перечень элементов схемы Поз обоз начение Наименование Кол Примечание Лампы HL1 ХСВ4 HL2 220V 60W 1 1 Коммутационное реле KJ ЛЭ2 1 Электродвигатель Ml З Ы РЕ АС 400У 50Нг 0 75kW Выключатели и переключатели 1 SAI SA2 Выключатель сетевой Т85 55 Переключатель двухпозиционный 1 1 SWI Концевой выключатель KWЗ 0Z 2 Разъёмы 1 Сетевая вилка с выводом заземления 1 XI 13
