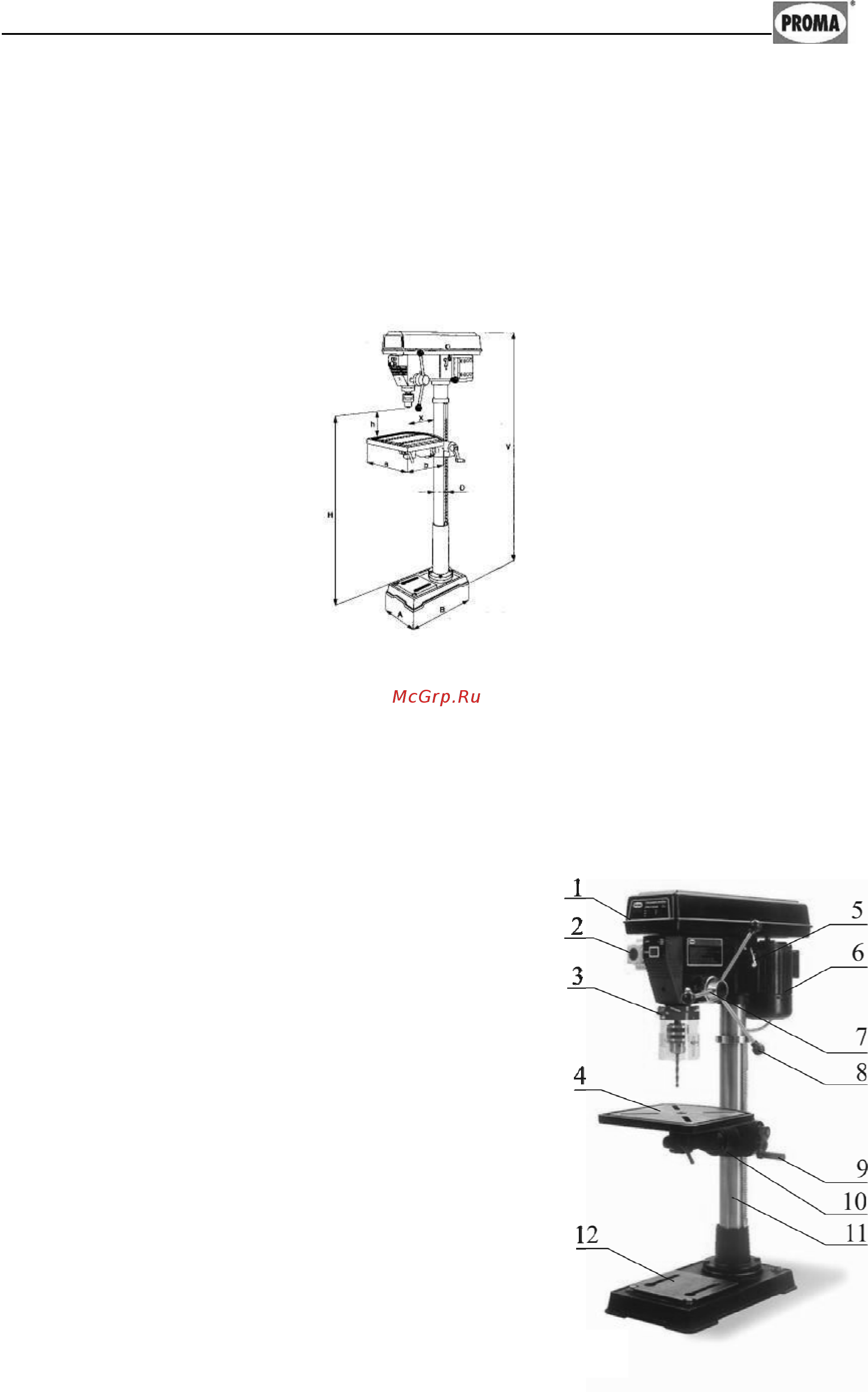

PROMA group Чешская республика Мельчаны 38 п и 518 01 г Добрушка PROMA Напряжение Исполнение двигателя Паз стола Паз основания Масса станка Вылет шпинделя X Макс расстояние между шпинделем и основанием Н Макс расстояние между шпинделем и столом Ь Размер стола а х Ь Размер основания Диаметр стойки В Общая высота V 3 N РЕ АС 400 в 50 гц IP 54 16 мм 16 мм 61 кг 195 мм 680 мм 470 мм 300 X 300 мм 500 X 285 мм 73 мм 1065 мм Рисунок 2 3 2 Уровень шума оборудования Уровень акустической мощности А оборудования Ь а Ь wa 75 0 Дб А Значение измерено с нагрузкой Ь wa 72 7 Дб А Значение измерено без нагрузки Уровень шума А на рабочем месте Ьр Аед Ьр Аец 74 3 Дб А Значение измерено с нагрузкой Ьр Аец 67 4 Дб А Значение измерено без нагрузки 3 3 Узлы и детали оборудования 1 Кожух ремённой передачи 2 Электрический блок управления 3 Защитный экран 4 Стол 5 Рычаг натяжения ремней 6 Двигатель 7 Вал перемещения пиноли шпинделя 8 Ручка перемещения шпинделя 9 Ручка вертикального перемещения стола 10 Кронштейн стола 11 Стойка с рейкой 12 Основание Рисунок 3 7
