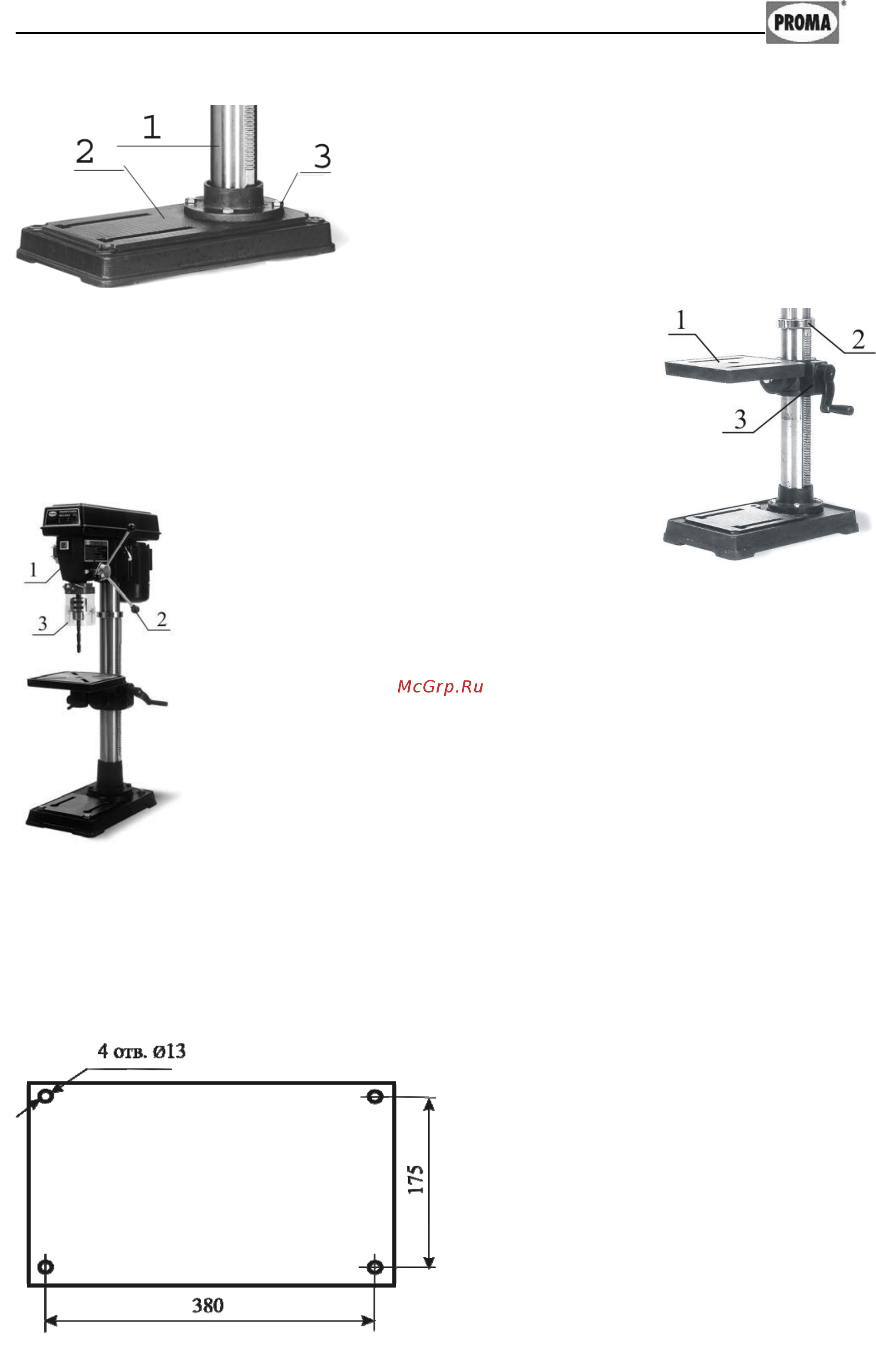

PROMA group Чешская республика Мельчаны 38 п и 518 01 г Добрушка PROMA 4 3 Монтаж Перед сборкой станка достаньте из упаковки всё содержимое и проверьте наличие всех комплектующих по спи ску приведённому в главе 2 Комплект поставки Для крепления стойки станка к основанию закрепите стойку 1 болтами 3 к основанию 2 см рис 4 Для установки стола снимите со стойки кольцо 2 фик сирующее рейку Снимите рейку и вставьте в кронштейн стола 3 Установите кронштейн стола с рейкой на стой ку Установите и закрепите кольцо 2 Установите стол За крутите зажимные болты стола и кронштейна Установи те и закрепите ручку вертикального перемещения стола см рис 5 Для окончательной сборки станка установите сверлильную головку 1 на стойку и закрепите с помощью Рисунок 5 стопоров 3 рис 11 Прикрутите ручки перемещения шпинделя 2 Установите и закрепите защитный экран 3 Установите и закрепите винтами М5х50 электрический блок управления см рис 6 Рисунок 6 4 4 Установка Обеспечьте безопасную установку станка и его крепление на прочную по верхность которая соответствует нагрузке создаваемой станком Несоблюде ние этого условия может вызвать смещение станка или его части и в результате этого его повреждение Установочные размеры основания станка см рис 7 4 отв 013 Внимание Несоблюдение условий установки может привести к непредвиденному смещению стан ка или частей его конструкции и в дальнейшем к его повреждению Внимание При оборудовании ра бочего места следите за тем чтобы у обслуживающего персонала было достаточно места для работы и 380 управления Рисунок 7 9
