Диолд ПРЭ-11 [4/8] Требования безопасности
![Диолд ПРЭ-11 [4/8] Требования безопасности](/views2/1637092/page4/bg4.png)
2
4.1.4. Втулка запорная поз. 3 служит для фиксации рабочего инструмента в стволе пер-
форатора.
4.1.5. Глубина сверления может быть выставлена с помощью глубиномера поз. 2.
4.1.6. Дополнительная рукоятка поз. 11 устанавливается на горловине корпуса и фик-
сируется винтом зжимным.
4.2. Принцип работы.
4.2.1. Включение перфоратора осуществляется при нажатии на курок выключателя
поз. 8. Крутящий момент электропривода через зубчатые передачи передается на рабочий
шпиндель, который приводит во вращательное движение инструмент, установленный в
ствол перфоратора.
4.2.2. Регулирование частоты вращения шпинделя производится с помощью устройства
бесступенчатого регулирования числа оборотов. При увеличении нажатия на курок поз. 8
частота вращения увеличивается. Вращением регулятора скорости поз. 9 регулируется ход
курка. Частоту вращения шпинделя можно фиксировать, нажав на кнопку фиксации поз. 7.
4.2.3. Переключателем поз. 10 производится изменение направления вращения рабоче-
го шпинделя. В реверсном режиме скорость шпинделя ниже скорости, указанной в техниче-
ских характеристиках, и ее нельзя зафиксировать, нажав на кнопку фиксации.
ВНИМАНИЕ!: Изменять направление вращения переключателем поз. 10 необходимо толь-
ко после полной остановки электропривода.
5. Требования безопасности
5.1. Перфоратор должен применяться в соответствии с назначением, указанным в
настоящем руководстве по эксплуатации.
5.2. Необходимо бережно обращаться с перфоратором, не подвергать его ударам, воз-
действию грязи, нефтепродуктов.
5.3. Шнур должен быть защищен от случайного повреждения. Непосредственное со-
прикосновение шнура с горячими и масляными поверхностями не допускается.
5.4. Перед началом работы необходимо проверить: затяжку резьбовых соединений,
надежность крепления патрона и инструмента, отсутствие повреждений изоляции шнура,
исправность штепсельной вилки, общее состояние перфоратора путем пуска его в режиме
холостого хода в течение одной минуты.
11
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Перфоратор ручной электрический ПРЭ-11
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Перфоратор ручной электрический ПРЭ-11
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина

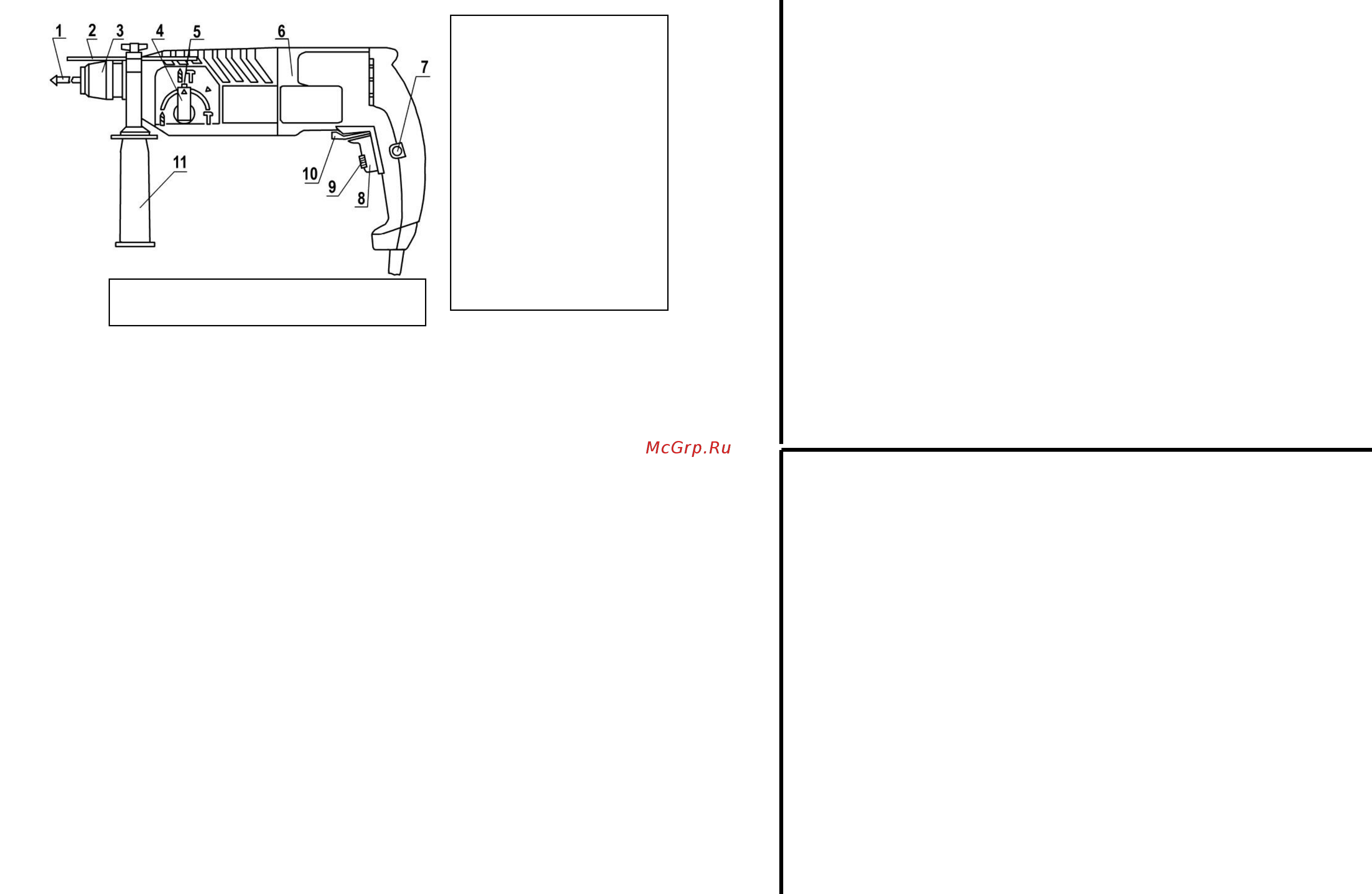

Рис.1 Внешний вид перфоратора
Л и н и я о т р е з а
Л и н и я о т р е з а
1 – инструмент;
2 – глубиномер;
3 – втулка запорная;
4 – переключатель
режимов;
5 – кнопка фиксации
переключателя режимов;
6 - электропривод;
7 – кнопка фиксации;
8 – курок выключателя;
9 – регулятор скорости;
10– переключатель
направления вращения;
11 - дополнительная
рукоятка;
Содержание
- Перфоратор ручной 1
- Электрический прэ 11 1
- Общие сведения и назначение 2
- Технические характеристики 2
- Уважаемый покупатель 2
- Гарантийный номер изделия __________________ гарантийный номер изделия __________________ содержание ремонта наименование и номер по схеме замененной детали или узла место и характер дефектов ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ дата ремонта _________________________ 3
- Заполняет ремонтное предприятие 3
- Заполняет ремонтное предприятие заполняет ремонтное предприятие 3
- Комплект поставки 3
- Подпись лица производившего ремонт _________________________ подпись владельца подтверждающего ремонт ____________________________________ штамп ремонтного предприятия с указанием города 3
- Устройство и принцип работы 3
- Дата выпуска представитель отк завода изготовителя штамп отк адрес для возврата талона на предприятие изготовитель россия 214031 г смоленск ул индустриальная 2 зао диффузион инструмент 4
- Дата продажи _________________ 4
- Действителен при заполнении 4
- Зао диффузион инструмент 4
- Заполняет предприятие изготовитель 4
- Заполняет торговое предприятие 4
- Л и н и я о т р е з а л и н и я о т р е з а 4
- Отрывной талон на гарантийный ремонт 4
- Перфоратор ручной электрический прэ 11 4
- Продавец ____________________ 4
- Требования безопасности 4
- Штамп магазина 4
- Гарантийный номер изделия __________________ гарантийный номер изделия __________________ содержание ремонта наименование и номер по схеме замененной детали или узла место и характер дефектов ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ дата ремонта _________________________ 5
- Заполняет ремонтное предприятие 5
- Заполняет ремонтное предприятие заполняет ремонтное предприятие 5
- Подготовка к работе и порядок работы 5
- Подпись лица производившего ремонт _________________________ подпись владельца подтверждающего ремонт ____________________________________ штамп ремонтного предприятия с указанием города 5
- Дата выпуска представитель отк завода изготовителя штамп отк адрес для возврата талона на предприятие изготовитель россия 214031 г смоленск ул индустриальная 2 зао диффузион инструмент 6
- Дата продажи _________________ 6
- Действителен при заполнении 6
- Зао диффузион инструмент 6
- Заполняет предприятие изготовитель 6
- Заполняет торговое предприятие 6
- Л и н и я о т р е з а л и н и я о т р е з а 6
- Отрывной талон на гарантийный ремонт 6
- Перфоратор ручной электрический прэ 11 6
- Продавец ____________________ 6
- Штамп магазина 6
- Возможные неисправности и методы их устранения 7
- Гарантийный номер изделия ________________________________ гарантийный номер изделия ________________________________ 7
- Заполняет ремонтное предприятие 7
- Перечень проведенных гарантийных ремонтов 7
- Техническое обслуживание 7
- ____________________________ 8
- Гарантийные обязательства 8
- Гарантийный талон 8
- Дата изготовления ___________________________ 8
- Дата продажи ____________________ 8
- Действителен при заполнении 8
- Заполняет предприятие изготовитель 8
- Заполняет торговое предприятие 8
- Обозначение изделия м п 8
- Перфоратор ручной электрический прэ 11 дата выпуска представитель отк завода изготовителя штамп отк адрес для предъявления претензий к качеству работы прэ 11 россия 214031 г смоленск ул индустриальная 2 зао диффузион инструмент 8
- Перфоратор ручной электрический прэ 11 соответствует техническим 8
- Подтверждение покупателя 8
- При покупке изделия прэ 11 подтверждаю что претензий по внешнему виду комплектности и качеству товара не имею с информацией о сроках и условиях гарантийного и технического обслу живания изделия ознакомлен и согласен с назначением изделия требованиями по эксплуатации и безопасности ознакомлен покупател 8
- Продавец ______________________ 8
- Прэ 11 8
- Свидетельство о приемке 8
- Условиям жксн 98417 05 ту и признан годным к эксплуатации имеется серти фикат соответстви 8
- Штамп магазина 8
