4. Жалпы түрі және қондырғы

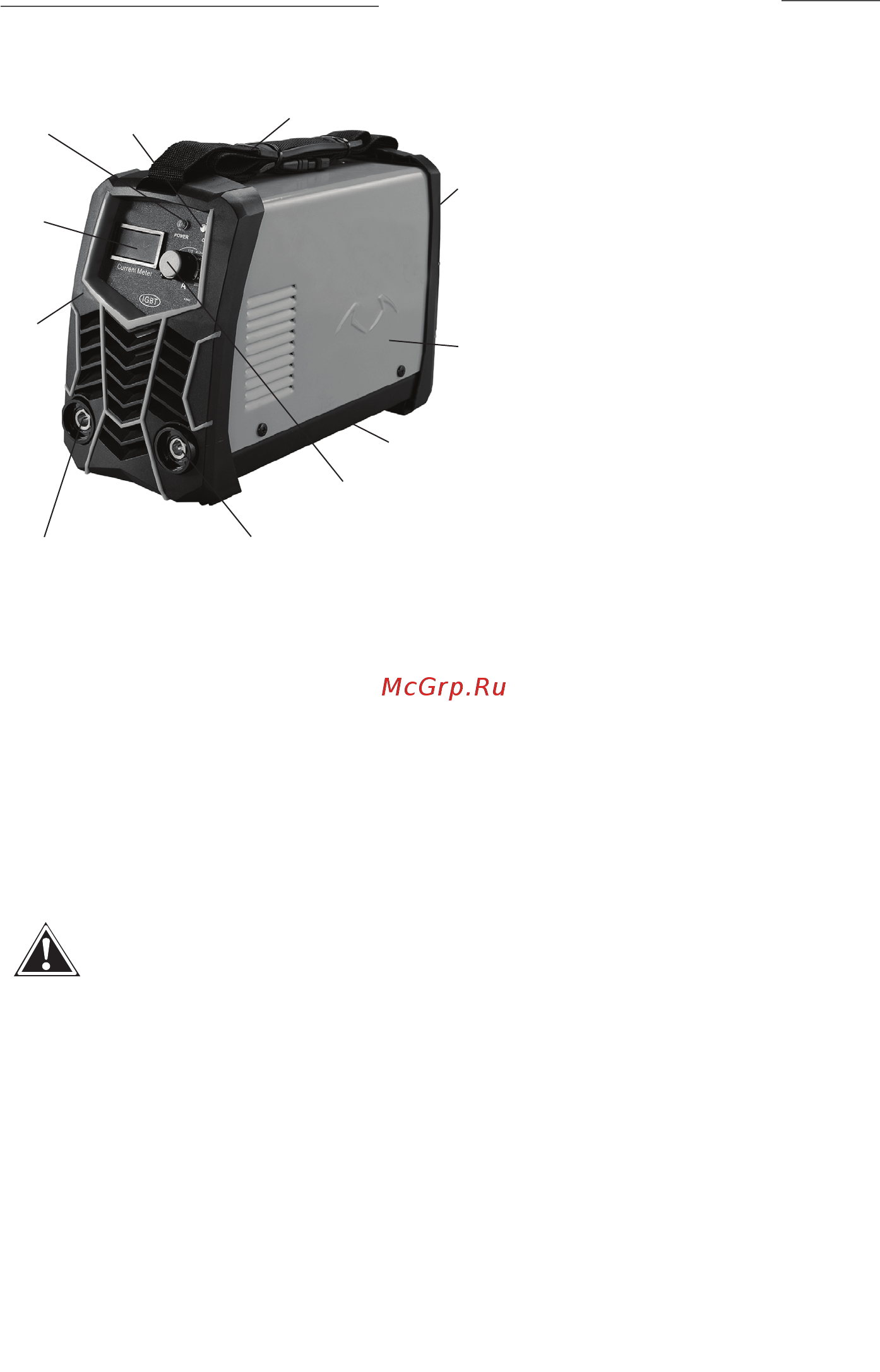

4.1 Терістеуіштің жалпы түрі 1-суретте көрсетілген:

4.2 4.2 Терістеуіш тораптары жылуды шығаруға арналған желдеткіш торлары

бар металл корпуста орналасқан (1-сурет, 11-поз.). Аспапты салқындатуды екі ра-

диатор және желдеткіш қамтамасыз етеді. Потенциометр тұтқасы арқылы, элек-

трод диаметрі және дәнекерленетін материалға байланысты дәнекерлеу тоғы

реттеледі (1-сурет, 5-поз.). Дәнекерлеу токының ағымдағы мәні амперметрдің

сандық дисплейінде көрсетіледі (1-сурет, 8-поз.) Артқы панельде орналасқан

ажыратқыштың бекітілген екі күйі бар: «I» - қосылған және «0» - сөндірілген.

5. Қауіпсіздік техникасы жөніндегі нұсқаулық

Назар аударыңыз! Оператор терістеуішті қауіпсіз пайдалану шарала-

рын жақсы білуі тиіс, дәнкерлеу процесімен байланысты қауіптер тура-

лы ұмытпай, қорғаныс пен қауіпсіздіктің сәйкес ережелерін сақтауы тиіс.

5.1 Дәнекерлеу контурымен тікелей жанасудан аулақ болыңыз, себебі бос

жүріс режимінде де терістеуіш өндіретін кернеу қауіпті болады.

5.2 Қандай да бір жұмыстарды (монтаж, орнату, қызмет көрсету немесе

жөндеу бойынша шаралар) атқару алдында терістеуішті үнемі электр желісінен

ажыратыңыз.

5.3 Терістеуіш қосылатын электр розеткасы жерлендірілгендігіне міндетті

түрде көз жеткізіңіз.

5.4 ТЫЙЫМ САЛЫНАДЫ:

- терістеуішті дымданған орынжайларда немесе жауын астында пайдалануға;

1-сурет

1 – ажыратқыш (артқы панельде);

2 – қызу датчигі;

3 - желі датчигі;

4 – алдыңғы тақтасы;

5 – потенциометр тұтқасы

(дәнекерлеу тоғын реттеу;

6 – жылдам қысқыш клемма «минус»

(қысқышы бар кабель үшін);

7 – жылдам қысқыш клемма «плюс»

(электрод ұстағышы бар кабель үшін);

8 – амперметрді көрсету;

9 – белдік;

10 – базасы;

11 –корпус.
