4. Общий вид и устройство

4.1 Общий вид инвертора представлен на рис. 1:

4.2 Узлы инвертора расположены в металлическом корпусе (рис.1 поз. 11) с

вентиляционными решётками для отвода тепла. Охлаждение прибора обеспе-

чивают два радиатора и два вентилятора. Ручкой потенциометра (рис.1 поз.5)

регулируется ток сварки, в зависимости от диаметра электрода и свариваемо-

го материала. Текущая величина сварочного тока высвечивается на цифровом

дисплее амперметра (рис.1 поз.8).Выключатель (рис.1 поз.1) имеет два фикси-

рованных положения «I» - включено и «0» - выключено.

5. Инструкция по технике безопасности

Внимание! Оператор хорошо должен знать меры безопасного исполь-

зования инвертора, помнить о рисках, связанных с процессом сварки и

соблюдать соответствующие нормы защиты и безопасности.

5.1 Избегайте прямого контакта со сварочным контуром, так как даже в ре-

жиме холостого хода напряжение вырабатываемое инвертором опасно.

5.2 Всегда отключайте инвертор от электрической сети перед проведением ка-

ких либо работ: по монтажу, установке, мероприятий по обслуживанию или ремонту.

5.3 Обязательно удостоверьтесь, что электрическая розетка, к которой под-

ключается инвертор заземлена.

5.4 ЗАПРЕЩАЕТСЯ:

- использовать инвертор в сырых помещениях или под дождём;

- использовать электрические кабели с повреждённой изоляцией или плохи-

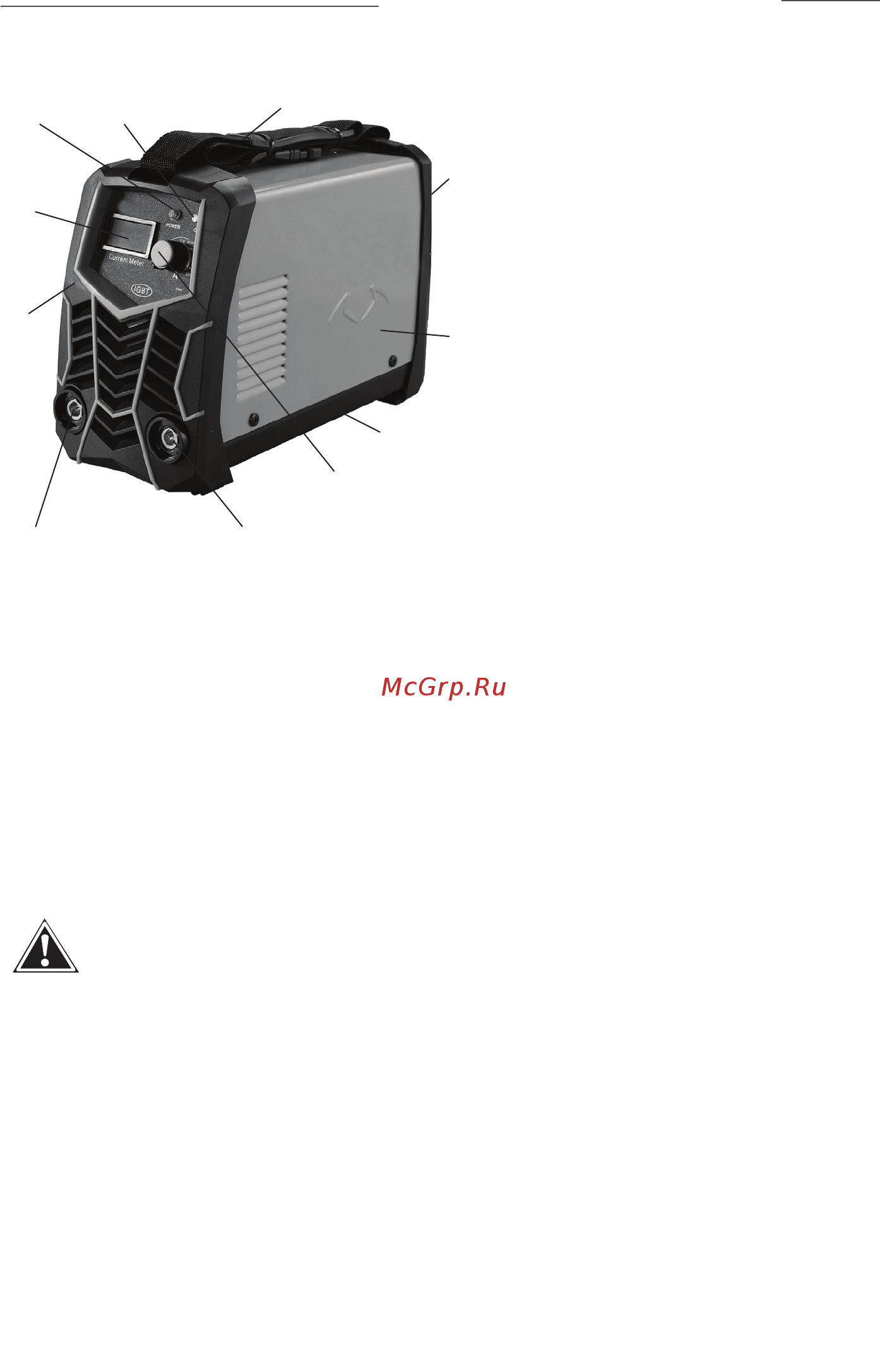

1 – выключатель (на задней панели);

2 – датчик перегрева;

3 - датчик сети;

4 – панель передняя;

5 – ручка потенциометра

(регулировка сварочного тока);

6 – быстрозажимная клемма «минус»

(для кабеля с зажимом);

7 – быстрозажимная клемма «плюс»

(для кабеля с держателем электрода);

8 – дисплей амперметра;

9 – ремень

10 – основание;

11 –корпус.

рис. 1
