Калибр Руководство по эксплуатации

4 www.kalibrcompany.ru

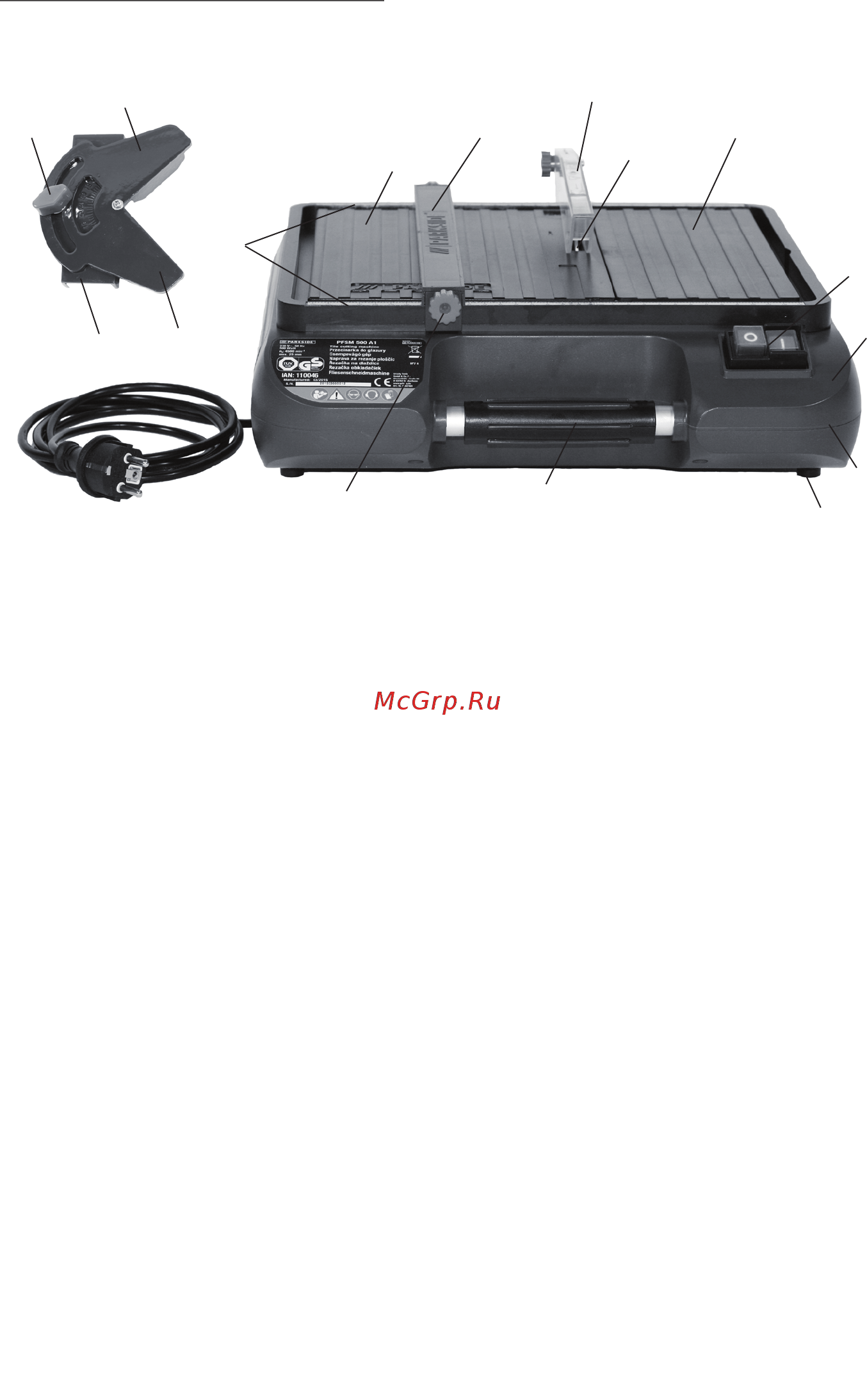

1.6 Общий вид и элементы плиткореза представлены на рис.1

1 – Выключатель (магнитный пускатель); 2 – Корпус;

3 – Шкала рабочего стола; 4 – Рабочий стол неподвижный;

5 – Кожух защитный верхний; 6 – Рабочий стол съёмный;

7 – Нож расклинивающий (угловой кронштейн); 8 – Упор параллельный;

9 – Винт-барашек фиксации упора параллельного;

10 – Рукоятка для переноски; 11 – Лоток для охлаждающей воды;

12 – Ножка; 13 – Шкала транспортира углового упора;

14 – Винт фиксации углового упора; 15 – Упор угловой;

16 – Скоба углового упора.

1.7 Асинхронный двигатель крепится на перегородке корпуса (рис.1 поз.2)

под неподвижным рабочим столом (рис.1 поз.4). На вал якоря двигателя, между

опорным и прижимным фланцами, крепится отрезной алмазный круг.

Охлаждение круга во время работы осуществляется погружением его ниж-

ней части в лоток (рис.1 поз.11) с водой. На верхнем защитном кожухе (рис.1

поз.5) нанесена стрелка, указывающая направление вращения круга.

1.8 Для установки отрезаемой плитки в нужном положении, на бортиках

корпуса (с двух сторон) нанесена метрическая шкала.

Заготовка размещается на рабочем столе (рис.1 поз.4) в нужном положе-

нии с помощью параллельного (рис.1 поз.8) или закреплённого на нём углово-

го упора (рис.1 поз.15). Разрезаемая плитка подаётся оператором по рабочему

столу к отрезному кругу вручную.

1.9 Выключатель – магнитный пускатель (рис.1 поз.1) расположен на корпусе

плиткореза. Он имеет две кнопки: зелёная с символом «I» - включение двигате-

ля и красная с символом «0» - выключение двигателя (МЭК 60417).

рис. 1
