Калибр Руководство по эксплуатации

8 www.kalibrcompany.ru

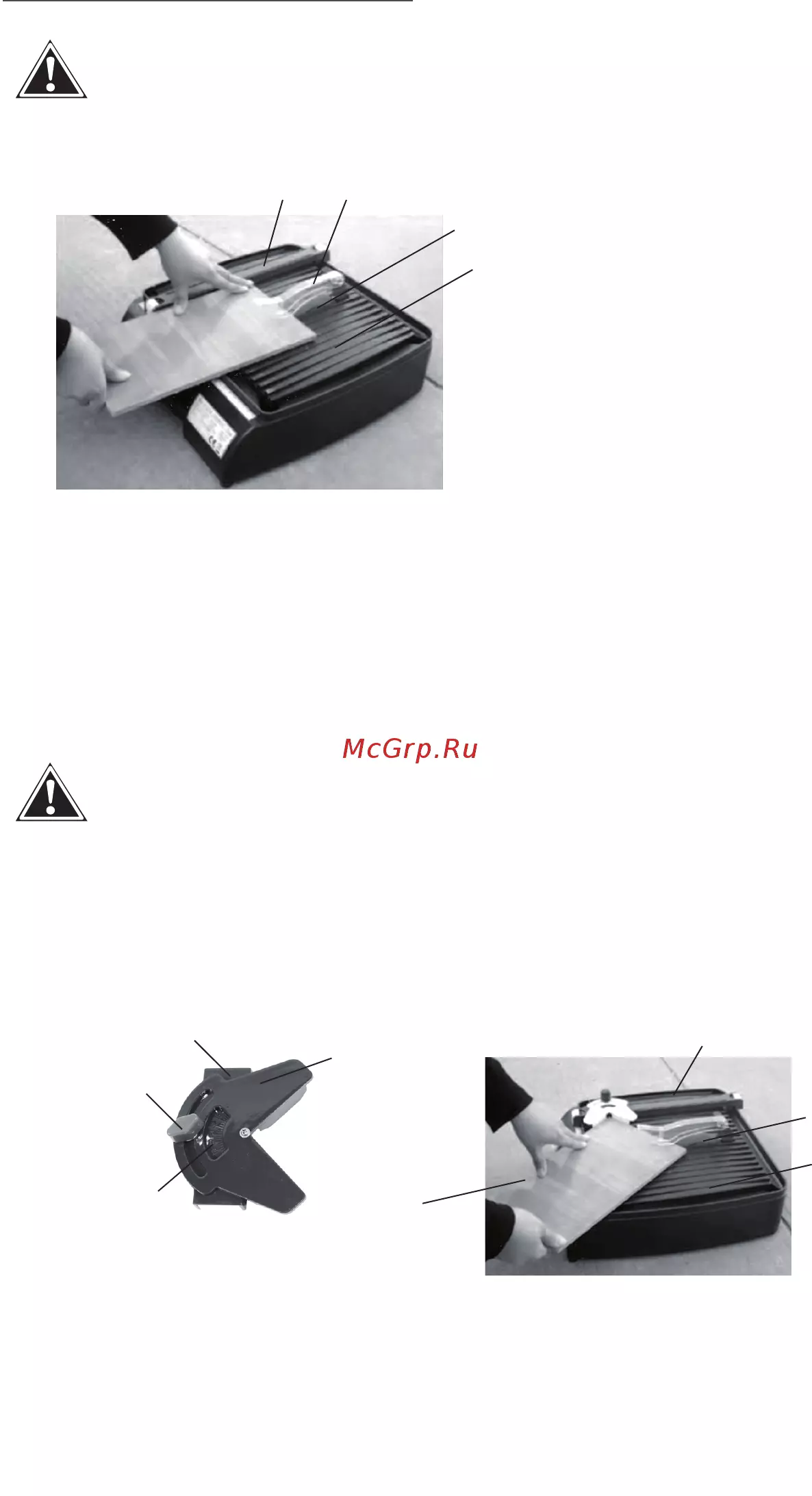

- установить скобу (рис.6 поз.2) углового упора (рис.6 поз.1) на планку (рис.6

поз.5) параллельного упора;

- ослабив винт фиксации (рис.6 поз.3) углового упора, повернуть его на нуж-

ный угол, используя шкалу (рис.6 поз.4) транспортира;

- подвести упоры с установленной плиткой (рис.6 поз.8) до совмещения ли-

нии реза на плитке с плоскостью отрезного круга (рис.6 поз.6);

- зафиксировать винтом угловой упор на скобе;

- включить двигатель и дождаться набора кругом полных оборотов;

- провести рез, подавая плитку к кругу перемещением скобы углового упора

по планке параллельного упора;

- после завершения реза выключить двигатель, дождаться полной остановки

круга, снять с рабочего стола готовую плитку и убрать обрезки.

2.2.3 Снятие фаски под углом

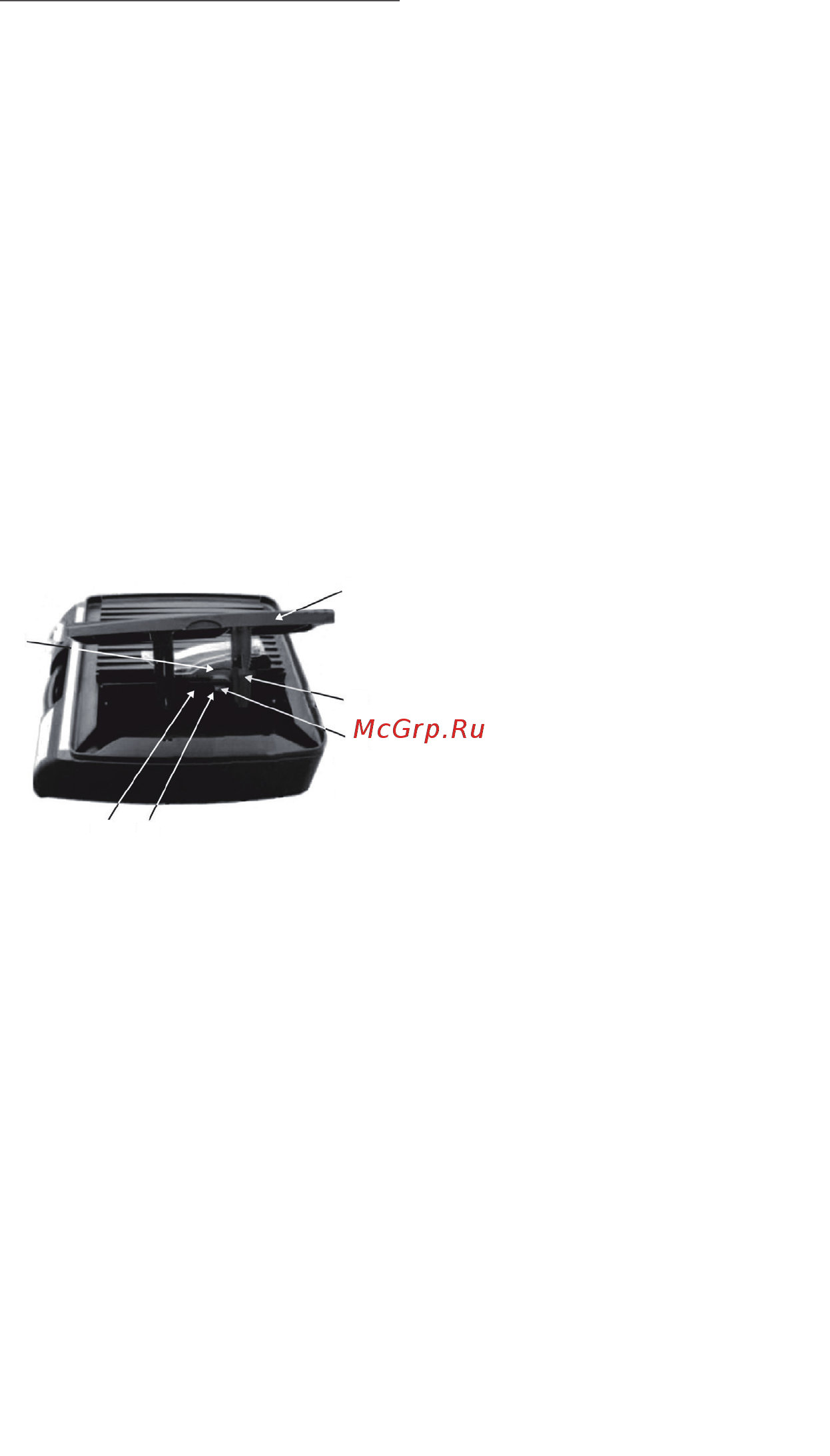

За счёт наклона съёмной (поворотной) части рабочего стола рис.7 поз.1), ис-

пользуя направляющие планки (рис.7 поз.2), можно снять фаску с плитки под

двумя фиксированными углами: 22,5° и 45°, для этого:

1 – Съёмная (поворотная) часть рабочего стола;

2 – Планка направляющая;

3 – Фланец прижимной;

4 – Гайка крепления круга;

5- Защитная пластина круга;

6 – Круг отрезной.

- поднять поворотную часть рабочего стола (рис.7 поз.1);

- установить направляющие планки (рис.7 поз.2) в одно из 2-х фиксирован-

ных положений;

- включить двигатель и дождаться набора кругом (рис.7 поз.6) полных обо-

ротов;

- провести рез, подавая плитку к кругу перемещая её по поворотной части

рабочего стола;

- после завершения реза выключить двигатель, дождаться полной остановки

круга, снять с рабочего стола готовую плитку и убрать обрезки.

3. Рекомендации при работе с плиткорезом

Перед каждым использованием плиткореза осматривайте инструмент на от-

сутствие повреждений и правильности установки отрезного круга.

3.1 Начинать подавать заготовку к отрезному кругу после того, как круг на-

берёт максимальную скорость вращения.

рис. 7
