Калибр Руководство по эксплуатации

www.kalibrcompany.ru 7

Внимание! Все операции по сборке, замене кругов и регулировке произво-

дить только при отключённом от сети плиткорезе.

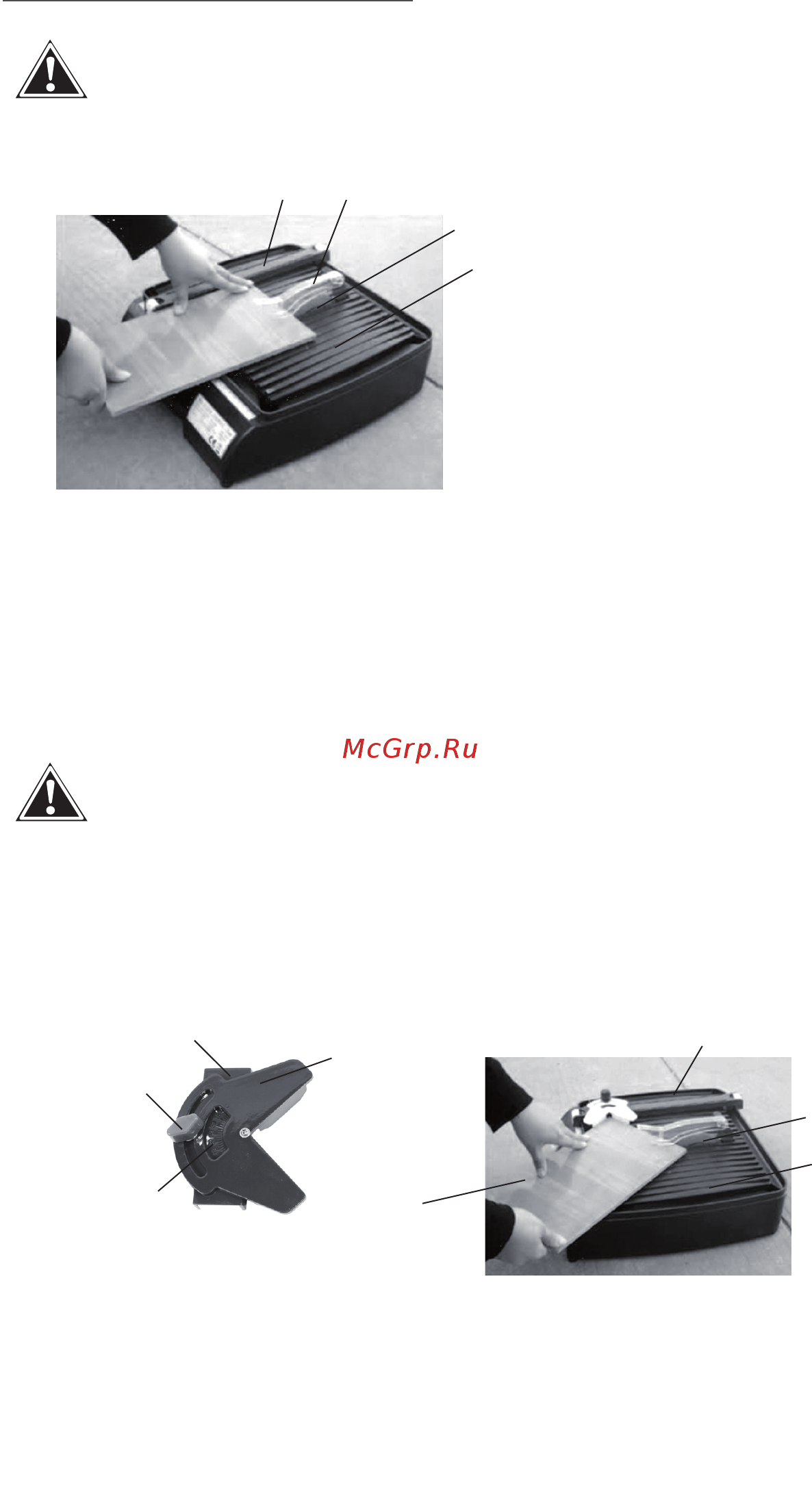

2.2.1 Прямолинейный рез (см. рис.5):

1 – Упор параллельный;

2 – Кожух защитный;

3 – Круг отрезной;

4 - Рабочий стол;

5 – Плитка.

- разметить отрезаемую плитку

(рис.5 поз.5), наметив на ней (каран-

дашом, мелом, фломастером) линию

реза;

- ослабив винты-барашки держа-

телей, сдвинуть планку параллельного

упора (рис.5 поз.1) до совпадения отмеченной линии реза с плоскостью отрез-

ного круга;

- зафиксировать винтами-барашками выбранное положение упора;

- включить двигатель и дождаться набора кругом полных оборотов;

- равномерно (без излишнего давления) подать плитку к отрезному кругу,

прижимая её одновременно к планке параллельного упора и рабочему столу;

Внимание! Будьте бдительны, следите чтобы руки при подаче не нахо-

дились ближе, чем на 100 мм от вращающегося круга.

- на конечной стадии резания заготовки особое внимание уделить траекто-

рии перемещения отрезаемой части;

- после завершения реза выключить двигатель, дождаться полной остановки

круга, снять с рабочего стола готовую плитку и убрать обрезки.

2.2.2 Угловой (диагональный рез)

1 – Угловой упор; 2 – Скоба углового упора;

3 – Винт фиксации упора к скобе; 4 – Шкала транспортира;

5 – Планка упора параллельного; 6 – Круг отрезной; 7 – Рабочий стол;

8 – Плитка.

рис. 5

1 2

рис. 6
