Калибр Руководство по эксплуатации

www.kalibrcompany.ru 5

2. Использование по назначению

2.1 Сборка и подготовка инструмента к использованию

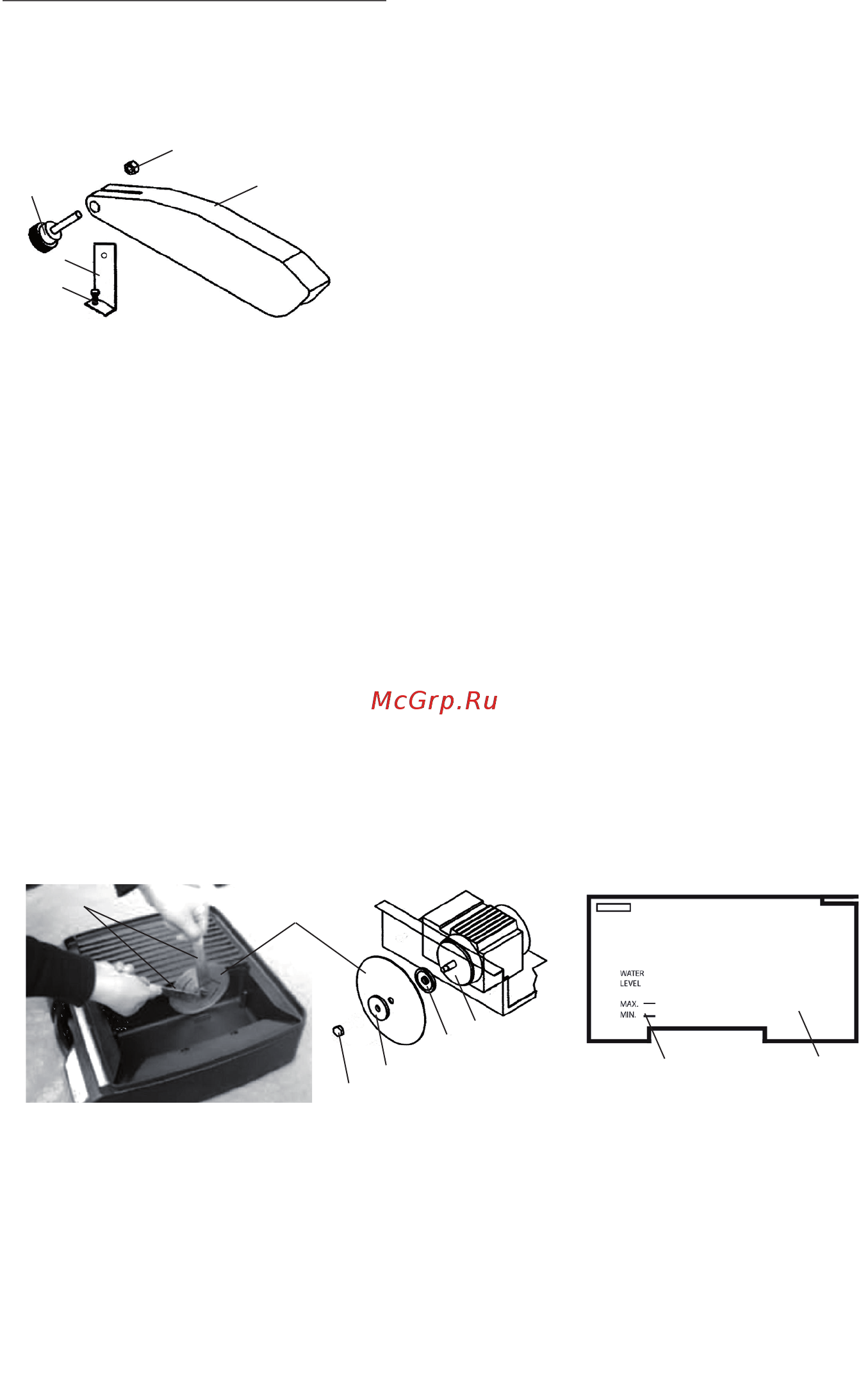

2.1.1 Установка расклинивающего ножа и верхнего защитного кожуха:

1 – Винт-барашек крепления кожуха;

2 – Нож расклинивающий (кронштейн кре-

пления кожуха);

3 – Кожух защитный верхний;

4 – Винт крепления кронштейна;

5 - Гайка.

- закрепить винтом (рис.2 поз.4) на рабо-

чем столе кронштейн крепления кожуха (рис.2

поз.2) так, чтобы он находился в одной плоскости с отрезным кругом;

- совместив крепёжные отверстия кожуха (рис.2 поз.3) и расклинивающе-

го ножа (рис.2 поз.2), соединить их винтом-барашком (рис.2 поз.1) и закрепить

гайкой (рис.2 поз.5). Крепление не должно быть жёстким. Кожух должен иметь

возможность вращения вокруг оси крепления, чтобы фиксироваться в выбран-

ном положении относительно круга, в зависимости от толщины плитки.

2.1.2 Установка параллельного упора:

Установка параллельного упора возможна с любой стороны от отрезного

круга.

- установить на бортики направляющие зажимы (держатели) линейки парал-

лельного упора с двух сторон рабочего стола;

- ослабив винты-барашки держателей, сдвинуть планку параллельного упора

на необходимое расстояние от отрезного круга.

Точность установки контролируется по шкалам (рис.1 поз.3) на бортиках

корпуса.

2.1.3 Установка отрезного круга. Для установки (замены) круга (см. рис.3):

1 – Ключи монтажа/демонтажа круга; 2 – Круг отрезной; 3 – Гайка зажимная;

4 – Фланец прижимной; 5 Фланец опорный; 6 – Вал якоря двигателя;

7 –Защитная пластина круга нижняя; 8 – Риски контроля уровня воды.

- снять съёмную часть рабочего стола (рис.1 поз.6);

- вынуть, потянув вверх, защитную пластину круга (рис.3 поз.7);

- зафиксировав ключом вал якоря двигателя (рис.3 поз.6), открутить зажим-

рис. 2

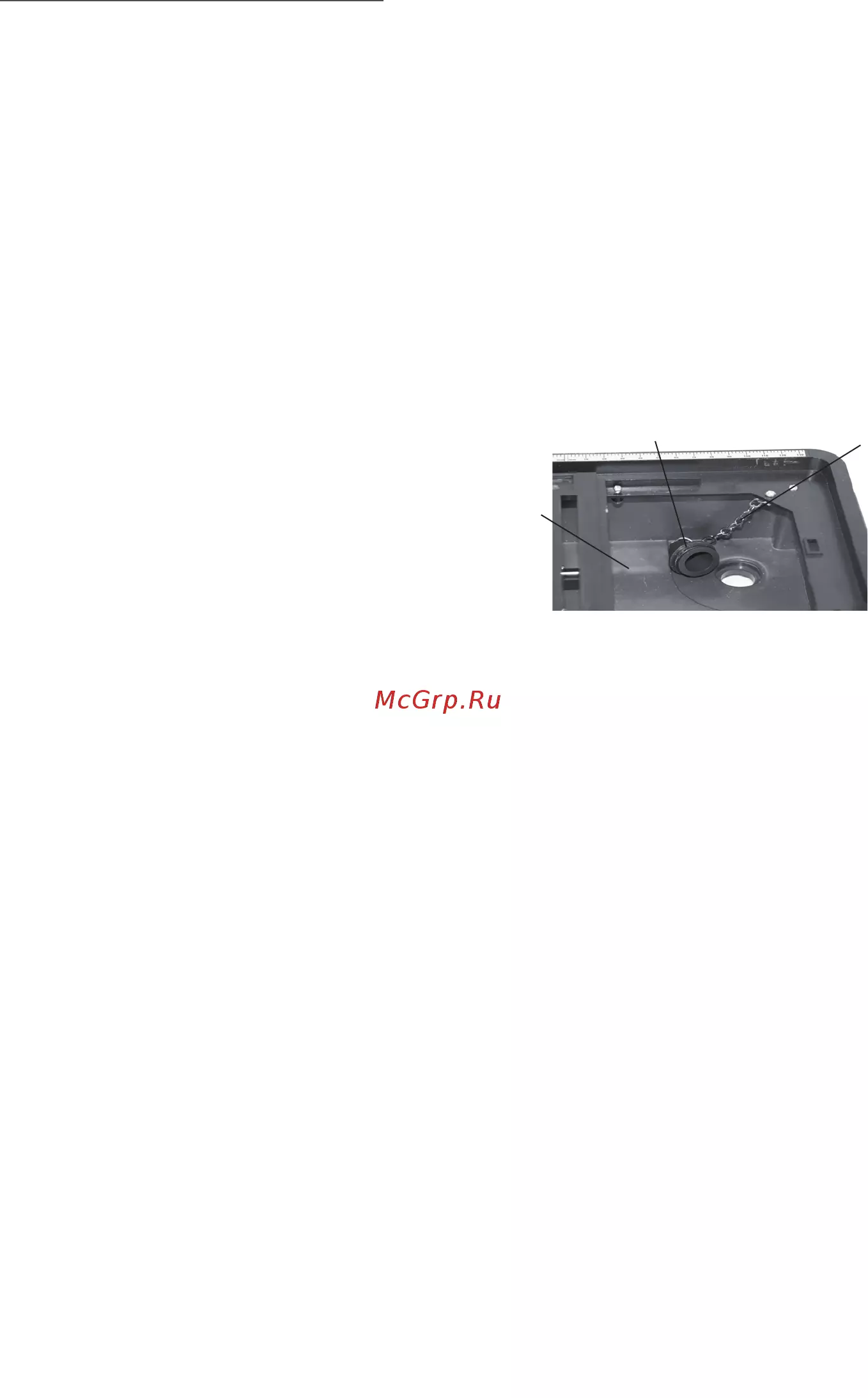

рис. 3
