5.2 Несущей конструкцией плиты является каркас, на который крепится

электрошкаф жарочный; дверца шкафа жарочного; панель блока управле-

ния; крышка отсека хозяйственного.

5.3 Наружные видовые детали плиты, а также внутренние и наружные

поверхности электрошкафа жарочного покрыты силикатными эмалями. Бо-

ковые стенки плиты и крышка отсека хозяйственного покрыты порошково-

полимерной краской.

5.4 Электрошкаф жарочный обогревается двумя трубчатыми электрона-

гревателями и имеет с наружной стороны тепловую изоляцию.

5.5 Внутри электрошкафа жарочного на боковых стенках расположены

выштамповки позволяющие устанавливать на желаемом уровне противни и

решетку при приготовлении блюд.

5.6 Внутреннее пространство электрошкафа жарочного для удобства на-

блюдения за приготовлением освещается лампой подсветки.

5.7 Дверца электрошкафа жарочного имеет двойное остекление термо-

стойким стеклом, что позволяет визуально контролировать готовность при-

готовляемого блюда, не открывая её.

5.8 Изменение режимов работы нагревателей электрошкафа жарочного

осуществляется с помощью пятипозиционного переключателя мощности,

который имеет круговое вращение и закреплен на внутренней стороне па-

нели блока управления, а ручка управления выведена на наружную сторону

панели блока управления.

5.9 Управление мощностью горелок осуществляется при помощи газо-

вых кранов.

ВНИМАНИЕ: ГАЗОВЫЕ КРАНЫ ПЛИТЫ НЕ ИМЕЮТ КРУГОВОГО ВРА-

ЩЕНИЯ!

5.10 Плита снабжена блоком электророзжига, который предназначен

для розжига горелок от сети переменного электрического тока напряжени-

ем 220В и частотой 50Гц в стационарных условиях.

5.11 Панель блока управления плиты моделей 450ГЭ, 450-01ГЭ и 451ГЭ

выполнена в соответствии с рисунком 2а и 2б, принадлежность органов уп-

равления и смысловое значение символов на панели блока управления при-

ведены в таблице 4.

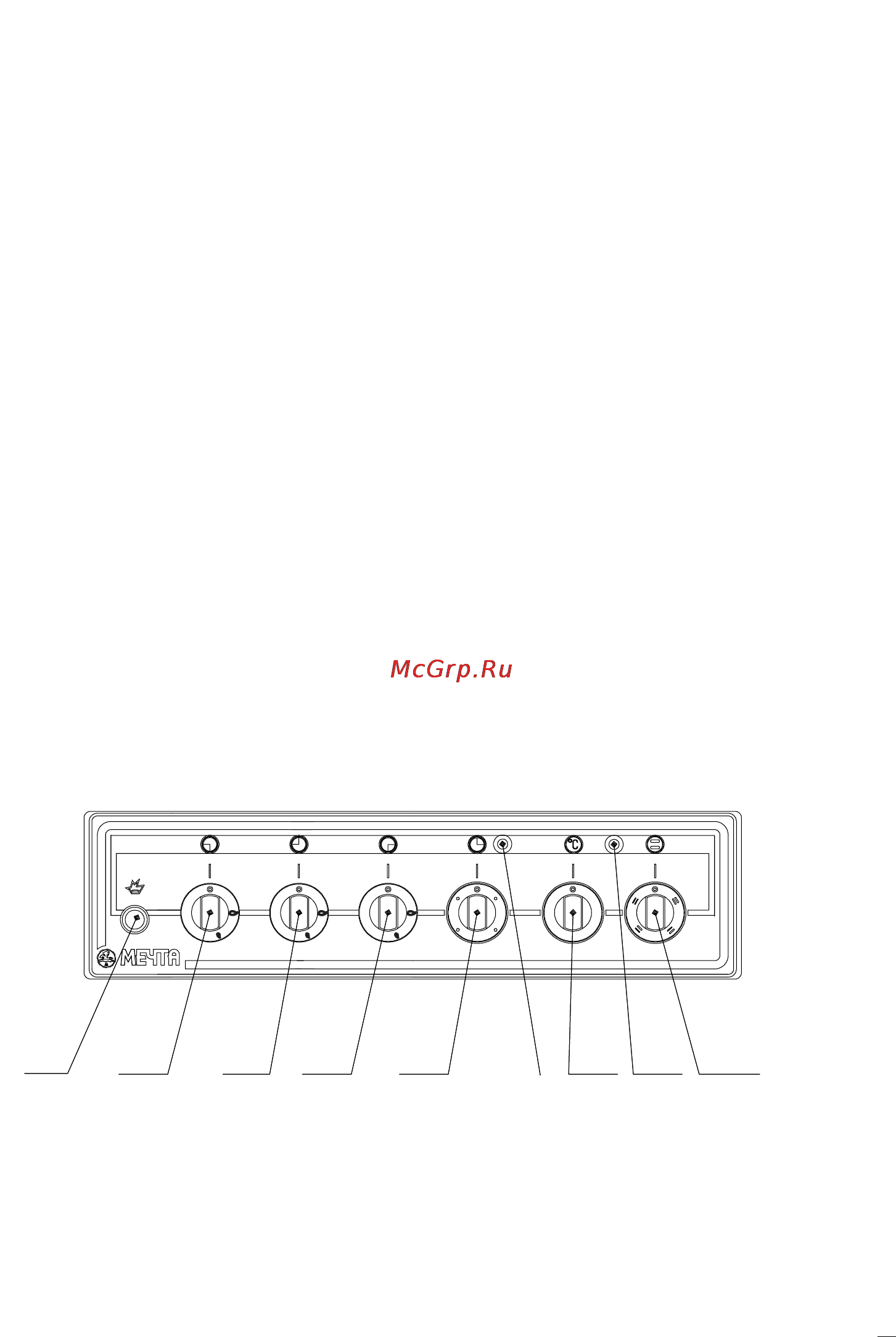

а) - панель блока управления плиты моделей 450ГЭ, 450-01ГЭ

1 - кнопка включения блока электророзжига плиты; 2; 3; 4; 5 - ручки управления

газовыми кранами; 6 - ручка переключателя мощности электроконфорки; 7 - сигналь-

ная лампа включения электроконфорки; 8 - ручка термостата; 9 - сигнальная лампа

включения нагревателей электрошкафа жарочного; 10 - ручка переключателя режи-

мов работы нагревателей электрошкафа жарочного.

Рисунок 2а
