ЭЛЕКТРИЧЕСКАЯ МОНТАЖНАЯ СХЕМА
PLUS 7,5 - 11 - 15 - 16 - код 197DD2002
19
RU
ЗАМЕНА МАСЛА (рис. 6)
Если компрессор сильно нагревается (свыше 70 °C), следует заменить масло. Предупреждающий сигнал CH1
· Снять переднюю панель.
· Присоединить сливной шланг, входящий в комплект поставки, к крану B в нижней части бака сепаратора.
· Отвернуть пробку с отверстия A, открыть кран и дать маслу стечь в емкость до полного опорожнения.
· Закрыть кран B и извлечь шланг.
· Залить свежее масло через отверстие А (количество для полного заполнения – 5 литров) и установить обратно
пробку.
· Включить компрессор, дать поработать 5 минут и затем выключить его. Стравить весь воздух и выждать
5 минут перед проверкой уровня масла. При необходимости, долить масло.
ОТРАБОТАННОЕ МАСЛО ОТНОСИТСЯ К ОТХОДАМ, ЗАГРЯЗНЯЮЩИМ ОКРУЖАЮЩУЮ СРЕДУ! При утилизации
необходимо соблюдать требования действующего природоохранного законодательства.
· Для первой заправки оборудования применяется следующее масло: RotEnergy Plus.
При использовании масла другой марки оборудование следует включать в работу только после полной замены масла.
ЗАПРЕЩАЕТСЯ СМЕШИВАТЬ РАЗЛИЧНЫЕ МАРКИ МАСЛА. В этом случае потребуется также заменить масляный
фильтр и фильтр сепаратора.

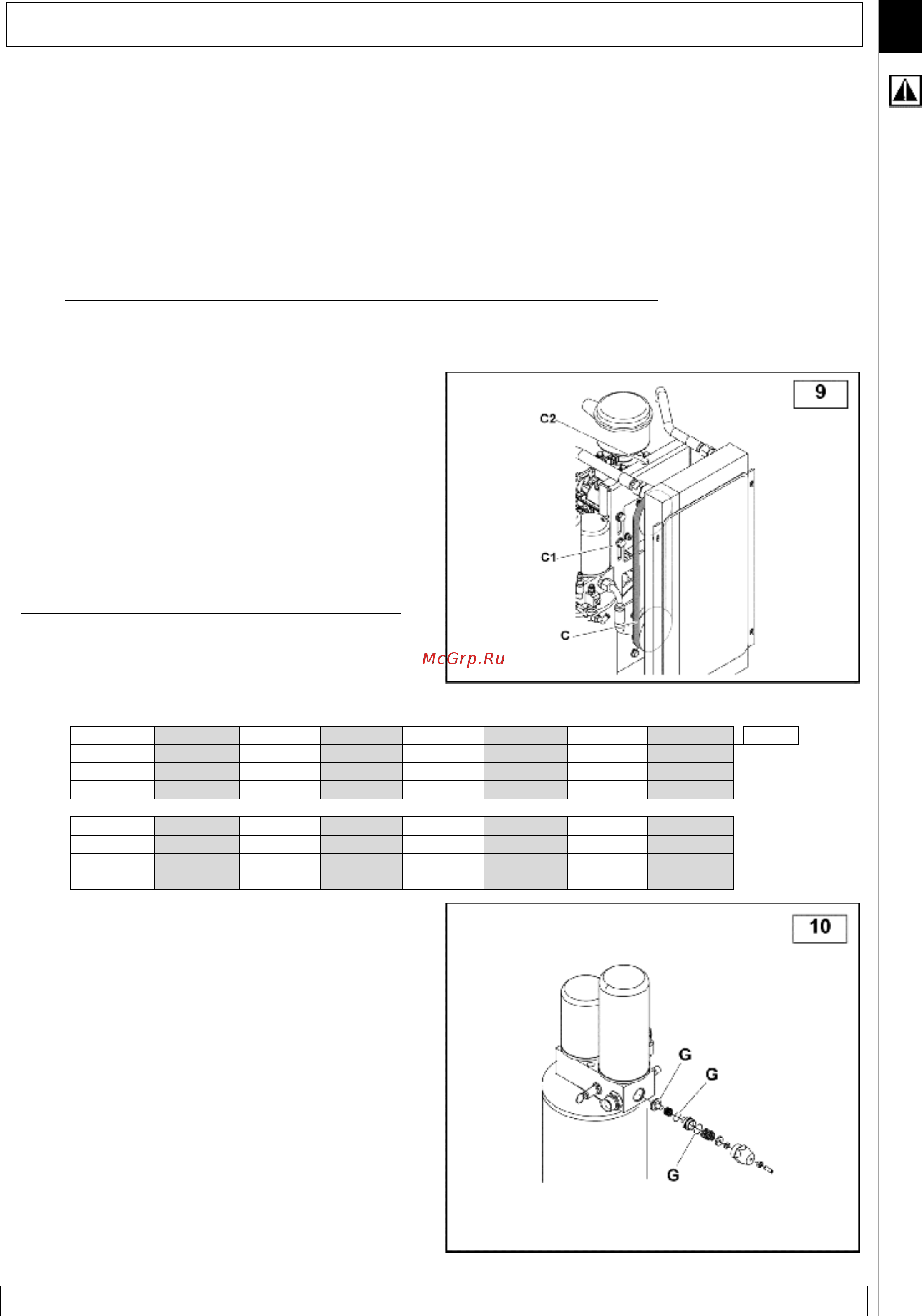

ПРОВЕРКА НАТЯЖЕНИЯ ПРИВОДНОГО РЕМНЯ (рис. 9)
При остановленном компрессоре снять заднюю панель
и проверить натяжение.
С помощью подходящего измерительного прибора,
с точностью определяющего степень натяжения ремня
посредством устройства измерения частоты, выполнить
проверку.
Для этого требуется выполнить следующие действия:
· Установить микрофон измерительного прибора
рядом с ремнем (приблизительно на половине его длины)
и ударить по ремню гаечным ключом.
· Проверить показания прибора, и если они
отличаются от значений в таблице (рис. 9A),
отрегулировать натяжение:
высокое значение = слишком сильное натяжение ремня;
низкое значение = слишком слабое натяжение ремня.
Ослабить четыре болта и отрегулировать натяжение
с помощью винта С2.
По окончании регулировки затянуть болты С1.
Вновь проверить частоту и, при необходимости, повторить
данную операцию.
Натяжение ремня
(Гц) 50 7,5 11 15 16
9A
8 74 8 83 8 92 8 108
10 78 10 86 10 93 10 108
13 78 13 91 13 99 13 112
(Гц) 60 7,5 11 15 16
8 75 8 85 8 96 8 102
10 78 10 84 10 97 10 106
13 77 13 86 13 100 13 104
ЗАМЕНА ПРИВОДНОГО РЕМНЯ (рис. 9)
При остановленном компрессоре снять заднюю панель.
Ослабить четыре болта С1 и с помощью винта С2
полностью ослабить ремень С.
Снять ремень и заменить его на новый.
После замены проверить натяжение ремня, как описано
выше.
ЗАМЕНА КЛАПАНА МИНИМАЛЬНОГО ДАВЛЕНИЯ
(рис. 11)
Заменить уплотнения, обозначенные буквой G.
ЗАМЕНА ШЛАНГОВ
Рекомендуется заменять шланги вместе с заменой
масла.
Ослабить фитинги для шлангов, заменить их и затянуть
фитинги с усилием. Продолжить выполнение
завершающих этапов процедуры замены масла.
