www.splitstone.ru Мозаично-шлифовальная машина GM-122

Описание и принцип работы

1.4 Блок управления

Блок управления поз.7 (рисунок 2) служит для запуска электродвигателя и для его останова

(в том числе при аварийной ситуации), а также предназначен для защиты электродвигателя

от короткого замыкания и перегрева обмотки (происходит автоматическое отключение и ос-

танов электродвигателя).

Электрические схемы машин показаны на рисунках 3а, 3б.

Блок управления представляет собой автомат защиты двигателя встроенный в специальный

корпус. В корпус встроена индикаторная лампа зеленого цвета (при подключении машины к

электрической сети лампа загорается). По центру корпуса расположен выключатель управ-

ления блоком (при повороте выключателя по часовой стрелке происходит запуск электро-

двигателя, а против часовой стрелки – его останов).

Корпус блока управления опломбирован в двух местах.

ВНИМАНИЕ! Владелец лишается права проведения бесплатного гаран-

тийного ремонта в случае самовольного проникновения внутрь корпуса

блока управления

Поз

Артикул Наименование

Входит в состав

GM-122/4,0 GM-122/2,2

27123 Блок управления 4 кВт БУ4-М.000 +

52777 Блок управления 2,2 кВт БУ2,2-М.000

71822 Силовой разъем (розетка) РСЕ "Twist" 2142-6 (3P+E 16A 400V IP67)

107234 Силовой разъем (розетка) РСЕ "Twist" 2132-6 (2P+E 16A 230V IP67) +

71865 Вилка силовая переносная РСЕ "Twist" 0142-6 (3P+E 16A 400V IP67)

120340 Вилка силовая переносная РСЕ "Twist" 0132-6 (2P+E 16A 230V IP67) +

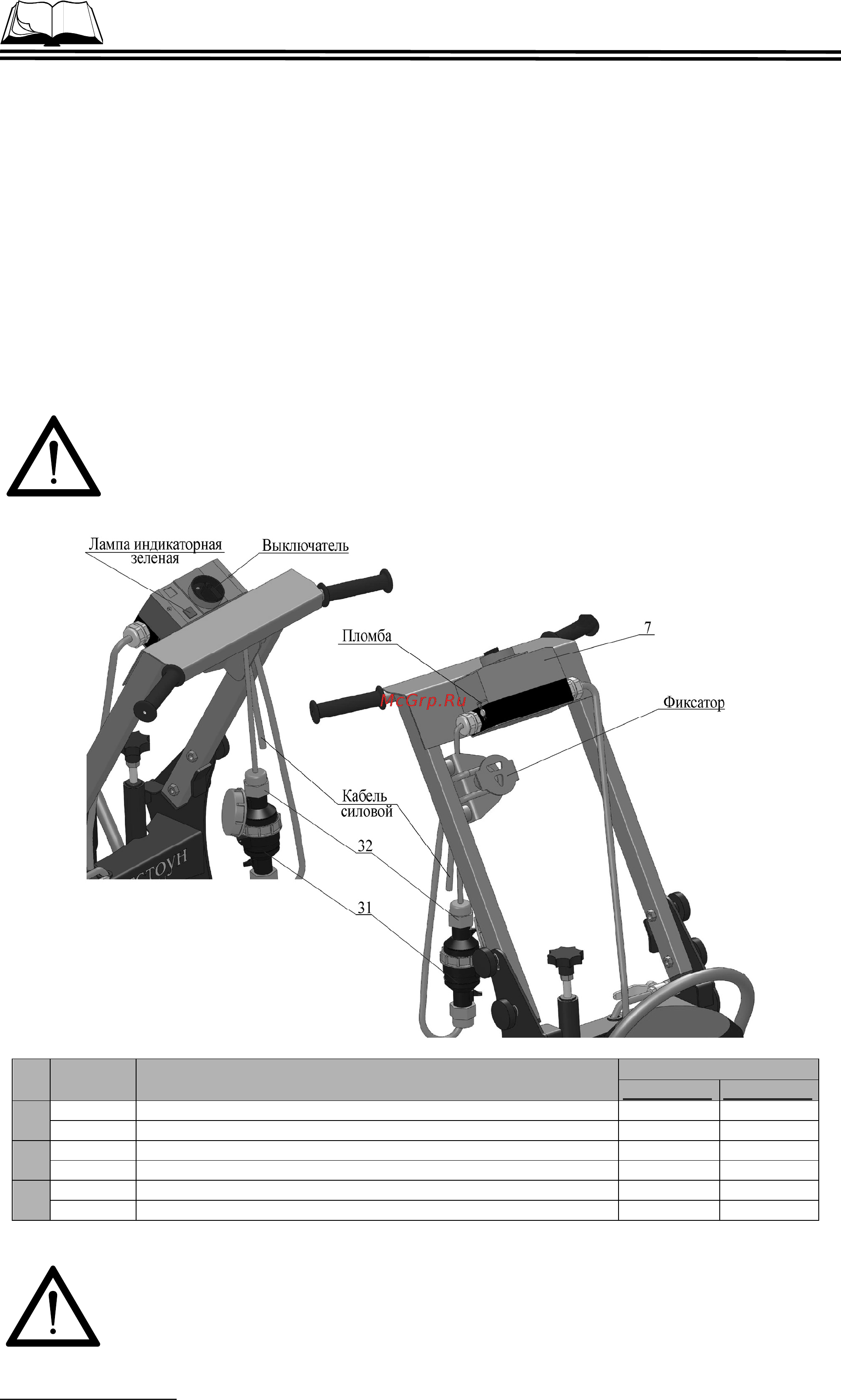

Рисунок 2 – Блок управления и защиты электродвигателя

ВНИМАНИЕ! При подсоединении розетки поз.31 к переносной вилке поз.32

силовой кабель необходимо закрепить в фиксаторе на водиле машины
