1. Назначение.
Лебедки монтажные ручные моделей GR и VS предназначены для ручного
подъема и перемещения грузов с намоткой металлического каната (троса) на
барабан. В качестве приводного механизма на лебедках модели GR
используется редуктор с цилиндрическими прямозубыми шестернями, на
лебедках модели VS используется червячная пара.
Лебедки тяговые ручные модели Т предназначены для перемещения груза,
при использовании лебедок модели Т для подъема, необходимо помнить, что
грузоподъемность данной серии равна 75% от тягового усилия.
Лебедки не предназначены для подъема и перемещения людей.
Лебедки не предназначены для работы в пожаро- и взрывоопасных зонах.
Температура окружающей среды от -20 до +40 град. С.
Допускается эксплуатация лебедок на открытом воздухе. При попадании
влаги по окончании работы протереть открытые от смазки места лебедки сухой
салфеткой.
2. Технические характеристики лебедок модель GR:
Наименование/Модель
GR150
GR300
GR500
GR1000
GR2000
Тяговое усилие
(кг.)
150
300
500
1000
2000
Диаметр каната
(мм.)
4
5
6.8
9
13
Канатоемкость
(м.)
22
40
20
35
30
Количество слоев
6
6
4
4
3

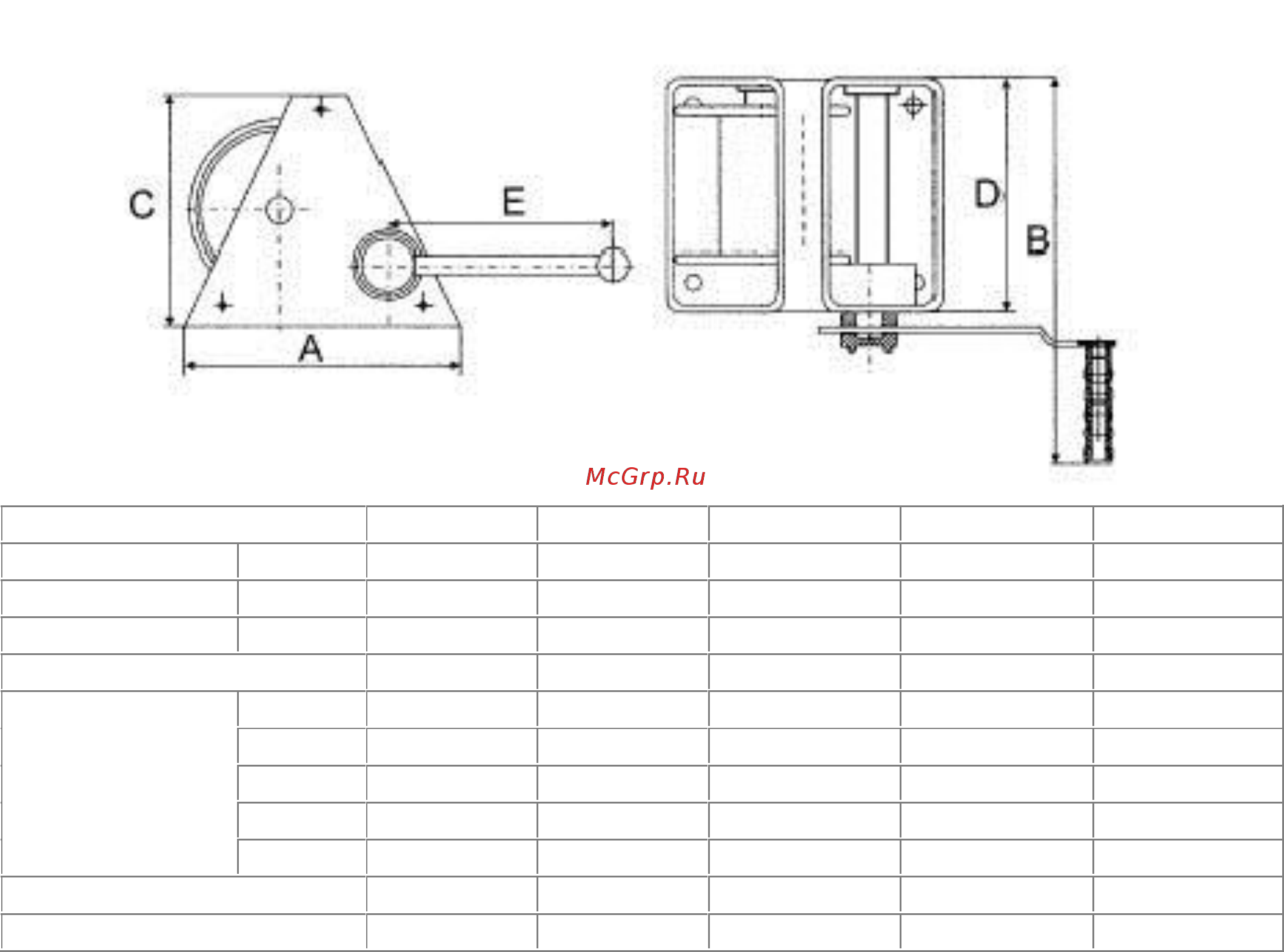

Размеры (мм.)
A
180
240
240
412
412
B
325
385
385
485
485
C
150
200
200
300
300
D
150
200
200
300
300
E
350
250
250
350
350
Вес (кг.)
9
17
18
39
61
Скорость навивки (м/мин.)
1
1
1
1
1
Содержание
- Модель ahw 1
- Модель gr 1
- Модель vs 1
- Паспорт и инструкция по эксплуатации лебедок 1
- Ручных моделей gr vs t 1
- Влаги по окончании работы протереть открытые от смазки места лебедки сухой салфеткой 2
- Допускается эксплуатация лебедок на открытом воздухе при попадании допускается эксплуатация лебедок на открытом воздухе при попадании 2
- Лебедки монтажные ручные моделей gr и vs предназначены для ручного лебедки монтажные ручные моделей gr и vs предназначены для ручного 2
- Лебедки не предназначены для работы в пожаро и взрывоопасных зонах лебедки не предназначены для работы в пожаро и взрывоопасных зонах 2
- Назначение 2
- Подъема и перемещения грузов с намоткой металлического каната троса на барабан в качестве приводного механизма на лебедках модели gr используется редуктор с цилиндрическими прямозубыми шестернями на лебедках модели vs используется червячная пара лебедки тяговые ручные модели т предназначены для перемещения груза 2
- При использовании лебедок модели т для подъема необходимо помнить что грузоподъемность данной серии равна 75 от тягового усилия лебедки не предназначены для подъема и перемещения людей 2
- Температура окружающей среды от 20 до 40 град с температура окружающей среды от 20 до 40 град с 2
- Технические характеристики лебедок модель gr 2
- Технические характеристики лебедок модель 3
- Технические характеристики лебедок модель vs 3
- Комплектация gr 1 рама лебедки 2 колесо редуктора 3 опора вала барабана 4 барабан 5 рукоятка 6 фиксатор рукоятки 7 кожух редуктора 8 вал шестерня 9 опора вала шестерни 4
- Комплектация vs 1 рама лебедки 2 червячный вал 3 зубчатое колесо 4 опора вала барабана 5 опора червячного вала 6 рукоятка 7 фиксатор рукоятки 8 кожух редуктора 4
- Комплектация wh 1 барабан 2 рама лебедки 3 болт 4 вал барабана 5 гайка 7 рукоятка 9 вал 10 вал 12 переключатель 13 зубчатое колесо 14 опорная втулка 15 зубчатое колесо 4
- Комплектация лебедок 4
- Лебедки местонахождение лебедки дата установки 7
- Наименование владельца 7
- При внешнем осмотре особое внимание обращайте на канат заделку крюка и крепления лебедки 12 после одного года эксплуатации подвергните лебедку техническому освидетельствованию согласно правила устройства и безопасной эксплуатации грузоподъемных кранов пб10 382 00 и сделайте соответствующую пометку в таблице 7
- Сведения о местонахождении лебедки для юридических лиц заполнять обязательно 7
- Назначении освидетельствования должность фио подпись 8
- Номер и дата приказа о 8
- Сведения о назначении инженерно технических работников ответственных за содержание лебедки в исправном состоянии освидетельствование лебедки для юридических лиц заполнять обязательно 8
- Дата 10
- Документа 10
- Лебедки 10
- Ответственного за 10
- Подпись инженерно 10
- При передаче лебедки другому лицу паспорт передается вместе с лебедкой и с 10
- Ремонта дата номер 10
- Ремонта и замене элементов 10
- Сведения о приемке лебедки из 10
- Сведения о ремонте элементов лебедки замене механизмов и канатов 10
- Сведения о характере 10
- Содержание лебедки в исправном состоянии 10
- Соответствующей отметкой 10
- Технического работника 10
