Euro-lift AHW2600, 13996 [4/10] Комплектация vs 1 рама лебедки 2 червячный вал 3 зубчатое колесо 4 опора вала барабана 5 опора червячного вала 6 рукоятка 7 фиксатор рукоятки 8 кожух редуктора
![Euro-lift AHW2600, 13996 [4/10] Комплектация vs 1 рама лебедки 2 червячный вал 3 зубчатое колесо 4 опора вала барабана 5 опора червячного вала 6 рукоятка 7 фиксатор рукоятки 8 кожух редуктора](/views2/1630688/page4/bg4.png)
Наименование/Модель
AHW12
AHW18
AHW 25
Тяговое усилие
кг.
545
825
1200
lbs
1200
1800
2600
Комплектация канатом
м.
10
10
10
Передаточное отношение
4.2:1
5:1
10:1
Размеры (мм.)
A
156
203
216
B
184
256
293
C
88
107
127
D
210
319
319
E
27
27
27
F
272
283
305
G
51
60
63
H
109
109
109
Вес (кг.)
3.7
7.7
10.1

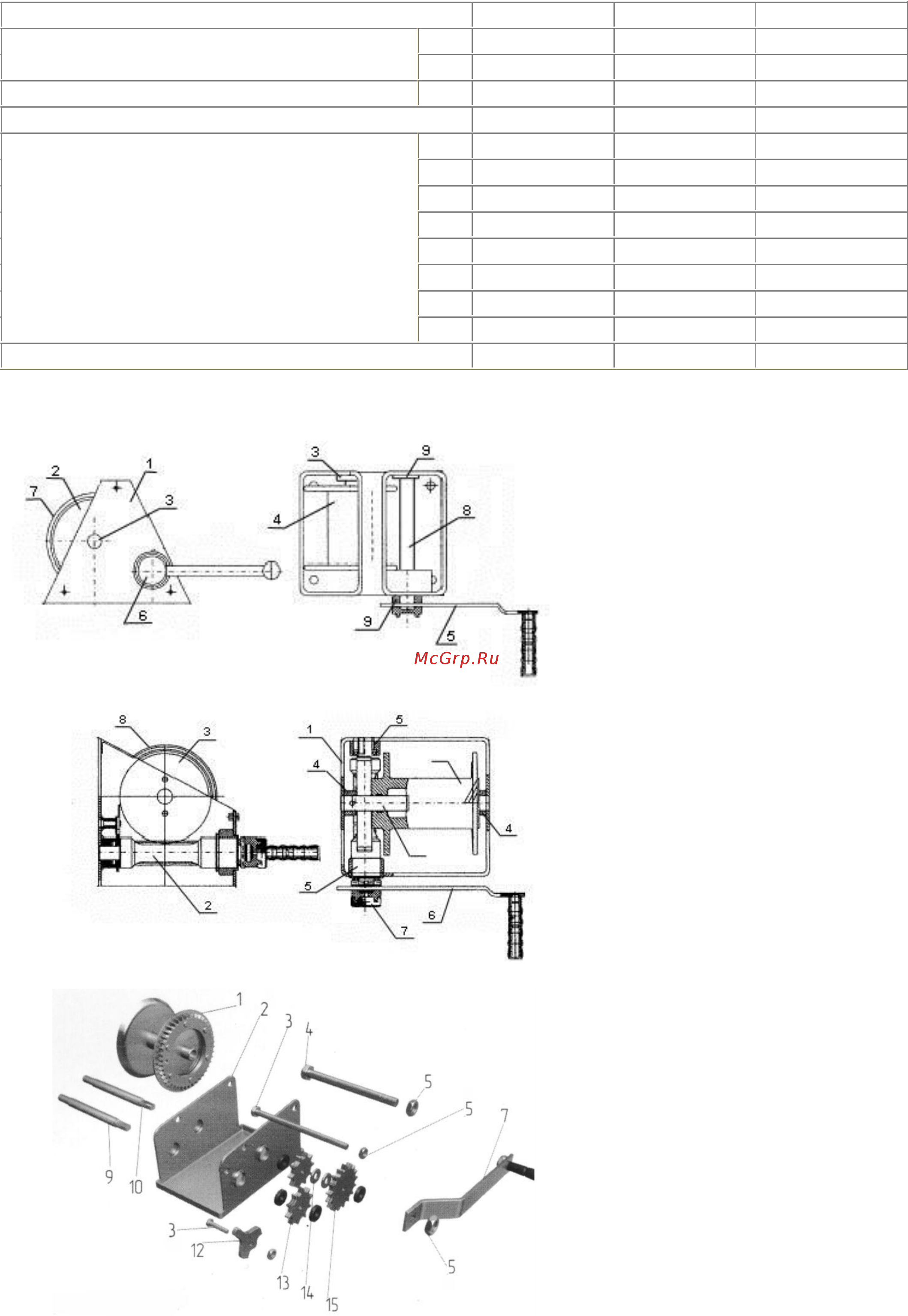

5. Комплектация лебедок:
Комплектация GR:
1 – Рама лебедки.
2 – Колесо редуктора.
3 – Опора вала барабана.
4 – Барабан.
5 – Рукоятка.
6 – Фиксатор рукоятки.
7 – Кожух редуктора.
8 – Вал-шестерня.
9 – Опора вала-шестерни.
Комплектация VS:
1 – Рама лебедки.
2 – Червячный вал.
3 – Зубчатое колесо.
4 – Опора вала барабана.
5 – Опора червячного вала.
6 – Рукоятка.
7 – Фиксатор рукоятки.
8 – Кожух редуктора.
Комплектация WH:
1 – Барабан.
2 – Рама лебедки.
3 – Болт.
4 – Вал барабана.
5 – Гайка.
7 – Рукоятка.
9 – Вал.
10 – Вал.
12 – Переключатель.
13 – Зубчатое колесо.
14 – Опорная втулка.
15 – Зубчатое колесо.
Содержание
- Модель ahw 1
- Модель gr 1
- Модель vs 1
- Паспорт и инструкция по эксплуатации лебедок 1
- Ручных моделей gr vs t 1
- Влаги по окончании работы протереть открытые от смазки места лебедки сухой салфеткой 2
- Допускается эксплуатация лебедок на открытом воздухе при попадании допускается эксплуатация лебедок на открытом воздухе при попадании 2
- Лебедки монтажные ручные моделей gr и vs предназначены для ручного лебедки монтажные ручные моделей gr и vs предназначены для ручного 2
- Лебедки не предназначены для работы в пожаро и взрывоопасных зонах лебедки не предназначены для работы в пожаро и взрывоопасных зонах 2
- Назначение 2
- Подъема и перемещения грузов с намоткой металлического каната троса на барабан в качестве приводного механизма на лебедках модели gr используется редуктор с цилиндрическими прямозубыми шестернями на лебедках модели vs используется червячная пара лебедки тяговые ручные модели т предназначены для перемещения груза 2
- При использовании лебедок модели т для подъема необходимо помнить что грузоподъемность данной серии равна 75 от тягового усилия лебедки не предназначены для подъема и перемещения людей 2
- Температура окружающей среды от 20 до 40 град с температура окружающей среды от 20 до 40 град с 2
- Технические характеристики лебедок модель gr 2
- Технические характеристики лебедок модель 3
- Технические характеристики лебедок модель vs 3
- Комплектация gr 1 рама лебедки 2 колесо редуктора 3 опора вала барабана 4 барабан 5 рукоятка 6 фиксатор рукоятки 7 кожух редуктора 8 вал шестерня 9 опора вала шестерни 4
- Комплектация vs 1 рама лебедки 2 червячный вал 3 зубчатое колесо 4 опора вала барабана 5 опора червячного вала 6 рукоятка 7 фиксатор рукоятки 8 кожух редуктора 4
- Комплектация wh 1 барабан 2 рама лебедки 3 болт 4 вал барабана 5 гайка 7 рукоятка 9 вал 10 вал 12 переключатель 13 зубчатое колесо 14 опорная втулка 15 зубчатое колесо 4
- Комплектация лебедок 4
- Лебедки местонахождение лебедки дата установки 7
- Наименование владельца 7
- При внешнем осмотре особое внимание обращайте на канат заделку крюка и крепления лебедки 12 после одного года эксплуатации подвергните лебедку техническому освидетельствованию согласно правила устройства и безопасной эксплуатации грузоподъемных кранов пб10 382 00 и сделайте соответствующую пометку в таблице 7
- Сведения о местонахождении лебедки для юридических лиц заполнять обязательно 7
- Назначении освидетельствования должность фио подпись 8
- Номер и дата приказа о 8
- Сведения о назначении инженерно технических работников ответственных за содержание лебедки в исправном состоянии освидетельствование лебедки для юридических лиц заполнять обязательно 8
- Дата 10
- Документа 10
- Лебедки 10
- Ответственного за 10
- Подпись инженерно 10
- При передаче лебедки другому лицу паспорт передается вместе с лебедкой и с 10
- Ремонта дата номер 10
- Ремонта и замене элементов 10
- Сведения о приемке лебедки из 10
- Сведения о ремонте элементов лебедки замене механизмов и канатов 10
- Сведения о характере 10
- Содержание лебедки в исправном состоянии 10
- Соответствующей отметкой 10
- Технического работника 10
