Калибр КРП-0,8/0,12ВБ ПРОФИ [3/6] Основные технические данные

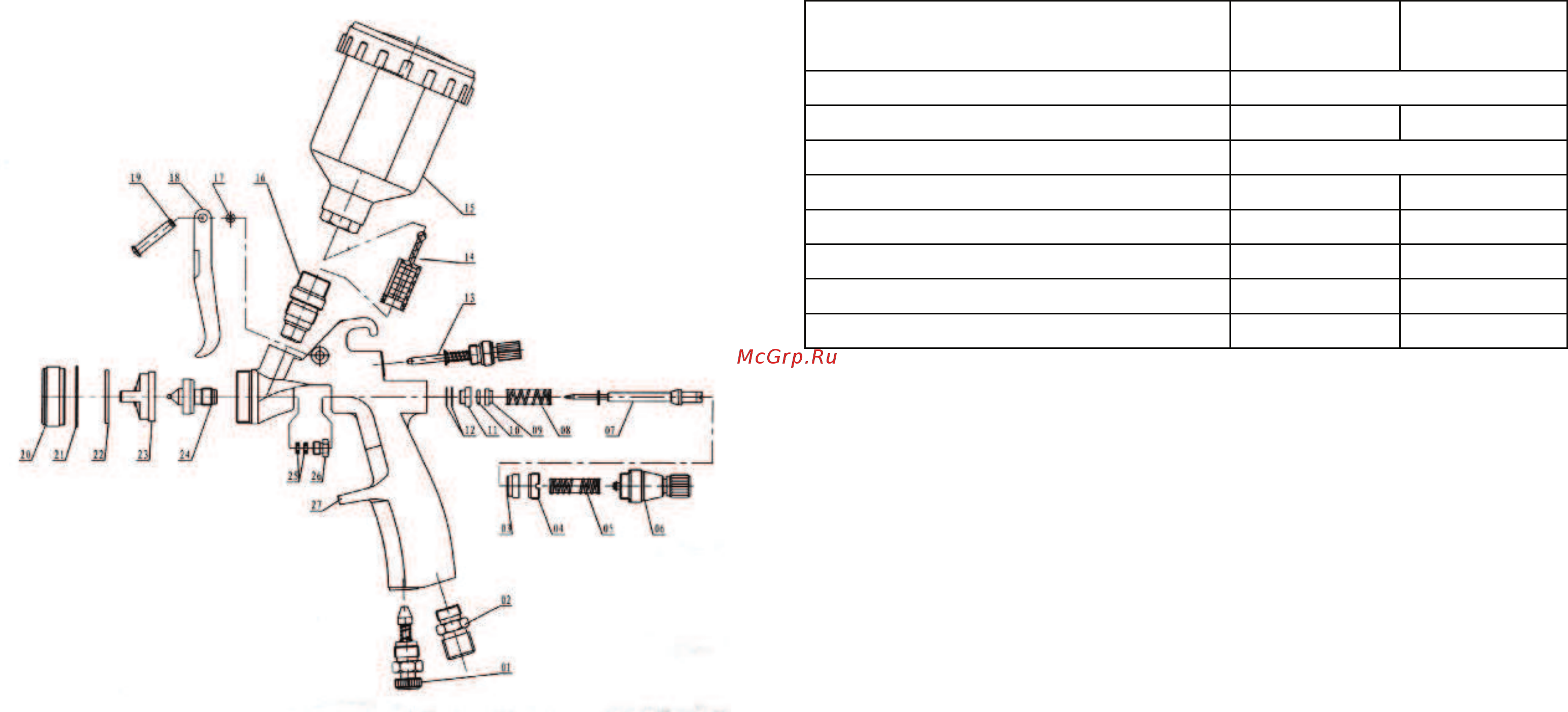

1. Регулятор подачи воздуха 2. Штуцер входной 3.Жиклёр 4. Винт регулировоч-

ный 5. Пружина 6. Регулятор подачи краски 7. Игла жиклёра 8. Пружина 9. Шай-

ба опорная 10. Кольцо резиновое 11. Жиклёр 12. Прокладка 13. Регулятор шири-

ны факела 14. Фильтр 15. Бачок 16. Штуцер бачка 17. Шайба стопорная 18. Спу-

сковой рычаг 19. Ось рычага 20. Гайка круглая 21. Прокладка колпачка 22. Про-

кладка дюзы 23. Колпачок 24. Дюза 25. Прокладка 26. Винт 27 Корпус пистолета.

Рис. 5. Схема краскопульта модели КРП - 0,8/0,12 ВБ ПРОФИ:

2. Основные технические данные

Основные технические данные краскопультов представлены в таблице ниже:

КРП-1,5/0,6ВБ

ПРОФИ

КРП-0,8/0,12ВБ

ПРОФИ

1. Расположение бачка верхнее

2. Объём бачка, л 0,6 0,12

3. Соединение штуцера, дюйм 1/4

4. Диаметр стандартной дюзы, мм 1,5 0,8

5. Диаметр сменных дюз, мм 1,3 - 2,0 0,8 - 1,5

6. Ширина распыления, мм 180 - 280 100 - 150

7. Максимальное рабочее давление, Бар

8,3

7,0

8. Расход потребляемого воздуха, л/ мин 84.1 – 109

3. Комплектация

Комплектация краскопультов перечислена ниже:

1. Пневмокраскопульт 1 шт

2. Бачок 1 шт

3. Паспорт 1 шт

4. Упаковка 1 шт

4. Меры безопасности

Перед использованием краскопульта внимательно ознакомьтесь с руковод-

ством по эксплуатации. Данное руководство храните в надёжном месте, доступ-

ным при первой необходимости. Краскопульт предназначен для использования

только специалистами. Вследствие ненадлежащего использования краскопульта,

либо вследствие любого изменения его конструкции или комбинирования с не-

подходящими деталями, может быть нанесен серьезный ущерб собственному здо-

ровью, здоровью других лиц и животных. Необходимо учитывать и соблюдать

применимые правила техники безопасности, нормы для рабочих мест и положе-

ния по охране труда.

Внимание!

Никогда не направляйте краскопульт на себя, других лиц и животных. Раство-

рители и разбавители могут привести к химическим ожогам.
