Калибр КРП-0,8/0,12ВБ ПРОФИ [4/6] Общий вид иснтрумента

5. Общий вид иснтрумента

Общий вид краскопультов представлен на рисунке 1:

В рабочей зоне устройства должно находиться только необходимое для про-

должения работы количество растворителя и краски (по завершению работы

уберите растворитель и краску в надлежащие складские помещения). Перед лю-

быми ремонтными работами краскопульт должен быть отсоединён от источника

сжатого воздуха. Перед каждым запуском, особенно после каждой очистки и по-

сле ремонтных работ, следует проверить на прочность посадки все болты и гай-

ки, а также проверить герметичность соединений и шлангов. Неисправные де-

тали следует отремонтировать или заменить. Для получения наилучших резуль-

татов покраски и для обеспечения высокой безопасности использовать только

оригинальные запчасти. При покраске в рабочей зоне не должно иметься источ-

ников воспламенения (открытого огня, зажжённых сигарет, включенных в сеть

ламп и др.), поскольку при покраске образуются легковоспламеняющиеся сме-

си. При покраске необходимо использовать соответствующие правилам рабочие

средства защиты (защита органов дыхания и др.). Поскольку в случае распыле-

нии при высоком давлении превышается уровень звукового давления, необходи-

мо использовать подходящие средства защиты органов слуха. При использова-

нии краскопульта вибрации не передаются на части тела оператора. Сила отда-

чи невелика.

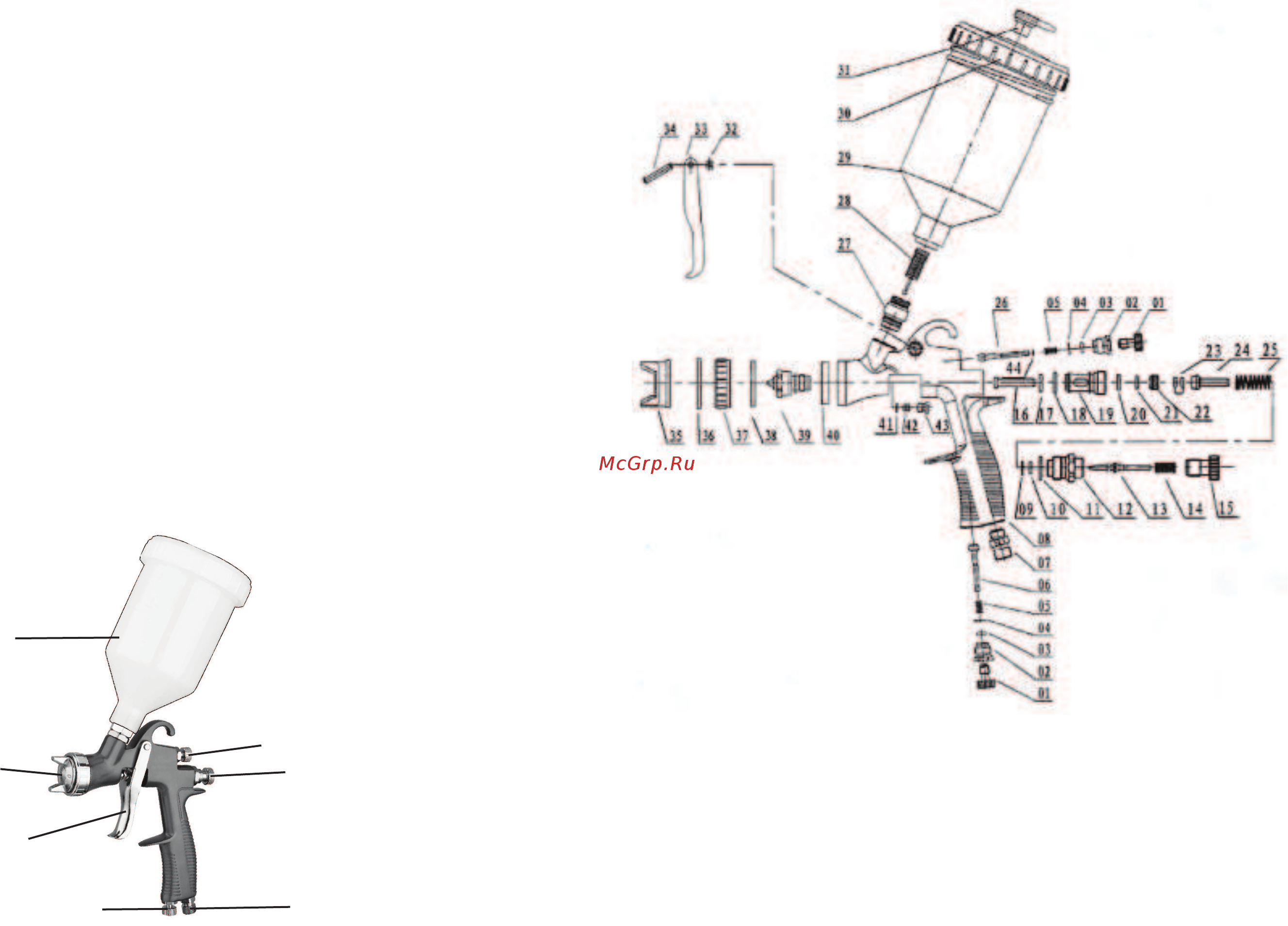

1. Дюза; 2. Спусковой рычаг; 3. Бачок; 4. Регулятор ширины распыления (факела); 5.

Регулятор подачи краски; 6. Штуцер входной; 7. Регулятор подачи воздуха.

Рис. 1

1. Винт регулировки подачи воздуха 2. Толкатель 3. Кольцо резиновое 4. Шай-

ба 5. Пружина клапана подачи 6. Стержень клапана подачи воздуха 7. Штуцер

воздушный входной 8. Корпус краскопульта 9. Шайба 10. Кольцо резиновое 11.

Кольцо резиновое 12. Толкатель подачи краски 13. Игла регулировки подачи кра-

ски 14. Пружина 15. Винт регулировки подачи краски 16. Толкатель выключате-

ля 17. Кольцо резиновое 18. Кольцо резиновое 19. Корпус клапана 20. Шайба 21.

Кольцо резиновое 22. Винт корпуса клапана 23. Прокладка 24. Стержень клапа-

на 25. Пружина выключателя 26. Игла распылителя 27. Штуцер бачка 28. Фильтр

29. Бачок 30 Крышка бачка 31. Клапан вентиляционный 32. Шайба запорная 33.

Рычаг спусковой 34. Ось рычага 35. Распылитель 36. Шайба 37. Гайка регули-

ровочная 38. Прокладка 39. Форсунка 40. Кольцо 41. Прокладка 42. Шайба 43.

Винт регулировочный 44. Шайба запорная.

Рис. 4. Схема краскопульта модели КРП - 1,5/0,6 ВБ ПРОФИ:
