• 66 •• 66 •
• Maschine in Spülphase.
Abwarten, bis die Maschine den Vorgang
beendet.
• Die Maschine erfordert einen Entkalkungs-
zyklus.
• Die Brühgruppe be ndet sich in der Rück-
setzungsphase aufgrund eines Maschinen-
resets.
• Den Behälter mit Bohnenka ee füllen und
den Ausgabezyklus erneut starten.
Hinweis-Signale
• Maschine in Aufheizphase für die Ausgabe
von Ka ee, heißem Wasser und Dampf.

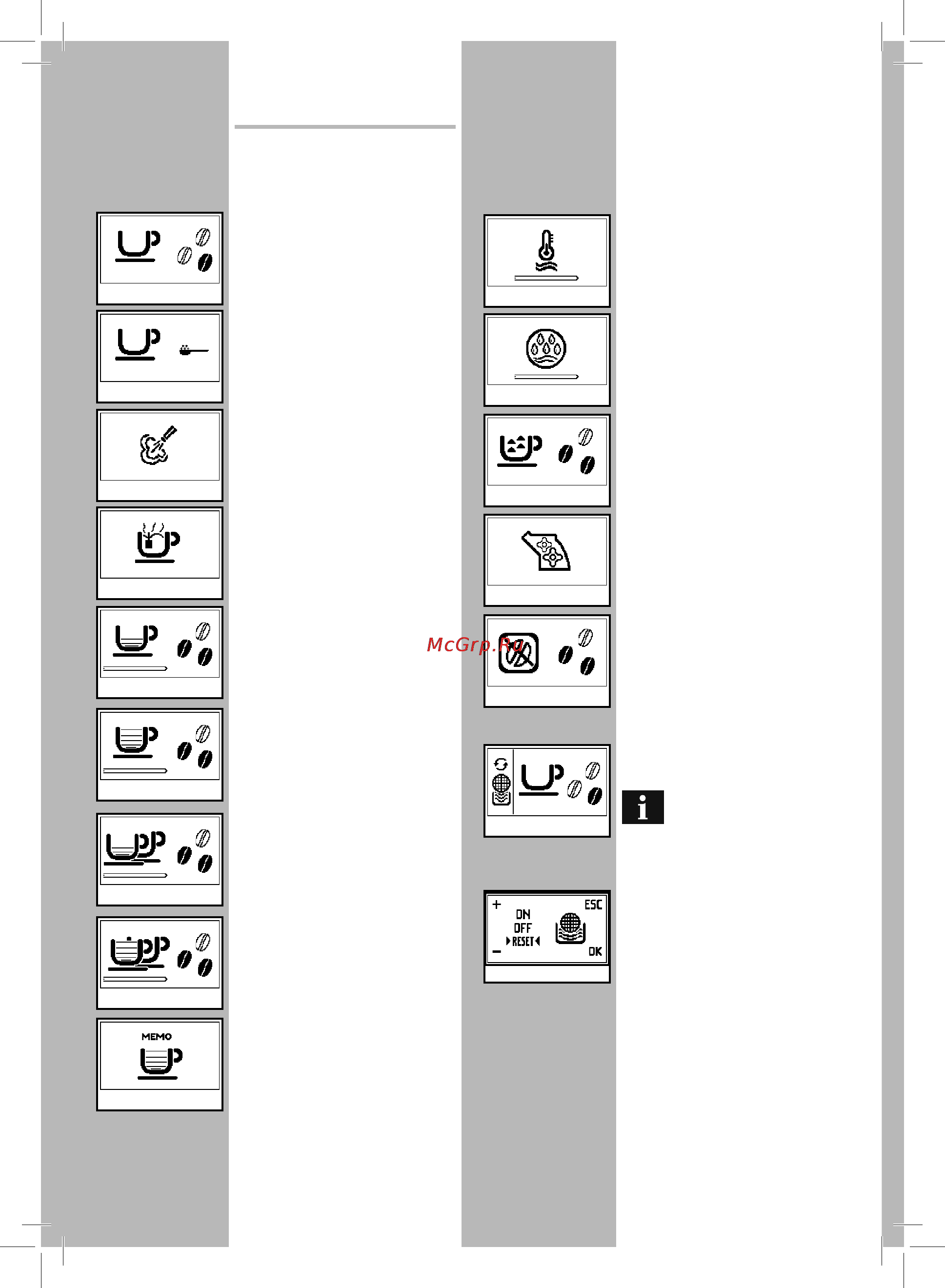

DISPLAY BEDIENTAFEL
Signale Bereit
• Maschine bereit für die Ausgabe von Ka ee
mit Bohnenka ee und heißem Wasser.
Grün
Grün
Grün
Grün
• Maschine bereit für die Ausgabe von Ka ee
mit vorgemahlenem Ka ee.
• Maschine in Ausgabephase Dampf.
• Maschine in Ausgabephase Heißwasser.
• Maschine in Programmierungsphase der
auszugebenden Ka eemenge.
Grün
Grün
Grün
Grün
Grün
• Maschine in Ausgabephase von 1 Espresso.
• Maschine in Ausgabephase von 1 großen
Ka ee.
• Maschine in Ausgabephase von 2 großen
Ka ees.
• Maschine in Ausgabephase von 2 Espresso.
Orangefarben
Orangefarben
Orangefarben
Orangefarben
Orangefarben
Orangefarben
• Der Wasser lter Intenza muss durch einen
neuen Filter ersetzt werden.
Diese Meldung wird nur dann an-
gezeigt, wenn die Funktion über
die Programmierung aktiviert wurde.
Der Alarm wird nur dann ausgeschaltet,
wenn das “RESET” über die Programmie-
rung ausgeführt wird.
Orangefarben
