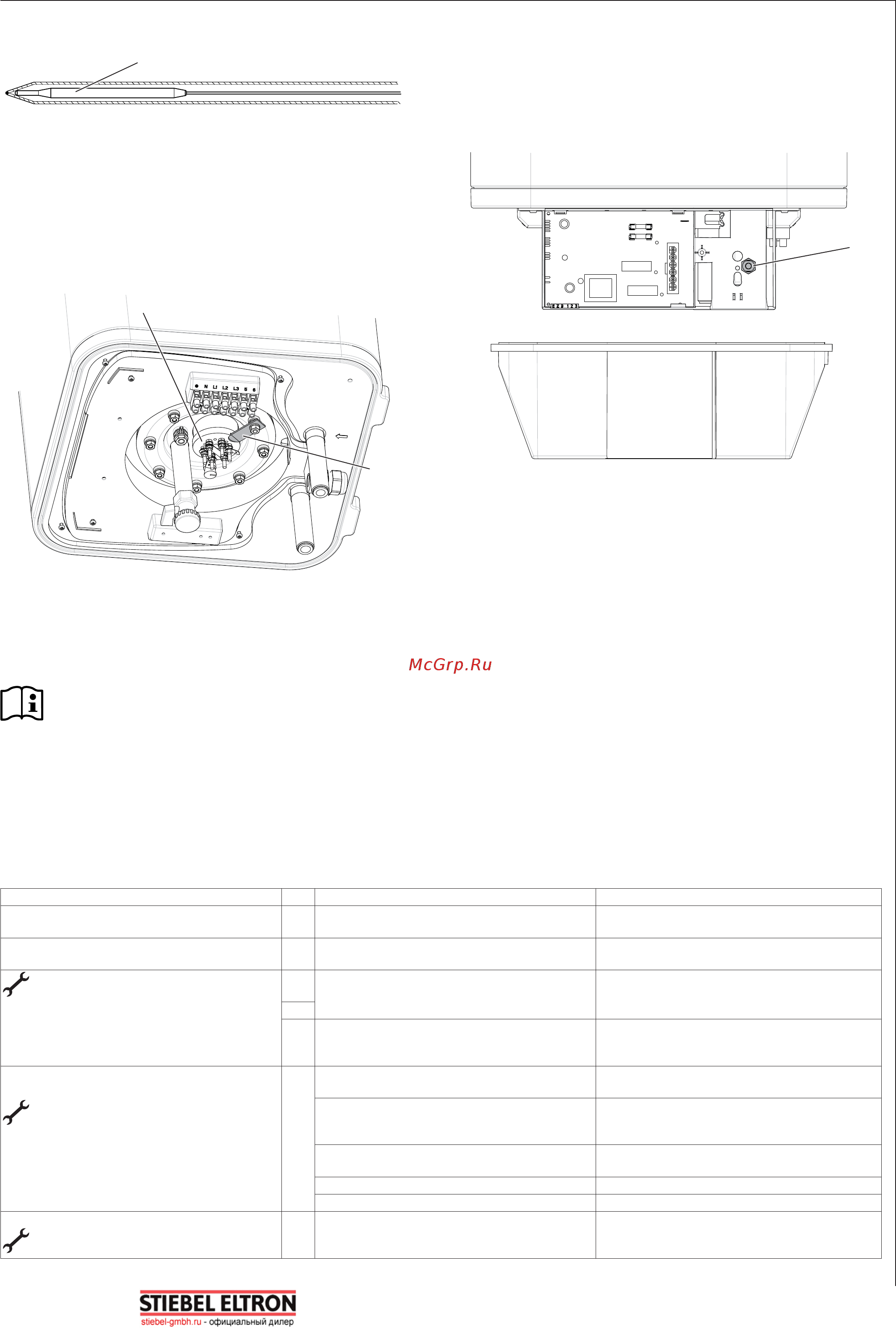

105
Монтаж — для технического специалиста
14.5 Монтаж ограничителя температуры
26_02_07_0305
1
1 Датчик ограничителя
ª Вставить щуп ограничителя во втулку щупа до упора.
14.6 Замена нагревательного элемента
Нагревательный элемент находится в защитной трубе.
Благодаря этому возможна сухая замена нагревательно-
го элемента. Для такой замены прибор опорожнять не
нужно.
2
2
2
2
2
2
2
2
2
2
2
2
1
26_02_07_0306
1 Керамический нагревательный элемент в эмалиро-
ванной защитной трубе
2 Крепление нагревательного элемента
15. Устранение неисправностей
Указание
При температуре ниже -15°C может сработать предо-
хранительный ограничитель температуры. Прибор
может подвергаться воздействию таких температур
еще при хранении или транспортировке.
ª Для этого следует просмотреть код ошибки (см. главу
«Настройки / Показать код ошибки»).
ª Описание разъема приведено в главе «Техниче-
ские характеристики / Электрические схемы и
соединения».
Неисправность Код Причина ª Способ устранения
Очень долго происходит нагрев, горит сим-
вол нагрева.
Фланец покрыт известковым налётом. Удалить накипь с фланца с ТЭНом.
Просачивается вода из предохранительного
клапана, не горит символ нагрева.
Загрязнено седло клапана. Очистить седло клапана.
$
Неисправность датчика температуры. Проверить правильность подключения разъ-
ема Х10.
$
Проверить датчик температуры.
$
Нарушена коммутация между электронными
блоками регулирования и управления.
Проверить, правильно ли вставлены разъемы
Х2 в обоих блоках.
Проверить блоки и соединительный кабель.
Вода не нагревается.
Символ нагрева не загорается.
$
Сработал предохранительный ограничитель
температуры.
Проверить прибор и устранить причину сбоя.
Нажать кнопку сброса (см. рисунок).
Предохранительный ограничитель темпера-
туры сработал по причине неисправности
регулятора.
Устранить причину неисправности. Заменить
предохранительный ограничитель темпера-
туры.
Предохранительный ограничитель темпера-
туры сработал из-за температуры ниже -15°C.
Нажать кнопку сброса (см. рисунок).
Не включается ускоренный нагрев. Проверить кнопку.
Неисправен фланец с нагревательным ТЭНом. Замените фланец с нагревательным ТЭНом.
Вода не нагревается.
E6
Неисправен датчик температуры. Проверить правильность подключения разъе-
ма Х10. Проверить датчик температуры.
Кнопка сброса предохранительного
ограничителя температуры
ª Отключить прибор от сети электропитания.
ª Вывернуть винты и снять нижнюю крышку.
ª Отсоединить кабель от электронного блока управле-
ния, поз. Х2.
1
26_02_07_0287
1 Кнопка сброса предохранительного ограничителя
температуры
