Patriot BM 148C (577300148) [11/28] Порядок сборки



5.2  

ВНИМАНИЕ! Сборку бетоносмесителя рекомендуется проводить вдвоем с помощником

  

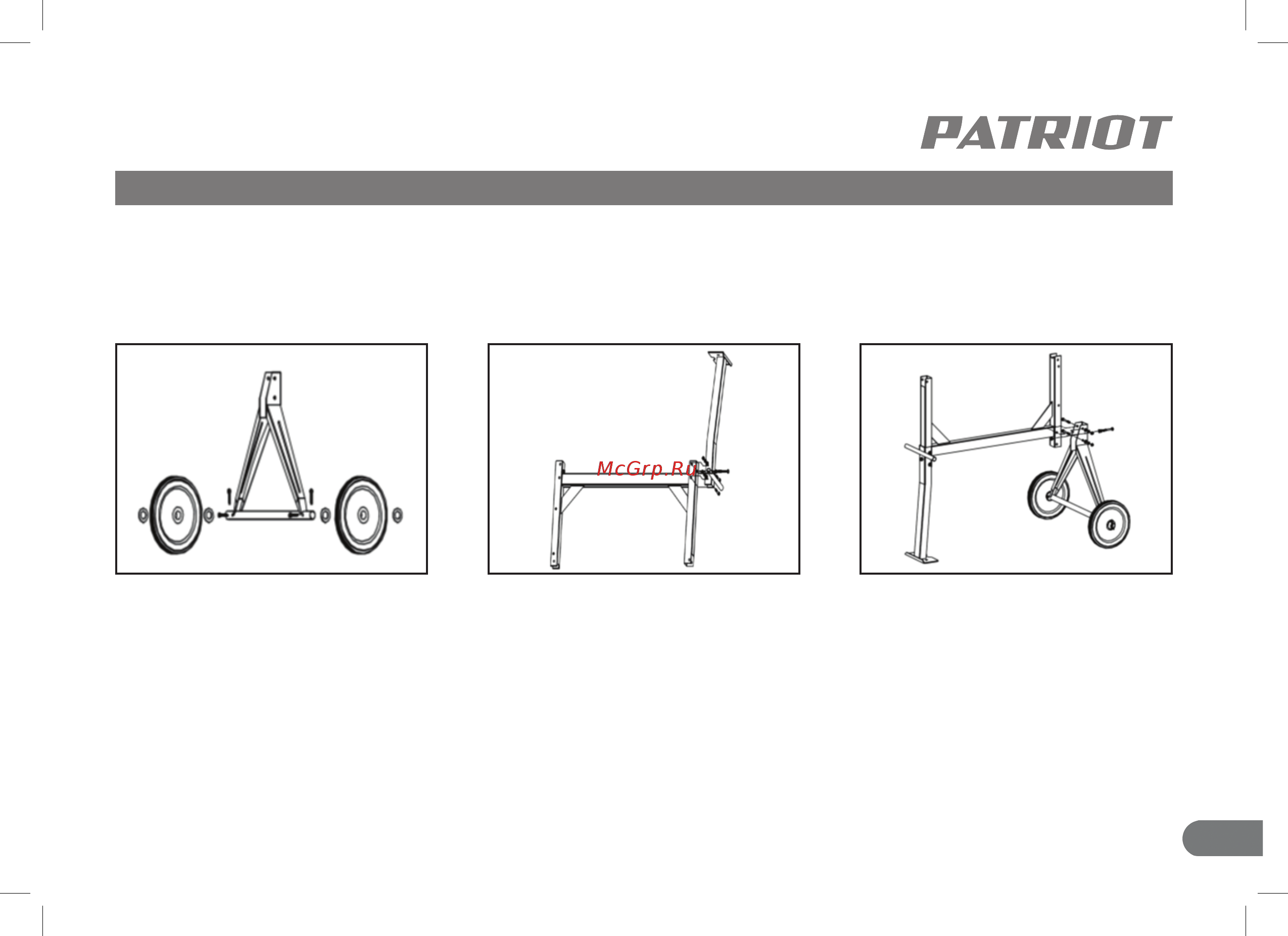

1. Установите плоскую шайбу на колёс-

ную опору, а затем - колесо и другую

плоскую шайбу.

2. Вставьте штифты в отверстия оси

колёсной опоры снаружи каждой пло-

ской шайбы.

3. Загните каждую сторону штифта на-

ружу так, чтобы штифты не выпали.

4. Поставьте опорный кронштейн на

раму так, чтобы выровнять отверстия

для болтов.

5. Вставьте шестигранный болт в отвер-

стия с одной стороны, затем установите

шайбу и шестигранную гайку с другой

стороны, затяните гаечным ключом.

6. Разместите раму в колёсную опору

так, чтобы выровнять отверстия под

болты.

7. Вставьте шестигранный болт в отвер-

стия с одной стороны, затем установите

шайбу и шестигранную гайку с другой

стороны, затяните гаечным ключом.

9. Инструкция по эксплуатации

10. Лопасти

11. Резиновый уплотнитель

12. Пакет с метизам

13. Опора колёсная
