сборКа
13
13

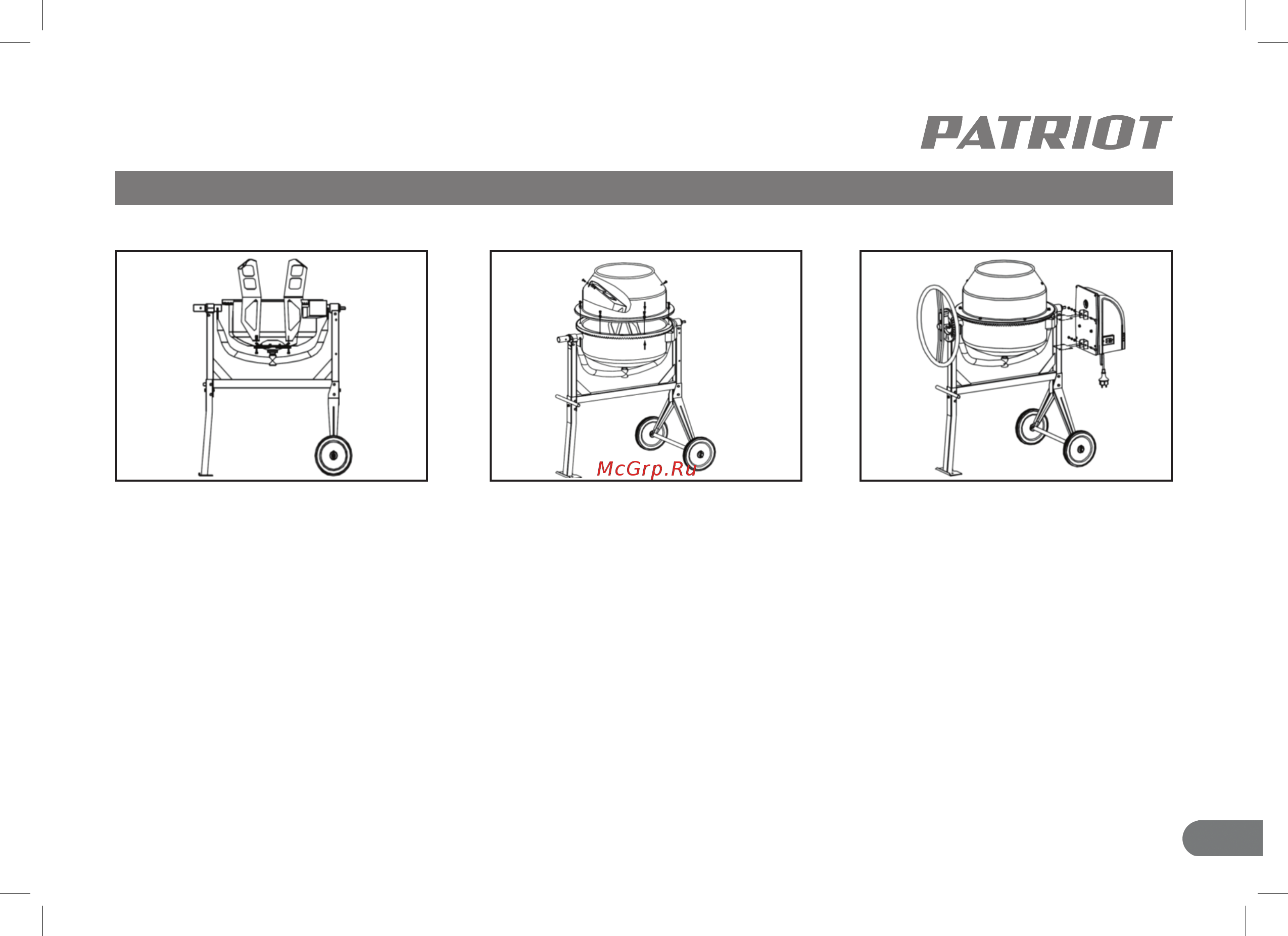

12. Установите каждую лопасть внутри
смонтированного барабана суженным
концом вниз. Кроме того, V-образное ко-
лено в смесителях должно быть направле-
но в направлении вращения барабана (по
часовой стрелке). Используйте шестигран-
ный винт M10х20, регулирующую шайбу
и шестигранную гайку, чтобы прикрепить
каждую лопасть к верхнему (после уста-
новки верхней части барабана) и нижнему
монтажным отверстиям. При необходимо-
сти согните лопасти, чтобы монтажные от-
верстия совпали.
13. Приклейте соединительный резиновый
уплотнитель к верхнему барабану, убедив-
шись, что в обоих выровнены отверстия.
Соединительный уплотнитель должен быть
плоским на верхнем барабане, чтобы обе-
спечить соответствующее уплотнение.
14. Расположите верхний барабан на ниж-
нем барабане, убедившись, что в обоих вы-
ровнены монтажные отверстия.
15. Установите шесть шестигранных бол-
тов M6х20 в каждое монтажное отверстие.
Внутри барабана закрепите каждый болт с
помощью шайбы и шестигранной гайки M6.
16. Поскольку основной отсек двигате-
ля поставляется в сборе, то необходимо
установить основной отсек двигателя, ис-
пользуя шестигранные винты. Для этого
выполните следующие действия:
- осторожно установите отсек двигателя,
так, чтобы отверстие привода оси совпа-
ло с гранью оси привода шестерни венца
- закрепите отсек двумя шестигранными
винтами.
17. Монтаж бетономешалки завершен.
Вернитесь и снова затяните все винты,
гайки и болты.
