3.3 Установка рабочего стола
Входящий в комплект поставки стол используется как при
шлифовании диском, так и лентой.
Для использования стола со шлифовальным диском –
вставьте опорный стержень стола в основание станка.
Закрепите при помощи двух установочный винтов А (рис. 6).
Расположите стол на опорном стержне, так чтобы
расстояние между столом и диском было расстояние не
менее 1,5 мм. Закрепите при помощи установочного винта В
(рис. 7).
Ослабьте рукоятку. При помощи слесарного угольника,
установите стол перпендикулярно диску и закрепите в этом
положении. Если необходимо, установите указатель на «0».
Для использования стола со шлифовальной лентой –
переведите шлифовальный ленточный узел в вертикальное
положение и закрепите в этом положении.
Вставьте опорный стержень стола в боковой кронштейн узла.
Закрепите при помощи двух установочных винтов.
Расположите стол на опорном стержне так, чтобы
расстояние между столом и лентой было не менее 1,5 мм.
Закрепите при помощи установочного винта В.
Ослабьте рукоятку. При помощи слесарного угольника,
установите стол перпендикулярно диску и закрепите в этом
положении. Если необходимо, установите указатель на «0».
4. РЕГУЛИРОВКА СТАНКА
Обязательно убедитесь, что станок выключен и отсоединен от сети перед
выполнением настроек.
4.1 Регулировка угла наклона рабочего стола
Рабочий стол используется для установки обрабатываемой заготовки при шлифовании лентой,
когда ленточная конструкция находится в вертикальном положении, или шлифовании диском.
Для регулировки угла стола необходимо ослабить рукоятку, наклонить рабочий стол в требуемое
положение (используйте шкалу угла наклона, чтобы выставить нужный угол). Закрепите стол при
помощи рукоятки.
4.2 Регулировка положения шлифовального
ленточного узла
Ленточный шлифовальный узел может быть переведен из
горизонтального в вертикальное положение, или распо-
ложен под любым углом между данными положениями.
Для установки положения ленточного шлифовального узла –
ослабьте гайки А (рис. 8) на поворотном кронштейне.
Переведите шлифовальный ленточный узел в необходимое
положение и закрепите, затянув гайки.

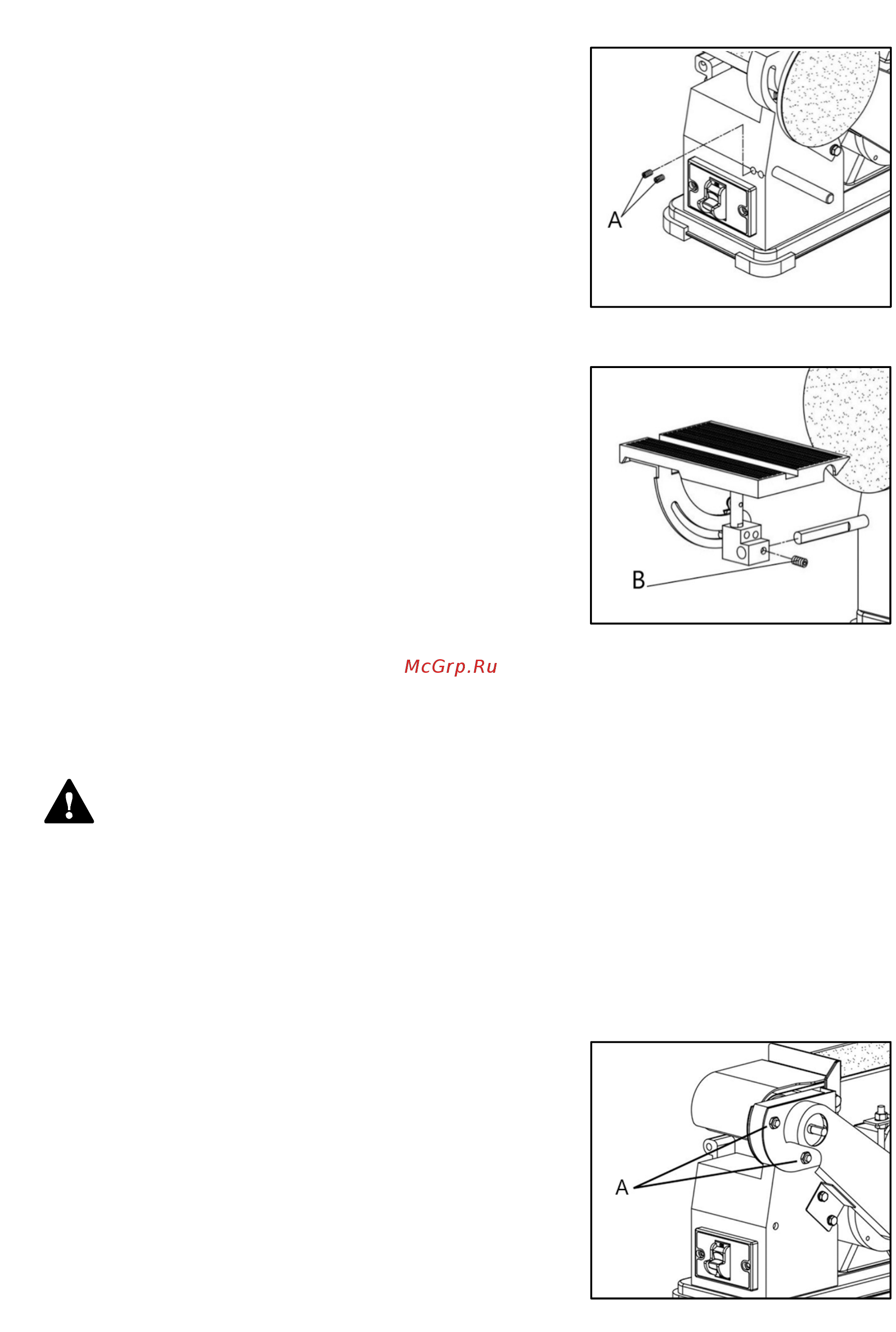

Рисунок 7.
Рисунок 8.
Рисунок 6.
