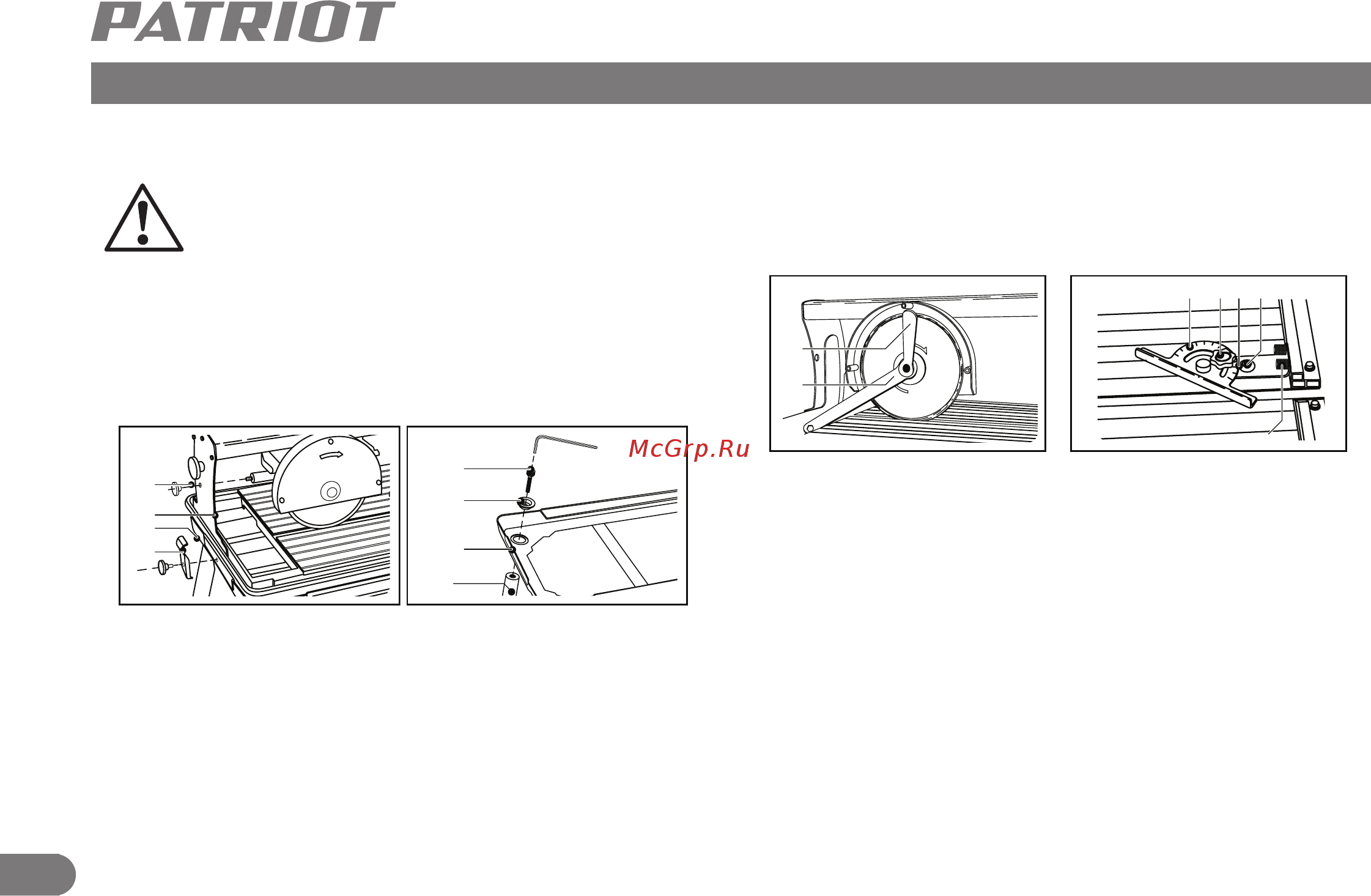

СБОРКА ЭЛЕКТРИЧЕСКОГО ПЛИТКОРЕЗА

ВНИМАНИЕ! Все работы по сборке плиткореза, заме-

не и регулировке производите только при отключен-

ном от сети изделии.

Сборка изделия

1. Извлеките фиксатор двигателя, для чего - освободите каретку

двигателя, выкрутив винт (5) из направляющей. (Рис. 2);

2. Установите (при необходимости) опоры в предназначенные

отверстия основания (15) (Рис. 2).

Примечание! Вместо установки основания на опоры можно закре-

пить его на опорной поверхности с помощью крепежных изделий.

3. Установите основание на ровной горизонтальной поверхно-

сти. Регулировкой (вкручиванием/выкручиванием) оснований но-

жек, добейтесь устойчивого горизонтального положения.

4. Установите в основание поддон (4) и закрепите его с помощью

скоб (3) и винтов-барашков (2). Установите в поддон само изделие.

Установка / замена диска (Рис. 3)

1. Снимите кожух (13) диска, отвернув винты его крепления;

2. Удерживая вал ключом (17), ключом (16) отверните болт кре-

пления диска. Снимите наружный фланец и заменяемый диск;

3. Установите на шпиндель новый диск;

Примечание! Направление вращения диска (указано на самом

диске) должно совпадать с направлением вращения шпинделя

(указано на защитном кожухе).

4. Установите болт. Ключами крепко затяните прижимную гайку;

5. Установите на место защитный кожух (13).

Примечание! Убедитесь в правильности установки диска - он

должен свободно проворачиваться от руки, не касаясь изделия.

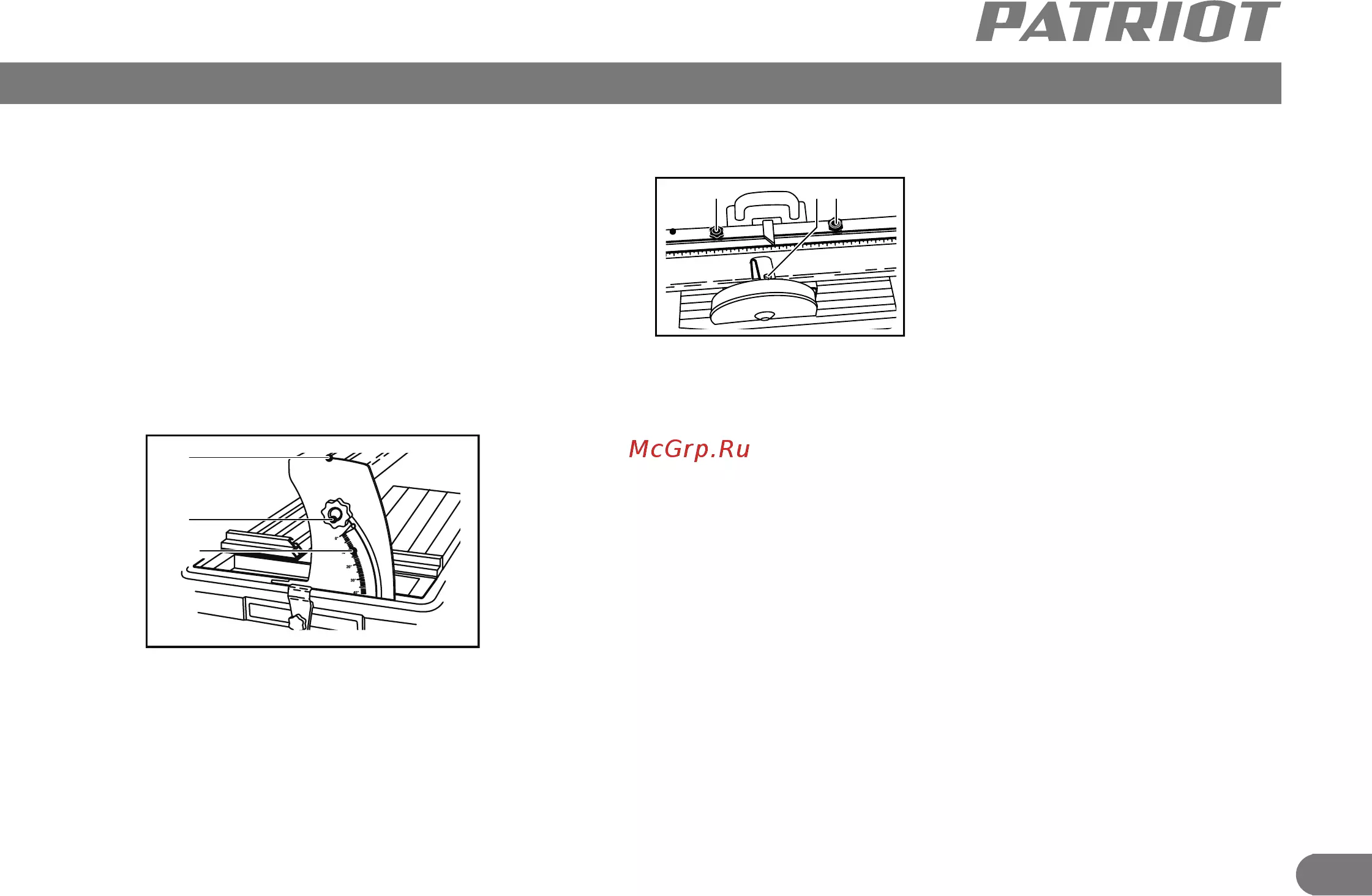

Установка транспортира (Рис. 4)

Установите (при необходимости) на рабочий стол транспортир

(11), закрепив винтами (21) его кронштейн на направляющей с

правой стороны рабочего стола.

Рис. 2

11 18 20 19

Рис. 3 Рис. 4
