ПОДГОТОВКА К РАБОТЕ

Регулировка ширины реза

1. Отпустите винты (21) фиксации кронштейна транспортира;

2. По шкале рабочего стола установите ребро транспортира в со-

ответствии с шириной отпиливаемой части, затяните винты (21).

Косое пиление и пиление под углом

Для косого пиления, отпустите винт (18) транспортира, установи-

те необходимый угол и затяните винт фиксации.

Для пиления заготовки с наклоном под углом до 45 градусов:

1. Отпустите винты-барашки (6) фиксации наклона головки диска

(с обеих сторон направляющей 8);

2. Установите по шкале (22) на левой стойке направляющей (8)

указателя требуемый угол распила;

3. Зафиксируйте наклон диска винтами (6).

Ограничение длины пропила

1. Отпустите винты (23) ограничите-

лей хода головки диска;

2. Отрегулируйте их положение в со-

ответствии с необходимой длиной

пропила;

3. Зафиксируйте положение ограни-

чителей, затянув винты.

Пиления плитки 60х60 см

1. Отпустите болт (26), придерживая головку за рукоятку, дайте

ей подняться;

2. Далее, при пилении, сначала опустите до конца головку, затем

начинайте протяжку диска.

Водяной насос

Заполните поддон (4) водой так, чтобы заборная часть насоса

была полностью погружена в воду.

Примечание! Насос включается в работу автоматически и в от-

сутствие расхода воды может выйти из строя. Кроме того, при

работе образуется пыль, которая в отсутствии смачивания места

реза может привести к попаданию пыли в органы дыхания и глаза.

Подготовьтесь к работе

1. Наденьте средства защиты (очки, перчатки, наушники);

2. Приготовьте заготовку и убедитесь в соответствии ее параме-

тров (размеров, толщины) максимально допустимым для изделия;

ПОДГОТОВКА К РАБОТЕ

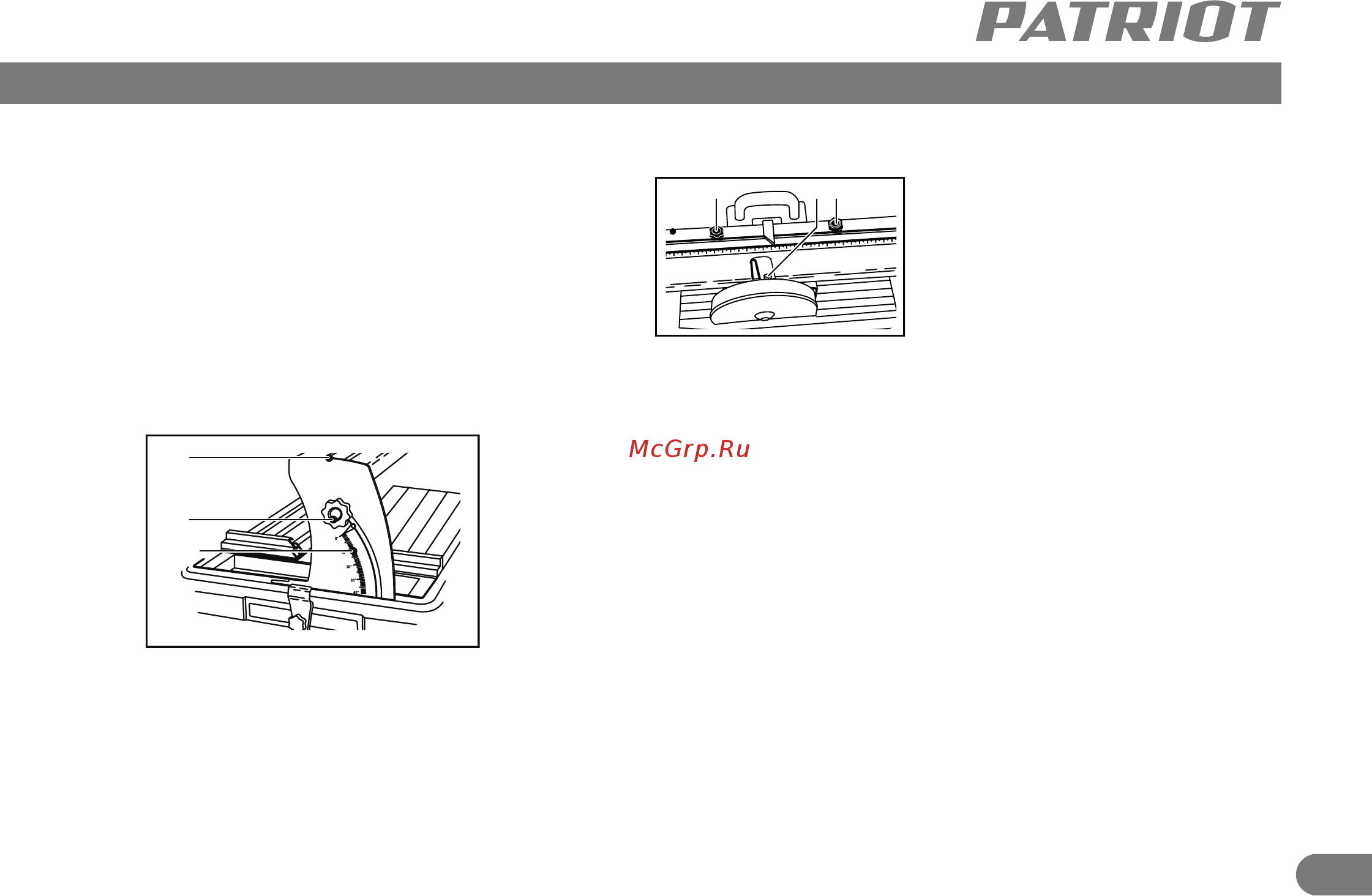

Рис. 4

Рис. 5

23 2326
