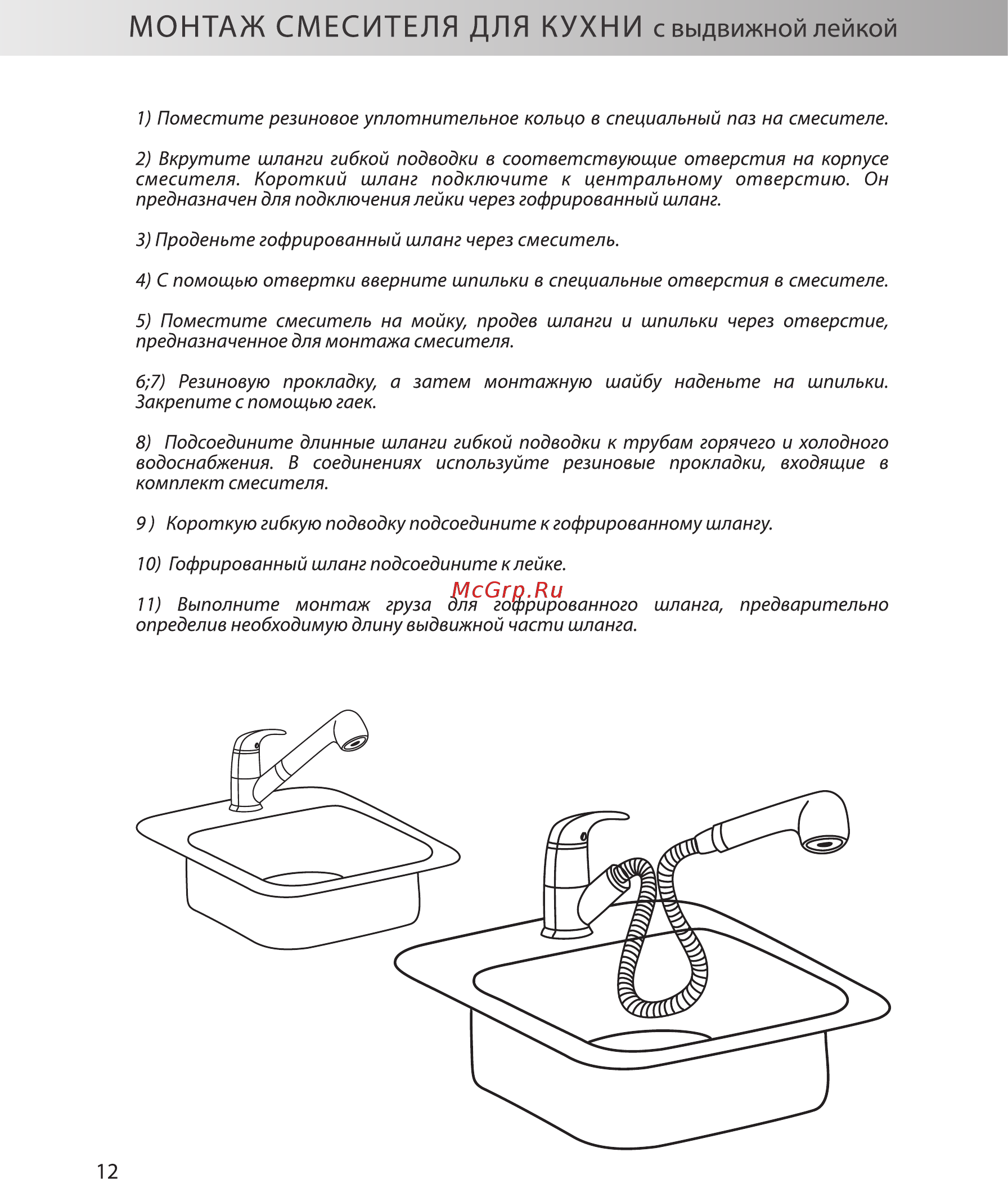

МОНТАЖ СМЕСИТЕЛЯ ДЛЯ КУХНИ с выдвижной лейкой 1 Поместите резиновое уплотнительное кольцо в специальный паз на смесителе 2 Вкрутите шланги гибкой подводки в соответствующие отверстия на корпусе смесителя Короткий шланг подключите к центральному отверстию Он предназначен для подключения лейки через гофрированный шланг 3 Проденьте гофрированный шланг через смеситель 4 С помощью отвертки вверните шпильки в специальные отверстия в смесителе 5 Поместите смеситель на мойку предназначенное для монтажа смесителя 6 7 Резиновую прокладку Закрепите с помощью гаек а затем продев шланги монтажную и шпильки шайбу через наденьте отверстие на шпильки 8 Подсоедините длинные шланги гибкой подводки к трубам горячего и холодного водоснабжения В соединениях используйте резиновые прокладки входящие в комплект смесителя 9 Короткую гибкую подводку подсоедините к гофрированному шлангу 10 Гэфрированный шланг подсоедините к лейке 11 Выполните монтаж груза для гофрированного определив необходимую длину выдвижной части шланга 12 шланга предварительно
