Евроавтоматика PCR-515 Инструкция по эксплуатации онлайн

Евроавтоматика PCR-515 Инструкция по эксплуатации онлайн

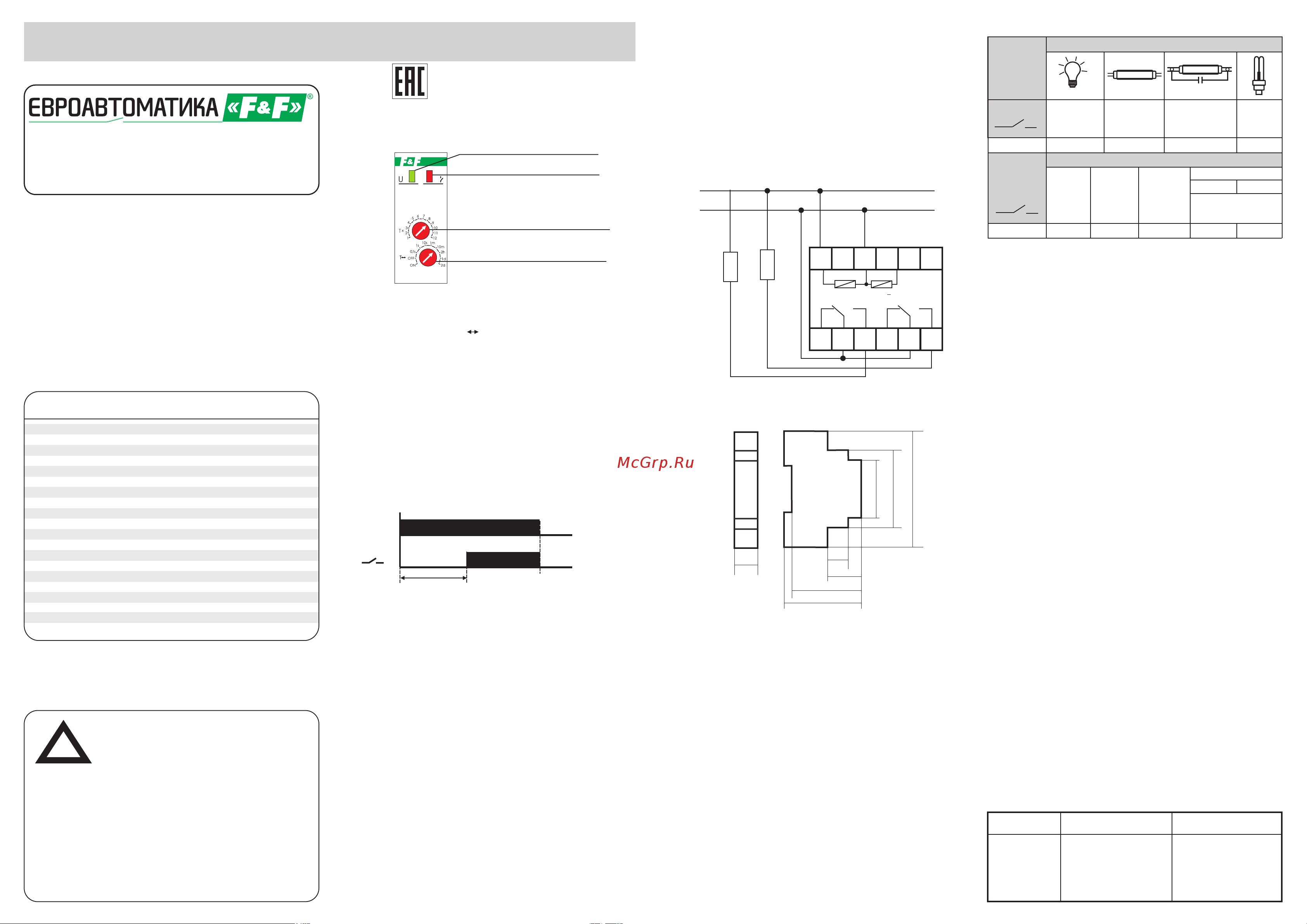

Реле времени программируемое PCR-515
Панель управления
ТУ BY 590618749.018-2013
Реле времени PCR-515 предназначено для включения/ выключения
потребителей в системах промышленной и бытовой автоматики: в
вентиляционных, отопительных, осветительных, сигнализационных
и т.п., на заданный отрезок времени.
Выдержка времени отсчитывается с момента включения питания;
При включенном питании реле не реагирует на изменение диапазона
времени;
Для изменения диапазона времени необходимо отключить питание и
переключателем установить необходимый диапазон;
Установка вращательного переключателя диапазона времени в
позицию ON при включенном питании вызывает замыкание
контактов исполнительного реле 8-9, 11-12.
Установка переключателя в позицию OFF приведет к размыканию
контактов исполнительного реле 8-9 и 11-12 и замыканию контактов
7-8 и 10-11.
Примечание
Индикатор питания
Индикатор
включения нагрузки
Регулятор плавной
установки времени
Переключатель
диапазона времени
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Принцип работы
Режим работы: ЗАДЕРЖКА ВКЛЮЧЕНИЯ
При включении питания и отсчёта установленной выдержки времени
включается реле, замыкаются контакты 8-9, 11-12 и в таком
положении остаются до отключения питания.
Для повтора цикла работы необходимо отключение напряжения
питания и подача его повторно.
Диаграмма работы
Установка времени
С помощью регулятора Т установить один из выбранных
диапазонов времени и регулятором Тх установить значение по
шкале от 1 до 12. Произведение этих величин равно времени работы
(например, 1х7=7минут)
Временные диапазоны
0,1s : 0,1÷1,2 с. 10m : 10÷120 мин.
1s : 1÷12 с. 2h : 2÷24 часа.
10s : 10÷120 с. 1d : 1÷12 суток (24÷288 часов.)
1m : 1÷12 мин. 2d : 2÷24 суток (48÷576 часов.)
U
R
t
Назначение
Руководство по эксплуатации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Условия реализации и утилизации
Реле времени программируемое..................................................
Руководство по эксплуатации.............. .........................................
Упаковка.........................................................................................
1шт
1шт
1шт
Комплект поставки
Перед подключением изделия к электрической сети (в случае
его хранения или транспортировки при низких температурах),
для исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее
2-х часов.
ВНИМАНИЕ!
Напряжение питания, В/Гц
Максимальный коммутируемый ток, А
Максимальная мощность нагрузки
Контакт
Диапазон выдержки времени, с-суток
Задержка срабатывания, мс
Индикатор питания
Индикатор положения контактов
Потребляемая мощность, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение
Тип корпуса
Масса, г
Монтаж
(зажимы 1-3) 230 / 50
(зажимы 3-4) 24 AC/DC
<2x8 AС1 / 250В
табл.1
2NO/NC (2 переключающих)
0,1...24
<50
LED зеленый
LED красный
1,5
-25... +50
IР20
5
>10
2
III
18х90х65
винтовые зажимы 2,5 мм²
1S
67
на DIN-рейке 35 мм
Технические характеристики
PCR-515
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
1. Выключить питание;
2. Установить реле времени в распределительном щите на DIN-
рейке;
3. Провода питания подключить к зажимам 1 и 3.
4. Подключить фазный провод к зажиму 8 и 11. Нагрузку Rн1
подключить к зажиму 9 и нейтральному проводу N. агрузку Rн2
подключить к зажиму 12 и нейтральному проводу N.
5. Переключателями на панели управления установить требуемые
временные параметры работы;
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,18А
325VA
1000W
500W 325W 250W
0,45kW
8A
0,35А
24V
230V
2000VA
АC-1
Активная
нагрузка
7мкФ
8A
18
65
60
31.5
16.5
45
67
90
Подключение
Размеры корпуса
Схема подключения
Климатическое исполнение УХЛ4, диапазон рабочих температур от -
0
25...+50 °С, относительная влажность воздуха до 80% при 25 С.
Рабочее положение в пространстве - произвольное. Высота над
уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
При техническом обслуживании изделия необходимо соблюдать
«Правила техники безопасности и технической эксплуатации
электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится производитемем изделия.
По с легара н тийн о е обслуживани е изделия в ыполняет ся
производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Транспортировка изделия может осуществляться любым видом
закрыто го транспорта , обеспечиваю щи м пред охранение
упакованных изделий от механических воздействий и воздействий
атмосферных осадков. Хранение изделия должно осуществляться в
упаковке производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от минус 50° до
плюс 50°С и относительной влажности не более 80% при
температуре +25°С.
Обслуживание
Условия транспортировки и хранения
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться квалифи-
цированным персоналом.
При подключении реле необходимо следовать схеме подключения.
Гарантийный срок эксплуатации изделия - 24 месяца с даты
продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического характера;
-изделия, имеющие повреждения голографической наклейки;
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
Свидетельство о приемке
Требование безопасности
Гарантийные обязательства
Реле времени программируемое PCR-515 изготовлено и принято
в соответствии с требованиями
ТУ BY 590618749.018-2013, действующей технической
документации и признано годным для эксплуатации.
Драгоценные металлы отсутствуют
Штамп ОТК
Дата продажи
Дата выпуска
230V ~
24V ~
Rн1, Rн2 - подключаемая нагрузка
1
2
3
4
5
6
7
8
9
10
11
12
N
L
Rн2
Rн1
