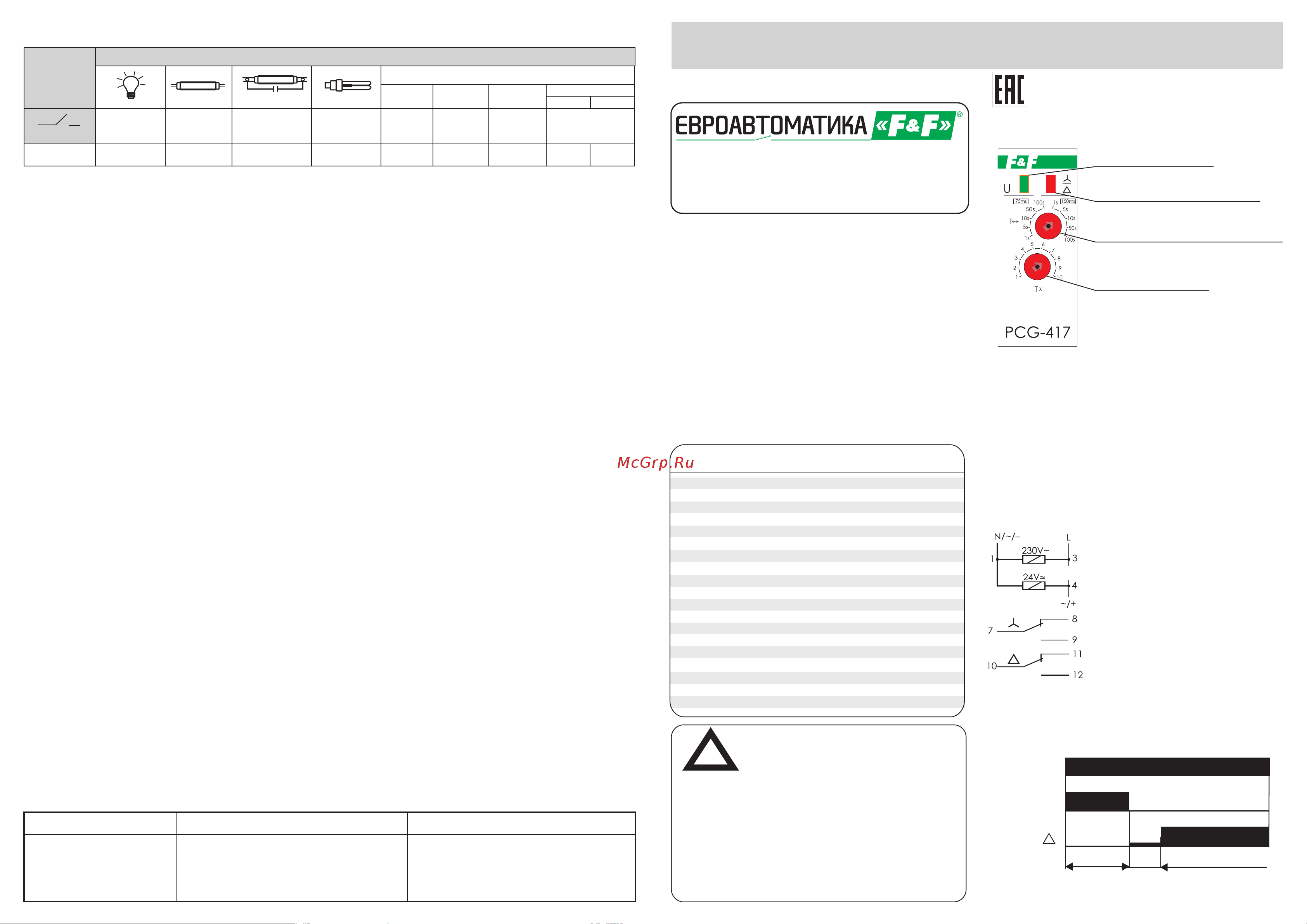

Евроавтоматика PCG-417 Инструкция по эксплуатации онлайн

Евроавтоматика PCG-417 Инструкция по эксплуатации онлайн
Реле времени программируемое
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
ТУ BY 590618749.019-2013
Реле времени программируемое PCG-417 предназначено
для управления контакторами, переключающими обмотки
электродвигателей большой мощности при пуске.
При запуске электродвигатель потребляет ток в 8 раз
превышающий ток в рабочем режиме. Поэтому пуск
электродвигателя большой мощности при слабой пита-
ющей сети сопровождается падением напряжения в
фазах, что приводит к сбоям в работе другого
оборудования. Реле времени PCG-417 состоит из 2
устройств, управляющих своим электромагнитным реле.
Каждое реле управляет отдельным контактором. В момент
пуска обмотки электродвигателя включаются в “ЗВЕЗДУ”,
что снижает пусковой ток в несколько раз. По окончании
времени выхода двигателя на рабочий режим (время t1)
наступает пауза (t2),когда оба контактора выключены,
затем только включается контактор, переключающий
обмотки в “ТРЕУГОЛЬНИК”.
Реле времени программируемое PCG-417 выполнено в
одномодульном корпусе для крепления на DIN-рейку
35мм. На панели управления находятся индикаторы
питания, переключения режимов “звезда-треугольник”,
регулятор плавной установки времени, переключатель
диапазонов с выбором времени переключения.
PCG-417
Назначение
Технические характеристики
Панель управления
Руководство по эксплуатации
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Индикатор питания
Индикатор переключения
режимов “звезда-треугольник”
Регулятор плавной
установки времени
Переключатель диапазонов
с выбором времени переключения
Назначение контактов
Диаграмма работы
t1
(7-9)
(10-12)
U
t2=75/150мс
Y
1,3 - напряжение питания 230В
1,4 - напряжение питания 24В AC/DC
7-8 - нормально замкнутые
контакты реле
7-9 - нормально открытые
контакты реле
10-11 - нормально замкнутые
контакты реле
10-12 - нормально открытые
контакты реле
“звезда-треугольник”
Напряжение питания, В/Гц
Максимальный коммутируемый ток, А
Максимальная мощность нагрузки
Контакт
Максимальный ток катушки контактора, А
Время пуска в режиме звезда, с
Время переключения, мс
Потребляемая мощность, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение
Тип корпуса
Масса, г
Монтаж
(зажим 1-3) 230 / 50
(зажим 1-4) 24 AC/DC
8 AС1 / 250B
см. табл.1
2NO/NC(2 переключающих)
2
1...1000
75 / 150
0,8
-25... +50
IР20
5
>10
2
III
18х90х65
винтовые зажимы 2,5 мм²
1S
на DIN-рейке 35 мм
Таблица № 1
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1
АC-15
АC-3
7мкФ
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
Энергосбере-
гающие, лампы
с ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,18А
325VA
1000W
500W
325W
250W
0,45kW
8A 0,35А
24V
230V
2000VA
АC-1
Активная
нагрузка
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Гарантийные обязательства
Реле времени программируемое PCG-417 изготовлено
и п р и н я т о в с о о т в е т с т в и и с т р е б о в а н и я м и
ТУ BY 590618749.019-2013, действующей технической
документации и признано годным для эксплуатации.
Драгоценные металлы отсутствуют
Штамп ОТК
Дата продажи
Дата выпуска
