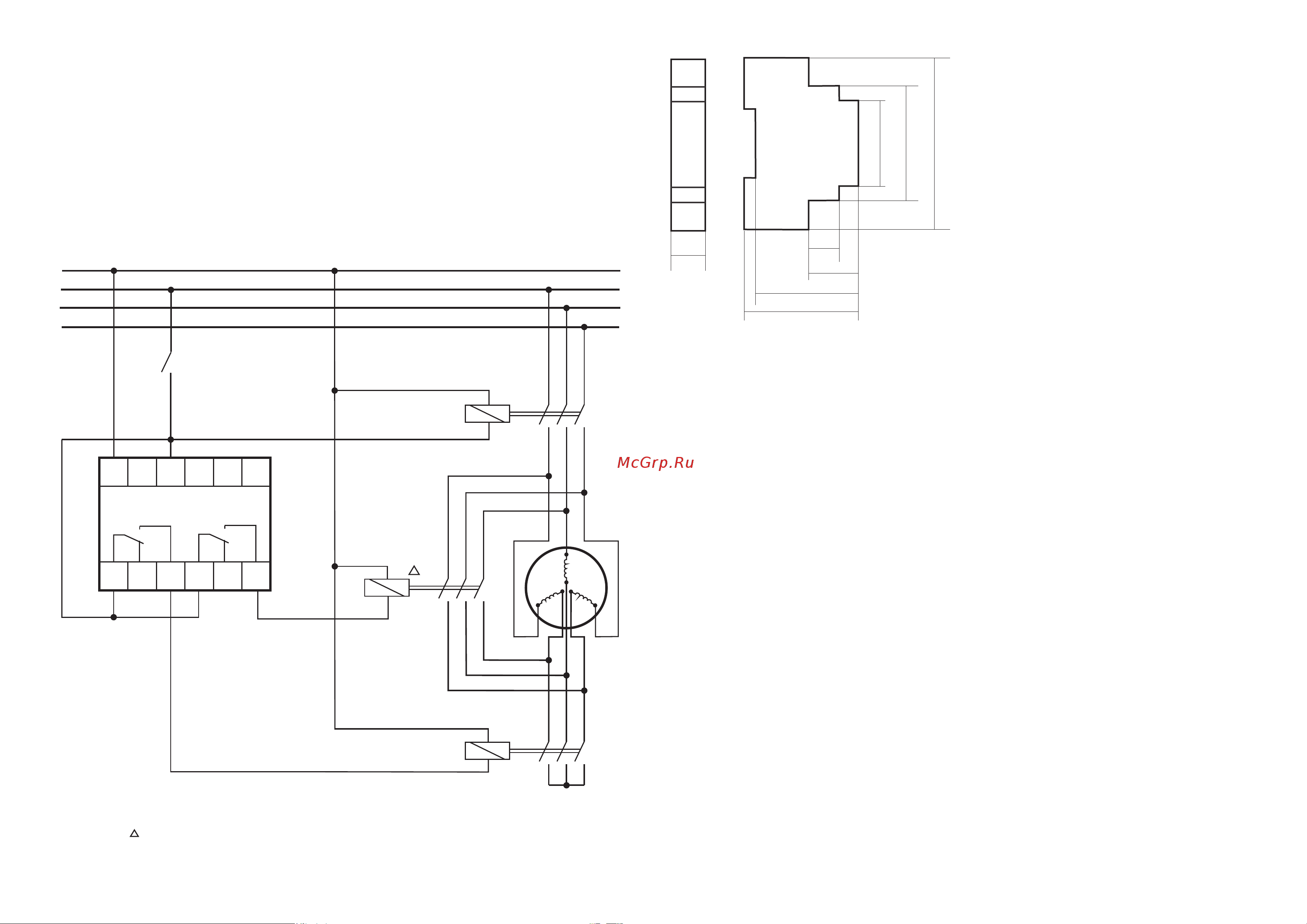

Схема подключения
U V W
X Y Z
L1
L2
L3
N
SG
S
S
Y
M
1
2
3
4
5
6
7
8
9
10
11
12
S - основной контактор
S - контактор обмотки “ТРЕУГОЛЬНИК”
Y
S
- контактор обмотки “ЗВЕЗДА”
G
1. Выключить питание;
2. Установить реле времени в распределительном щите на
DIN-рейке;
3. Провода питания подключить к зажимам 1 и 3 (230В AC)
либо к зажимам 1 и 4 (24В AC/DC ).
ВНИМАНИЕ! Подключать только одно из напряжений.
4. Подключить фазный провод к зажимам 7 и 10.
С зажима 9 снять управляющую фазу катушки контактора
обмотки «ЗВЕЗДА».
С зажима 12 снять управляющую фазу катушки контактора
обмотки «ТРЕУГОЛЬНИК».
5. Переключателем и регулятором на панели управления
установить требуемые временные параметры работы.
6. Включить напряжение питания.
Подключение
С помощью регулятора Т установить один из выбранных
диапазонов времени (для параметра задержки
переключения t2=75ms с левой стороны шкалы, а для
параметра задержки переключения t2=100ms с правой
стороны шкалы) и регулятором Тх установить значение по
шкале от 1 до 10. Произведение этих величин равно
времени работы (например, t1=1х7=7 секунд).
Установка времени пуска и
времени задержки переключения
Размеры корпуса
18
65
60
31.5
16.5
45
67
90
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температ урах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
ВНИМАНИЕ!
Комплект поставки
Реле времени программируемое...................................
Руководство по эксплуатации.............. ..........................
Упаковка..........................................................................
1шт
1шт
1шт
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Условия реализации и утилизации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
0
воздуха до 80% при 25 С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Обслуживание
Транспортировка изделия может осуществляться любым
видо м закрытого тран спорта, обе спечивающ им
предохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Условия транспортировки и хранения
Эксплуатация изделия должна осуществляться в соот-
ветствии с требованиями, изложенными в руководстве по
эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Требование безопасности
