Инструкция по эксплуатации Страница: 1

Евроавтоматика PCU-507 Инструкция по эксплуатации онлайн

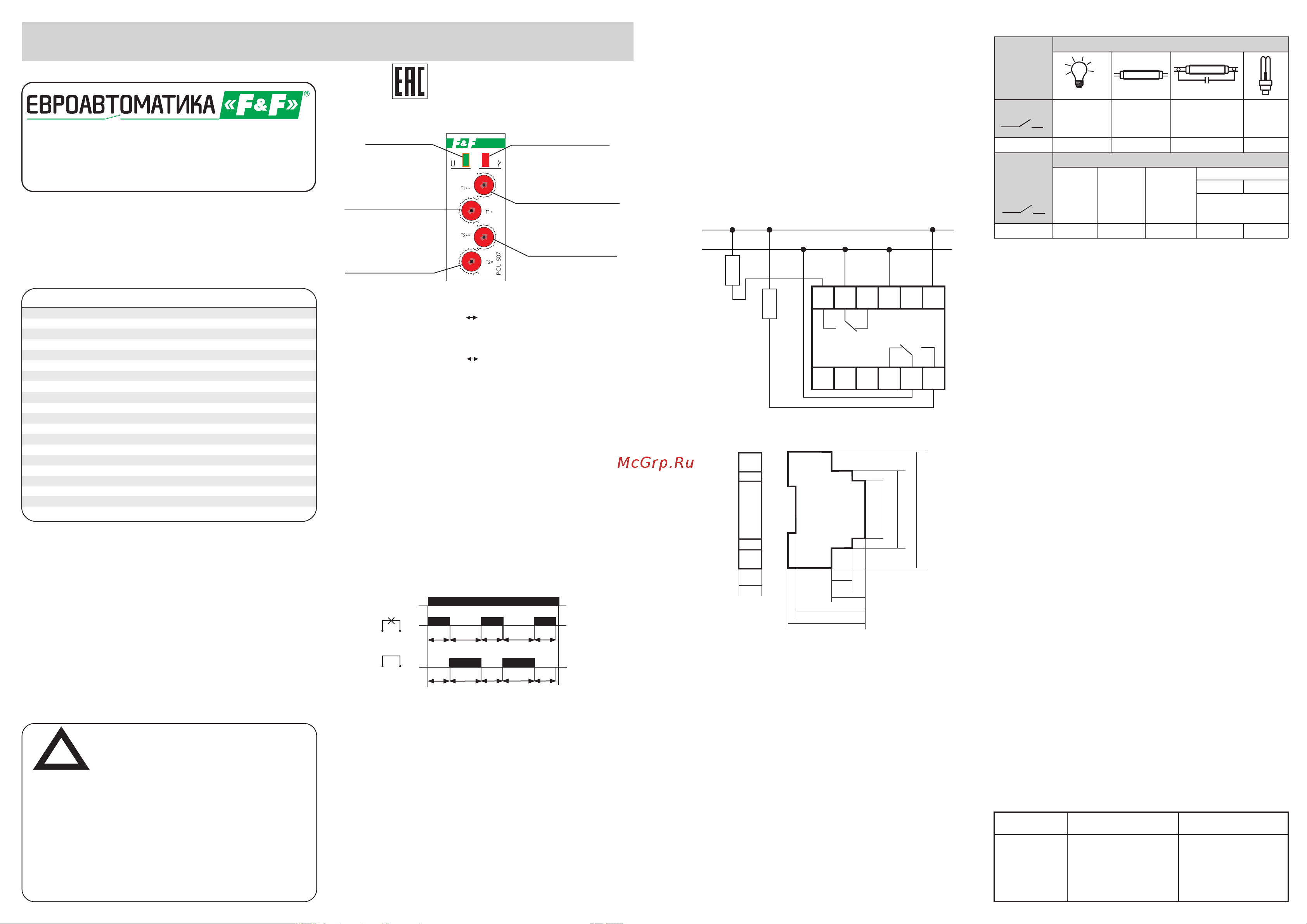

Плавная установка

времени t2

Плавная установка

времени t1

Переключатель(регулятор)

диапазона времени t2

диапазона времени t1

Индикатор включения

нагрузки

Индикатор

питания

Реле времени PCU-507 предназначено для включения/ выключения

потребителей в системах промышленной и бытовой автоматики: в

вентиляционных, отопительных, осветительных и т.п. на заданный

отрезок времени.

Установка двух независимых временных выдержек t1 и t2

(время работы и время перерыва).

ТУ BY 590618749.018-2013

0,1s

OFF

10s

10m

0,1s

OFF

10s

10m

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

Выбор той или иной функции можно сделать с помощью

перемычки на винтовых зажимах 7-9.

Циклическая работа с задержкой выключения (7-9 перемычка

отсутсвует): при отсутствии напряжения питания контакты

исполнительного реле находятся в положении 2-3 и 11-10. После

подачи напряжения питания контакты исполнительного реле

переключаются в положение 2-1 и 11-12 на время t1. По истечении

времени t1 контакты исполнительного реле переключаются в

положение 2-3 и 11-10 на время t2. Далее происходит повторение

цикла до отключения напряжения питания.

Циклическая работа с задержкой включения (7-9 перемычка

установлена): когда напряжение питания подано , контакты

исполнительного реле остаются в положении 2-3 и 11-10 на время t1.

По истечении времени t1 контакты исполнительного реле

переключаются в положение 2-1 и 11-12 на время t2. По истечении

времени t2 контакты исполнительного реле переключаются в

положение 2-3 и 11-10 на время t1. Цикл повторяется до отключения

напряжения питания.

Реле времени программируемое PCU-507

Панель управления

Выдержка времени отсчитывается с момента включения питания;

При включенном питании реле не реагирует на изменение диапазона

времени;

Для изменения диапазона времени необходимо отключить питание и

переключателем установить необходимый диапазон;

Работа с новым диапазоном времени начинается только после

отключения и повторного включения напряжения питания.

Примечание

Диаграмма работы

Принцип работы

Установка времени

С помощью регулятора Т1 установить один из выбранных

диапазонов времени и регулятором Т1х установить значение по

шкале от 1 до 12. Произведение этих величин равно времени работы

(например, 1х7=7минут).

С помощью регулятора Т2 установить один из выбранных

диапазонов времени и регулятором Т2х установить значение по

шкале от 1 до 12. Произведение этих величин равно времени

«отдыха» (например, 1х12=12минут).

Временные диапазоны

0,1s : 0,1÷1,2 с. 10m : 10÷120 мин.

1s : 1÷12 с. 2h : 2÷24 часа.

10s : 10÷120 с. 1d : 1÷12 суток (24÷288 часов.)

1m : 1÷12 мин. 2d : 2÷24 суток (48÷576 часов.)

Назначение

Руководство по эксплуатации

Изделия реализуются через дилерскую сеть предприятия.

Утилизировать как электронную технику

Условия реализации и утилизации

Реле времени программируемое..................................................

Руководство по эксплуатации.............. .........................................

Упаковка.........................................................................................

1шт

Комплект поставки

Перед подключением изделия к электрической сети (в случае

его хранения или транспортировки при низких температурах),

для исключения повреждений вызванных конденсацией влаги,

необходимо выдержать изделие в теплом помещении не менее

2-х часов.

ВНИМАНИЕ!

Напряжение питания, В/Гц

Максимальный коммутируемый ток, А

Максимальная мощность нагрузки

Контакт

Диапазон выдержки времени, с-суток

Задержка срабатывания, мс

Индикатор питания

Индикатор положения контактов

Потребляемая мощность, Вт

Диапазон рабочих температур,°С

Степень защиты

Коммутационная износостойкость, циклов

Степень загрязнения среды

Категория перенапряжения

Габариты (ШхВхГ), мм

Подключение

Тип корпуса

Масса, г

Монтаж

230 / 50

<2x8 AС1 / 250В

табл.1

2NO/NC (2 переключающих)

0,1...24

<50

LED зеленый

LED красный

1,5

-25... +50

IР20

>10

III

18х90х65

винтовые зажимы 2,5 мм²

на DIN-рейке 35 мм

Технические характеристики

Изделие следует подключать к однофазной

сети согласно существующим нормам

электробезопасности. Правила подключения

описаны в данном руководстве. Работы,

связанные с установкой, подключением и

регулировкой должны проводиться квалифицированым

специалистом после ознакомления с руководством по

эксплуатации и функциями устройства. Перед началом

установки следует убедиться в отсутствии напряжения на

подключаемых проводах. Самовольное вскрытие корпуса

влечет за собой утрату права на гарантийное обслуживание

изделия, а также может стать причиной поражения

электрическим током. Изделие должно использоваться

по его прямому назначению. По вопросам монтажа и работы

устройства обращаться в службу технической поддержки.

ВНИМАНИЕ

1. Выключить питание.

2. Установить реле времени в распределительном щите на DIN-

рейке.

3. Провода питания подключить к зажимам 4 и 6.

4. Через зажимы 1, 2 и 11, 12 подключить, соответственно,

управляемую нагрузку Rн1 и Rн2 (согласно схеме подключения).

5. Переключателями на лицевой панели установить требуемую

функцию и временные параметры работы.

6. Установить перемычку на зажимах 7-9, если необходимо.

7. Включить напряжение питания.

ON - при поданном напряжении питания контакты исполнительного

реле переключаться в положение 2-1 и 11-12.

OFF - при поданном напряжении питания контакты

исполнительного реле останутся в положении 2-3 и 11-10.

Rн1, Rн2 - подключаемая нагрузка

Rн2

Rн1

Мощность нагрузки

Таблица 1

Ток

контактов

реле

Категория применения

DC-1АC-15АC-3

Накаливания,

галогенные,

электронагре-

ватели

Люминис-

центные

Люминисцентные

скомпенсирован-

ные

ЭСЛ, LED

лампы с

ЭПРА

Элекро-

двигатели

Катушки

контакторов

Безиндуктивная

нагрузка постоян-

ного тока

0,18А

325VA

1000W

500W 325W 250W

0,45kW

0,35А

24V

230V

2000VA

АC-1

Активная

нагрузка

7мкФ

31.5

16.5

Размеры корпуса

Климатическое исполнение УХЛ4, диапазон рабочих температур от -

25...+50 °С, относительная влажность воздуха до 80% при 25 С.

Рабочее положение в пространстве - произвольное. Высота над

уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не

содержащая пыли в количестве, нарушающем работу реле, а также

агрессивных газов и паров в концентрациях, разрушающих металлы

и изоляцию.

По устойчивости к перенапряжениям и электромагнитным помехам

устройство соответствует ГОСТ IEC 60730-1.

Условия эксплуатации

При техническом обслуживании изделия необходимо соблюдать

«Правила техники безопасности и технической эксплуатации

электроустановок потребителей».

При обнаружении видимых внешних повреждений корпуса изделия

дальнейшая его эксплуатация запрещена.

Гарантийное обслуживание производится производитемем изделия.

Пос легара нтий ное о бсл у живание и зд ел ия выполня ется

производителем по действующим тарифам.

Перед отправкой на ремонт, изделие должно быть упаковано в

заводскую или другую упаковку, исключающую механические

повреждения.

Транспортировка изделия может осуществляться любым видом

закрытого тран спорта, обес печивающим предохранени е

упакованных изделий от механических воздействий и воздействий

атмосферных осадков. Хранение изделия должно осуществляться в

упаковке производителя в закрытых помещениях с естественной

вентиляцией при температуре окружающего воздуха от минус 50° до

плюс 50°С и относительной влажности не более 80% при

температуре +25°С.

Обслуживание

Условия транспортировки и хранения

Эксплуатация изделия должна осуществляться в соответствии с

требованиями, изложенными в руководстве по эксплуатации.

Перед установкой необходимо убедиться в отсутствии внешних

повреждений устройства.

Изделие, имеющее внешние механические повреждение,

эксплуатировать запрещено.

Не устанавливайте реле без защиты в местах где возможно

попадания воды или солнечных лучей.

Реле должно устанавливаться и обслуживаться квалифи-

цированным персоналом.

При подключении реле необходимо следовать схеме подключения.

Гарантийный срок эксплуатации изделия - 24 месяца с даты

продажи.

Срок службы 10 лет.

При отсутствии даты продажи гарантийный срок исчисляется с даты

изготовления

СООО “Евроавтоматика ФиФ” гарантирует ремонт или замену

вышедшего из строя изделия при соблюдении правил эксплуатации

и отсутствии механических повреждений.

В гарантийный ремонт не принимаются:

- изделия, предъявленные без паспорта предприятия;

- изделия, бывшие в негарантийном ремонте;

-изделия, имеющие повреждения механического характера;

-изделия, имеющие повреждения голографической наклейки;

Предприятие изготовитель оставляет за собой право вносить

конструктивные изменения, без уведомления потребителя, с

целью улучшения качества и не влияющие на технические

характеристики и работу изделия.

Свидетельство о приемке

Требование безопасности

Гарантийные обязательства

Реле времени программируемое PCU-510 изготовлено и принято

в соответствии с требованиями

ТУ BY 590618749.018-2013, действующей технической

документации и признано годным для эксплуатации.

Драгоценные металлы отсутствуют

Штамп ОТК

Дата продажи

Дата выпуска

Подключение

Схема подключения
