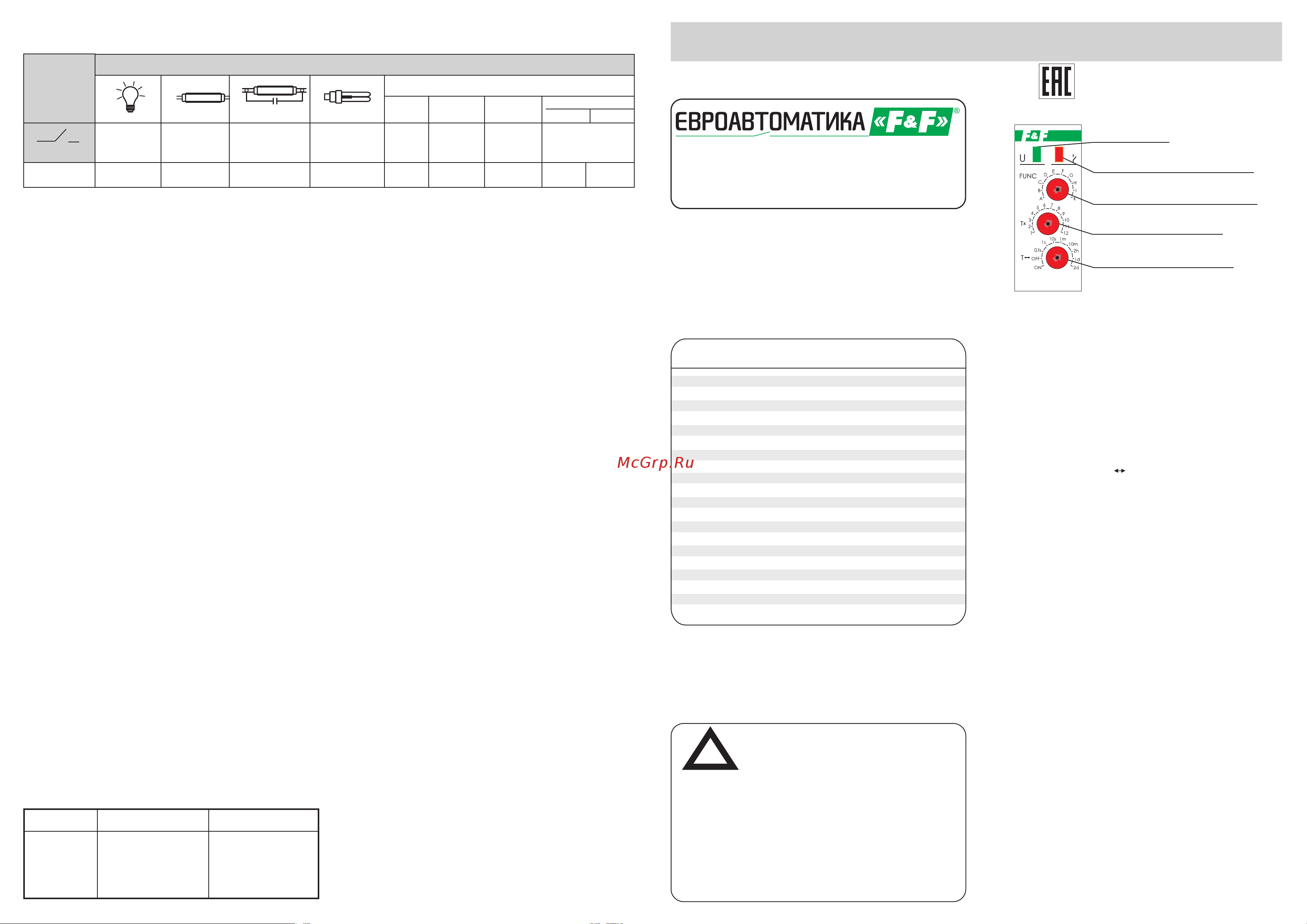

Панель управления
ТУ BY 590618749.018-2013
Реле времени программируемое PCS-516 предназначено
для включения/выключения потребителя в системах
промышленной и бытовой автоматики на заданный
отрезок в времени. Выдержка времени отсчитывается с
момента подачи питания или замыкания (размыкания)
управляющего контакта.
Регулятор плавной
установки времени
Индикатор
питания
Индикатор переключения
контактов реле
Переключатель выбора
функции
Переключатель
диапазонов времени
PCS-516
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Реле времени программируемое PCS-516
Примечание
Установка времени
С помощью регулятора Т установить один из выбранных
диапазонов времени и регулятором Тх установить
значение по шкале от 1 до 12. Произведение этих величин
равно времени работы (например, 1х7=7минут).
Реле времени программируемое PCS-516 выполнено в
одномодульном корпусе для крепления на DIN-рейку
35мм. На панели управления находятся индикаторы
питания, переключения контактов исполнительного реле,
регулятор плавной установки времени, переключатель
диапазонов времени, переключатель выбора функции.
Временные диапазоны
0,1s : 0,1÷1,2 с. 10m : 10÷120 мин.
1s : 1÷12 с. 2h : 2÷24 часа.
10s : 10÷120 с. 1d : 1÷12 суток (24÷288 часов.)
1m : 1÷12 мин. 2d : 2÷24 суток (48÷576 часов.)
Установленные диапазоны времени отсчитываются с
момента включения питания.
В установленном диапазоне времени при включенном
питании реле не реагирует на изменение диапазона отсчи-
тываемого отрезка времени.
Работа с измененным диапазоном времени и функции
начинается после повторного включения питания или при
кратковременном нажатии кнопки RESET после совер-
шения изменений.
Если при включенном питании изменяется функция на
другую функцию, и при этом нажать кнопку START, то
устройство выполнит первоначально установленную
функцию, а затем отменит ее (переключит на новую функ-
цию). Очередное нажатие кнопки START вызовет выпол-
нение новой функции.
Назначение
Руководство по эксплуатации
Напряжение питания, В
Максимальный коммутируемый ток, А
Максимальная мощность нагрузки
Контакт
Диапазон выдержки времени, с-суток
Задержка срабатывания, мс
Индикатор питания
Индикатор положения контактов
Потребляемая мощность, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение
Тип корпуса
Масса, г
Монтаж
(зажимы 1-3) 230 AC
(зажимы 1-6) 24 AC/DC
<8 AС1 / 250В
табл.1
1NO/NC (1 переключающий)
0,1...24
<50
LED зеленый
LED красный
1,5
-25... +50
IР20
5
>10
2
III
18х90х65
винтовые зажимы 2,5 мм²
1S
62
на DIN-рейке 35 мм
Технические характеристики
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Реле времени программируемое...................................
Руководство по эксплуатации.............. ..........................
Упаковка..........................................................................
1шт
1шт
1шт
Комплект поставки
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1
АC-15
АC-3
7мкФ
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
Энергосбере-
гающие, лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,18А
325VA
1000W
500W
325W
250W
0,45kW
8A 0,35А
24V
230V
2000VA
АC-1
Активная
нагрузка
Таблица 1
Эксплуатация изделия должна осуществляться в соот-
ветствии с требованиями, изложенными в руководстве по
эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Требование безопасности
Гарантийные обязательства
Реле времени программируемое PCS-516 изготовлено и
принято в соответствии с требованиями
ТУ BY 590618749.018-2013, действующей технической
документации и признано годным для эксплуатации.
Драгоценные металлы отсутствуют
Штамп ОТК
Дата продажи
Дата выпуска
