1. Выключить питание;
2. Установить реле времени в распределительном щите
на DIN-рейке;
3. Провода питания подключить к зажимам 1 и 3 (230B)
либо 1 и 6 (24В AC/DC)
ВНИМАНИЕ! Подключать только одно из напряжений.
4. Нагрузку и входы управления в соответствии со
схемой подключения и требуемой функцией (контакты
исполнительного реле изолированы от элементов схемы
и напряжения питания).
5.Включить питание. Зеленый светодиод U (напряжение
питания) должен гореть, а красный R (включение
исполнительного реле) загорается в соответствии с
установленной функцией и выдержкой времени.
А- (включение с задержкой).
После подачи напряжения питания начинается отсчет
времени t. После истечения этого времени контакты
исполнительного реле замыкаются. Такое состояние
продолжается до момента выключения питания.
С- (циклическая работа).
После подачи напряжения питания происходит замыкание
и размыкание контактов исполнительного реле с
установленным временным интервалом. С момента
подачи питания размыкание контактов, затем замыкание и
т.д.
D- (циклическая работа).
После подачи напряжения питания происходит замыкание
и размыкание контактов исполнительного реле с
установленным временным интервалом. С момента
подачи питания замыкание контактов, затем размыкание и
т.д.
Е- замыкание контактов исполнительного реле на время
0,5 секунды . По истечении заданного времени t.
F- контакты исполнительного реле замыкаются на
установленное время t при подаче напряжения на вход
START. В этот период времени устройство не реагирует
на импульсы START.
В- (выключение с задержкой).
Посл е п одачи тн а п ряжени я п и тания к о нтак т ы
исполнительного реле замыкаются. По истечении
установленого времени t контакты размыкаются, и реле
возвращается в исходное состояние.
G - отсчёт времени начинается после отключения сигнала
START.
Во время отсчёта времени реле не реагирует на сигнал
START.
H - подача напряжения на вход START вызывает
включение исполнительного реле, а сброс его начало
отсчета времени t. Подача последующих импульсов
START и сброс его вызывает продолжение цикла работы
на время t.
I - По окончании подачи напряжения на вход START
начинается отсчет заданного времени t по истечении,
которого, контакты исполнительного реле замыкаются на
время - 0,5 сек.
K - Выключение реле на определенное время t. При
подаче напряжения на вход START начинается отсчет
времени. В ходе отсчета устройство не реагирует на
сигнал START.
Подключение
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температ урах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
ВНИМАНИЕ!
1
2
3
4
5
6
7
8
9
10
11
12
N
L
Rн
Rн - подключаемая нагрузка
RESET
START
L/N/+

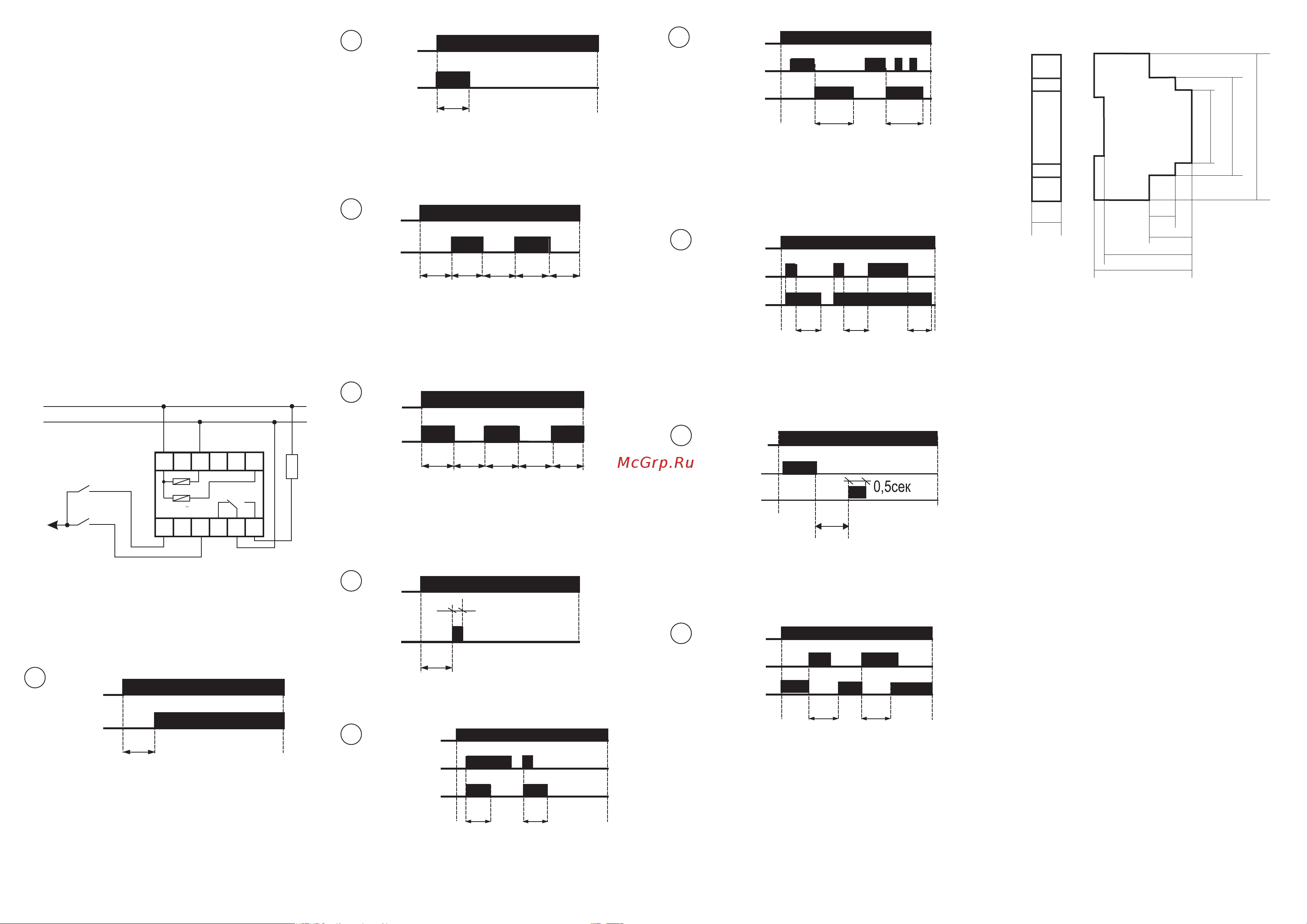

Схема подключения
230V ~
24V ~
Диаграммы работы
18
65
60
31.5
16.5
45
67
90
Размеры корпуса
А
R
Un
t
B
Un
R
t
C
R
Un
t
t
t
t t
D
E
F
G
H
I
K
R
t
t
t
t t
Un
0,5s
R
Un
t
t
Un
START
R
t t
Un
START
R
t t
Un
START
R
t t
Un
START
R
Un
START
R
t t t
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Условия реализации и утилизации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
0
воздуха до 80% при 25 С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упак о в а н о в завод скую и л и д р у г у ю упак о в к у,
исключающую механические повреждения.
Обслуживание
Транспортировка изделия может осуществляться любым
видом закрытого тр анспорта, обеспечивающи м
предохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Условия транспортировки и хранения
