12
12) Залейте нагревательный мат слоем
раствора для крепления плитки толщиной
5–8 мм и дайте ему высохнуть в соответ-
ствии с инструкцией по применению ис-
пользуемой плиточной смеси. Мы рекомен-
дуем использовать плиточную сухую смесь
для теплых полов (рис. 16).
15) Заделайте раствором канавку на сте-
не, в которой подведены к терморегулятору
провода питания и заземляющего контура,
установочные провода нагревательного
мата, соединительные провода датчи-
ка температуры в гофрированной трубке
(рис. 17).
16) Уложите керамическую плитку, ис-
пользуя вновь приготовленный клеевой
раствор. Максимальное тепловое сопро-
тивление между нагревательным матом
и помещением, создаваемое слоем раство-
ра и керамической плиткой, должно быть
не более 0,06 м
2
·К/Вт. Толщина керамиче-
ских плиток покрытия должна составлять
не менее 5 мм.
17) После полного высыхания раствора для
крепления плитки тонкий теплый пол НА-
ЦИОНАЛЬНЫЙ КОМФОРТ готов к работе.
Включите его, следуя указаниям паспорта
на терморегулятор.

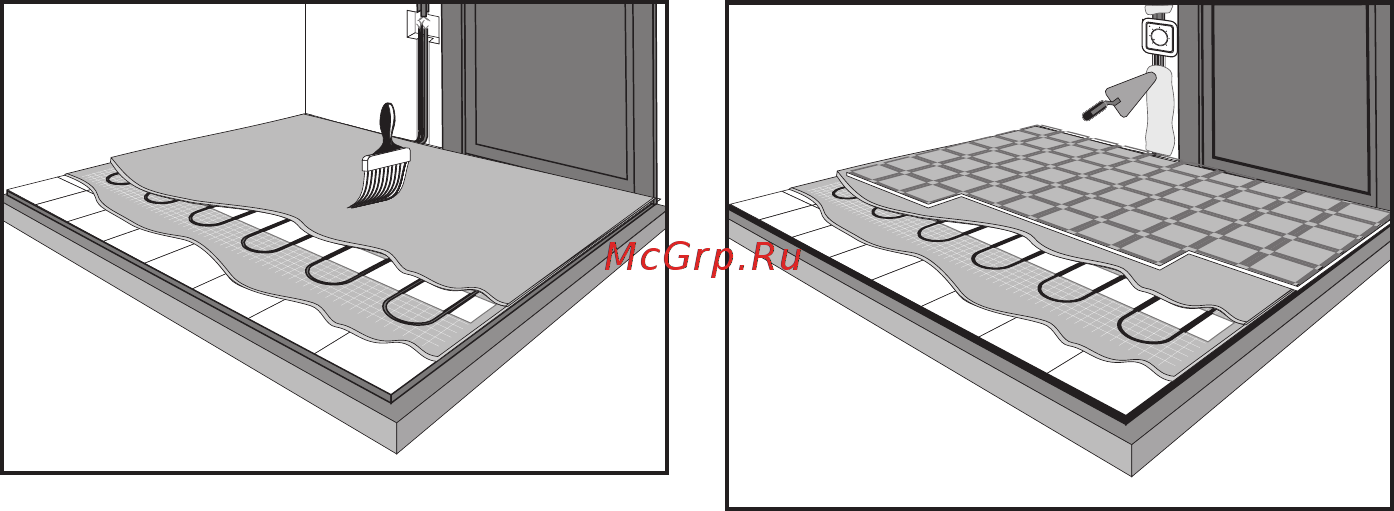

Рис. 16
Рис. 17
13) После высыхания проверьте отсутствие
повреждений нагревательного мата и дат-
чика температуры в процессе укладки пли-
точной смеси, измерьте сопротивление на-
гревательного мата и датчика температуры.
Их значения должны соответствовать па-
спортным данным. Результаты измерений
зафиксировать в протоколе или на схеме
раскладки мата.
14) В соответствии с прилагаемыми Па-
спортами на терморегулятор и нагрева-
тельный мат произведите подключение
к терморегулятору нагревательного мата,
датчика температуры; подключите к термо-
регулятору электропитание, произведите
заземление.
