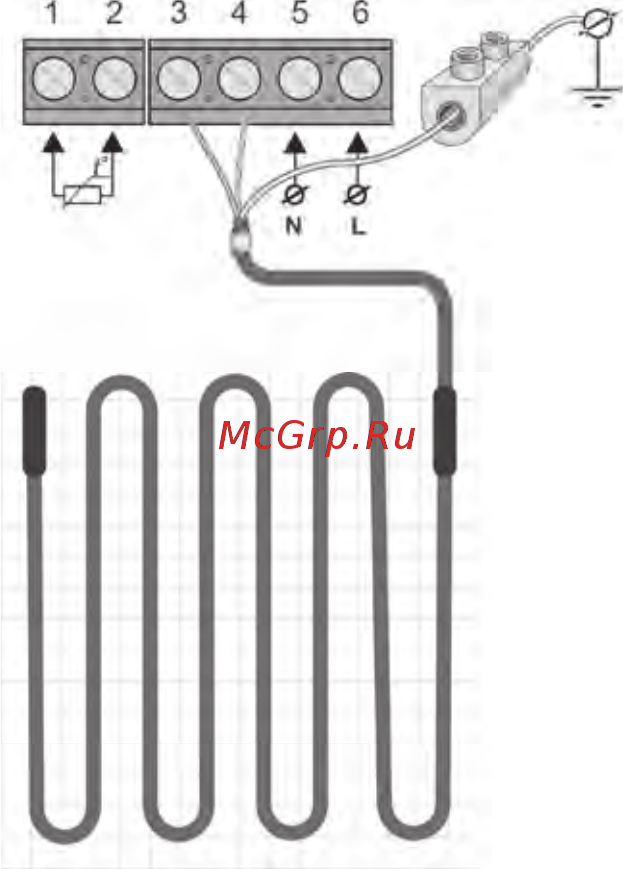

Рис. 4. Схема подключения

двухжильного нагревательного мата

3.1.2. Двухжильный

нагревательный мат 2НК

Двухжильный нагревательный мат пред-

ставляет собой нагревательную секцию

из экранированного кабеля, закрепленную

на стеклосетке. Нагревательный мат осна-

щен с одной стороны соединительной муф-

той и установочным проводом, с другой –

концевой муфтой.

Двухжильная конструкция нагреватель-

ного кабеля позволяет подавать питание с

одного конца. Это упрощает раскладку мата

в помещении.

Для правильного подключения мата 2НК

обратите внимание на расцветку изоляции

жил установочного провода.

Жила с изоляцией коричневого цвета под-

ключается к клемме 3. Жила с изоляцией го-

лубого (светло-синего) цвета подключается

к клемме 4. Вывод экрана (жила в изоляции

желто-зеленого цвета) необходимо подклю-

чить к заземляющему контуру здания (или

нулевому проводу – к клемме 5 (рис. 4).

220 В~ 50 Гц
