11
Клеммы подключения стабилизатора находятся на задней стороне корпуса
под защитной крышкой (см. рис. 2). Сечение подводящих силовых проводов и
защитного заземления должно соответствовать подключаемой нагрузке.
Необходимо обеспечить надежный контакт провода в клемме. Для защиты
провода от передавливания винтом клеммы рекомендуется использовать
специальные монтажные гильзы. Провод должен быть освобожден от изоляции
и хорошо зачищен от оксидной пленки. Провода, выходящие из клеммной
колодки, не должны иметь повреждений или обнаженных участков. Кабели
следует подводить через гермовводы .
В случае неправильного выбора проводов или плохого контакта, клеммы
могут довольно сильно нагреваться.
Возврат стабилизатора по причине оплавления клеммной колодки со
стороны подводящих кабелей, не является гарантийным случаем !
Во время монтажа необходимо следить за тем, чтобы посторонние
предметы (обрезки кабелей, крепѐжные элементы, мелкий инструмент и т.п.) не
попали внутрь корпуса.
Внимание ! Запрещено класть стабилизатор на лицевую панель !

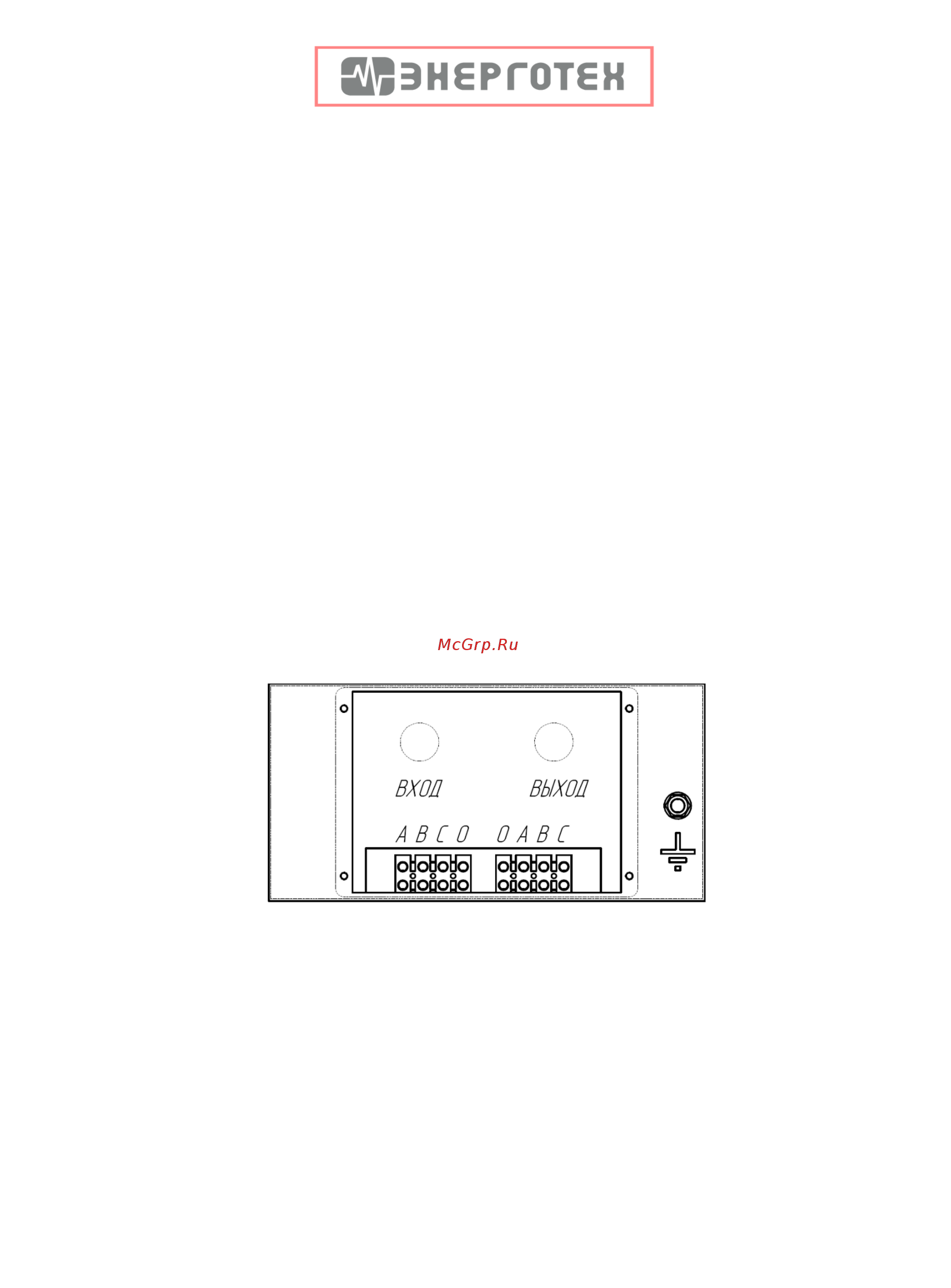

Рисунок 2. Внешний вид клемм подключения стабилизатора.
Перед первым включением стабилизатора необходимо внимательно
проверить правильность всех соединений !
Официальный представитель в
г. Санкт-Петербурге
Компания «Энерготех-СПб»
Октябрская наб. д. 104 корпус 1 офис 408
Тел. (812) 921-52-96 (812) 924-27-83
