8. ПОРЯДОК ЭКСПЛУАТАЦИИ
Если стабилизатор подключен правильно, то после включения на всех
индикаторах загорается подсветка, надпись «ЭНЕРГОТЕХ» и идет обратный
отсчет (2-1-0). Затем на индикаторах появится, так называемый, «нулевой
экран» с основной информацией о работе стабилизатора (см. рис. 3). Кнопки
служат для доступа к дополнительным «экранам» (см. табл. 3).

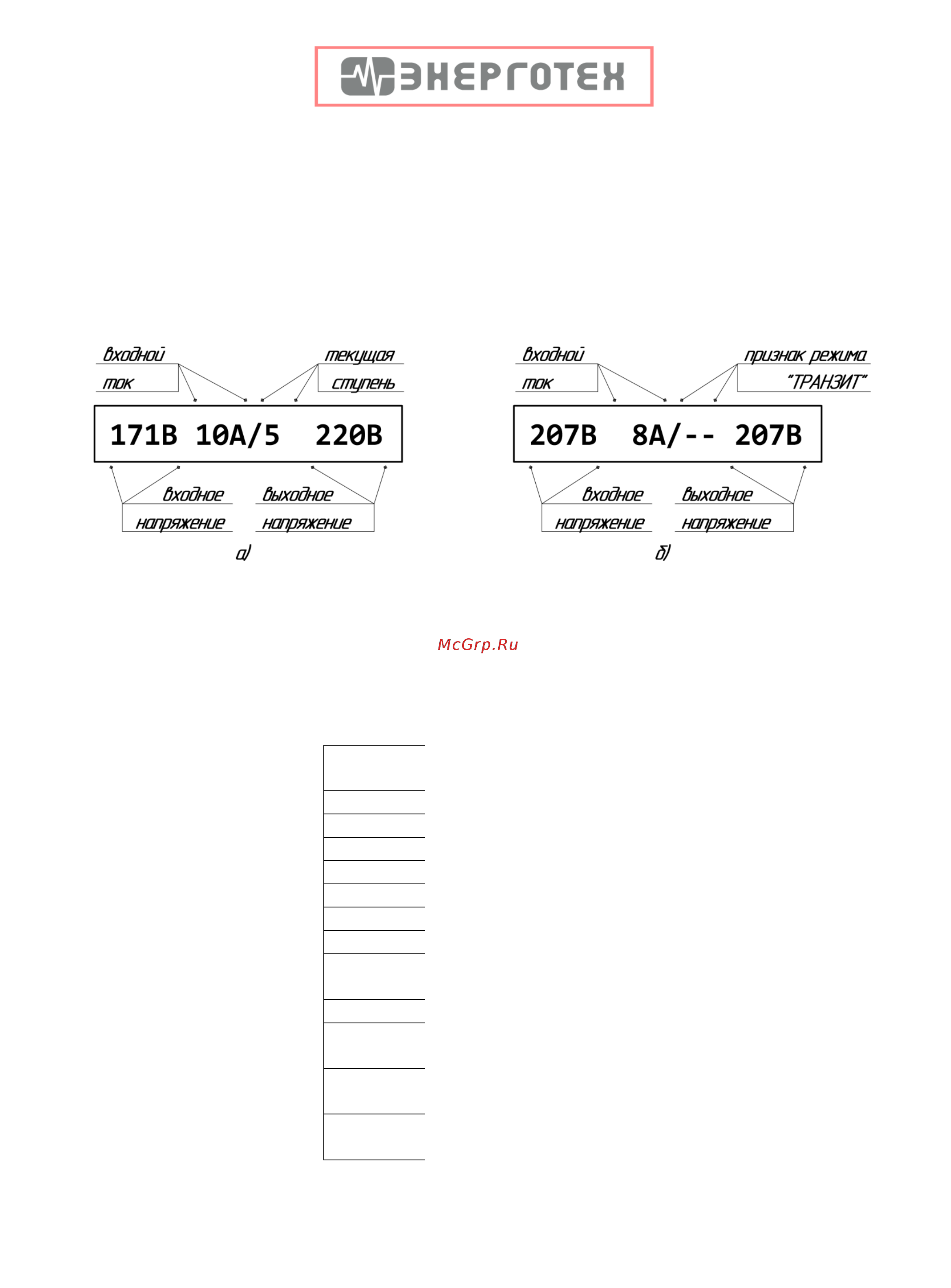

Рисунок 3. Примеры изображений на одном из индикаторов стабилизатора
(«нулевой экран») а) в режиме «Стабилизация»; б) в режиме «Транзит».
Таблица 3 – Описание «экранов» стабилизатора, доступных пользователю
«Экран»
Свойство
Исходное
значение
Описание
Номер
Код
[ 4]
Ttr
просмотр
Условная температура трансформатора
(уменьшается с нагревом, отключение при 85)
[ 5]
Tsw
просмотр
Условная температура силовых ключей
(уменьшается с нагревом, отключение при 116)
[ 7]
Fun
тест
0
Проверка работы вентилятора
[ 8]
Brk
тест
0
Проверка работы расцепителя
[ 9]
Tmo
настройка
151
Задержка включения в 20мс интервалах (151 = 3 сек)
[11]
Uof
настройка
244
Верхний предел выходного напряжения, В
[12]
Ust
настройка
220
Номинальное выходное напряжение, В
[14]
Umn
настройка
60
Нижний предел выходного напряжения, В
[15]
Imx
просмотр
Максимальный входной ток, А
[17]
Eor
просмотр
0
Коды всех аварийных ситуаций, возникших с
момента последнего включения
[18]
Pwr
просмотр
Номинальная мощность стабилизатора, кВА
[20]
Sin
просмотр
Минимальное и максимальное значения входного
напряжения (за время непрерывной работы), В
[21]
Sou
просмотр
Минимальное и максимальное значения выходного
напряжения (за время непрерывной работы), В
[22]
Sii
просмотр
Минимальное и максимальное значения входного
тока (за время непрерывной работы), А
t-
сброс
Время непрерывной работы
(дни: часы: минуты: секунды)
[24]
Phs
настройка
ON
Включение/отключение защиты от неполнофазного
режима
Официальный представитель в
г. Санкт-Петербурге
Компания «Энерготех-СПб»
Октябрская наб. д. 104 корпус 1 офис 408
Тел. (812) 921-52-96 (812) 924-27-83
