0478 192 9907 C - NL
200

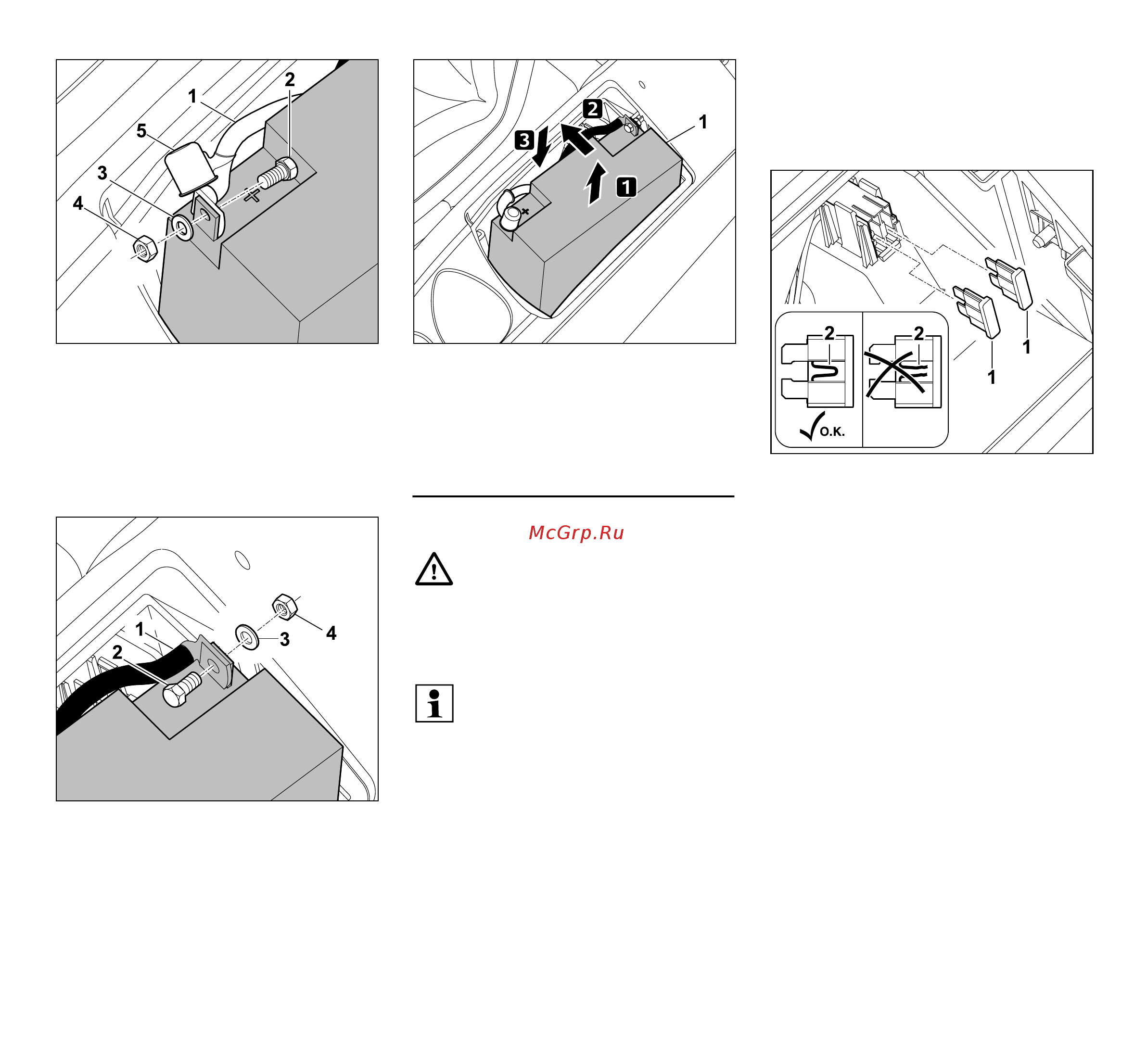

Rode kabel (1) aan de pluspool (+) van de
accu met bout (2), ring (3) en moer (4)
bevestigen.
De schroefverbinding met behulp van twee
moersleutels SW8 met 4 - 5Nm
vastdraaien. Afdekkap (5) volledig over de
schroefverbinding heen stulpen.
Zwarte kabel (1) aan de minuspool (–) van
de accu met bout (2), ring (3) en moer (4)
bevestigen.
De schroefverbinding met behulp van twee
moersleutels SW8 met 4 - 5Nm
vastdraaien.
Accu (1) opheffen en licht naar binnen
kantelen. Accu voorzichtig plaatsen en
erop letten dat de beide aansluitkabels
correct in het accuvak zitten.
● Accuvak sluiten. (Ö 15.18)
15.20 Zekeringen
Steekzekeringen controleren:
De steekzekeringen bevinden zich in het
accuvak.
● Verbrandingsmotor uitschakelen.
(Ö 13.3)
● Handrem aantrekken. (Ö 8.14)
● De contactsleutel eruit trekken en op
een veilige plek bewaren.
● Accuvak openen. (Ö 15.18)
Steekzekeringen (1) verwijderen.
Inspecteer visueel of de draad in het
kunststof (2) beschadigd (doorgebrand) is.
Beschadigde zekeringen vervangen.
● Accuvak sluiten. (Ö 15.18)
Hoofdzekering controleren:
De hoofdzekering (150 ampere) bevindt
zich achter de accu.
● Accu uitbouwen. (Ö 15.19)
Brandgevaar!
De zekeringen mogen nooit met
een draad of folie worden afgedekt.
Plaats nooit een zekering met een
andere dan de voorgeschreven
capaciteit (ampère).
Als er binnen korte tijd weer een
zekering doorbrandt, is een defect
(b.v. kortsluiting) de mogelijke
oorzaak.
Neem contact op met een
vakhandelaar. VIKING beveelt u de
VIKING dealer aan.
Model
Hefvoorzie-
ning
Elektrisch
systeem
MT 5097 10 A 10 A
MT 5097 C 10 A 10 A
MT 5097 Z 15 A 10 A
MT 5112 Z 15 A 10 A
MT 6112 C 10 A 10 A
MT 6112 ZL 15 A 10 A
MT 6127 ZL 15 A 10 A
