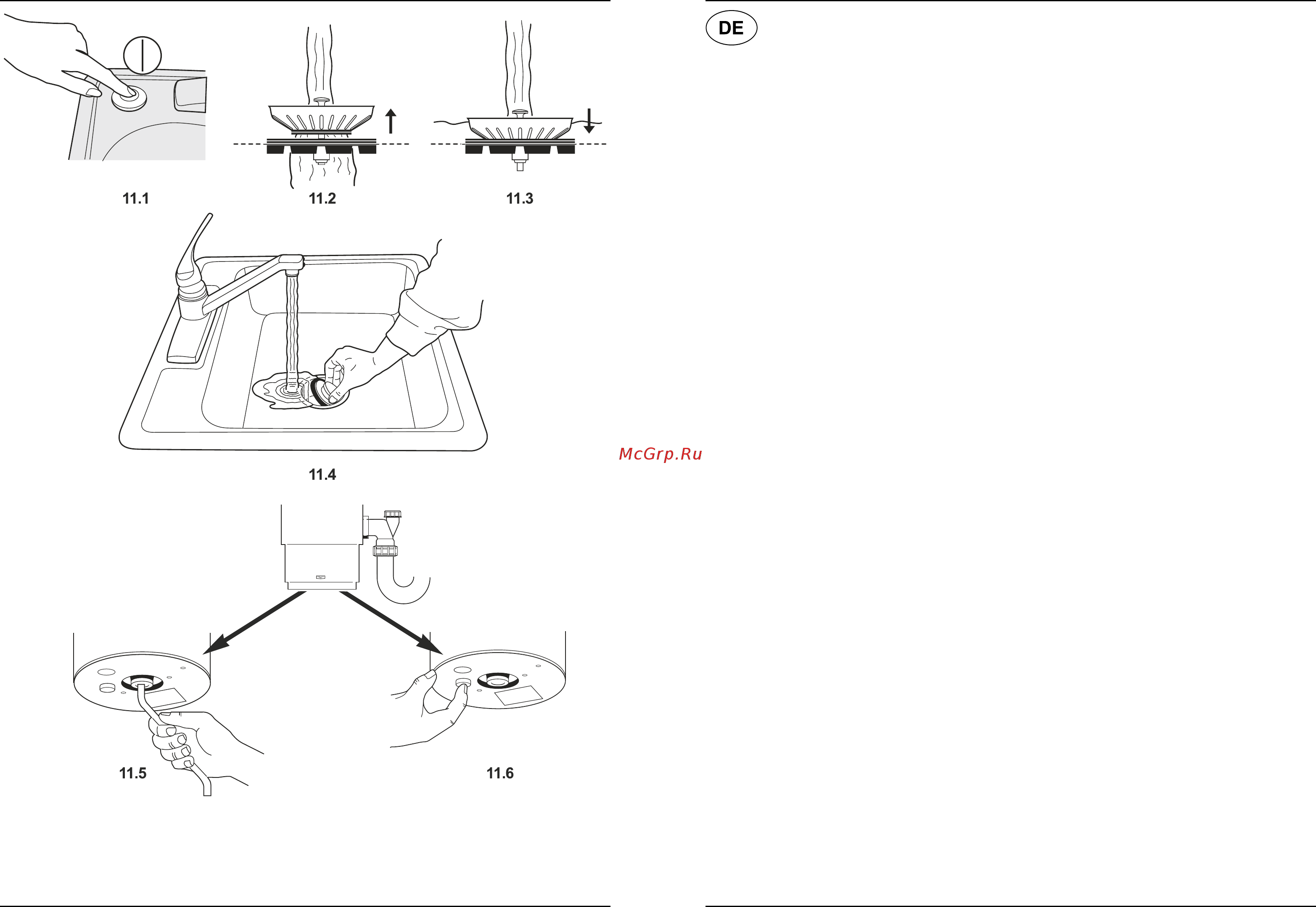

INSTALLATIONSANLEITUNG,
INSTANDHALTUNG
UND VERWENDUNG DES ENTSORGERS
Bevor Sie das Produkt installieren, lesen Sie alles
sorgfältig durch. Installations–, Wartungs– und
Bedienungsanleitung. Vor Beginn der Arbeit Be-
stimmen Sie, welche Werkzeuge, Materialien und
Ausrüstung, die Sie brauchen.
Bevor Sie den Entsorger installieren, stellen Sie si-
cher, dass Sie alle erforderlichen Teile des Produkts
haben.
BEN ÖTIGTE WERKZEUGE UND MATERIALIEN:
Schraubendreher, Scharnierzange, Isolierband,
Schutzbrille
ERFORDERLICHE INSTRUMENTE, MATERIALIEN
UND OPTIONALE AUSRÜSTUNG:
ein Kreuzschlitzschraubendreher, ein Entwässe-
rungsbohrer, elektrische Klemme 9,5 mm, Ge-
windemuttern (2), Siphon 38 mm, Bohrer 32 mm,
Hammer, Eisensäge, Wasserschlauchklemme, Rohr-
zange, Kupfer Erdungskabel, Geschirrspüler Abus-
srohr Kit, elektrisch Schalter, Verlängerungsrohr
1. BESCHREIBUNG DES PRODUKTS ABB.1.1)
Montageeinheit
1. Stopper
2. Waschansch
3. Gummidichtungen (2)
4. Stützring
5. Montagering
6. Schrauben
7. Sicherungsring
8. Schalldämpfender Bildschirm Entsorger
9. Einbaudichtung / Schutzreektor
10. Ösen
11. Unterer Befestigungsring
12. Den Geschirrspüler entleeren
13. Auslassönung Entwässerungssystem
14. Befestigungsschrauben
15. Gummidichtung
16. Flansch
17. Abussrohr mit einem Knie
Das komplette Set nden Sie auf der Verpa-
ckung. Überprüfen Sie beim Auspacken des Ge-
rätes das komplette Set.
2. TRENNUNG DES TROPFENHORNS
BEACHTUNG!
Zum Zeitpunkt der Installation des Geräts wird
empfohlen Schutzbrille tragen.
Lösen Sie die Mutter (1) an der Oberseite der Was-
serfalle (4) mit einem Rohrschlüssel (Abb. 3.1). rela-
tive Luftfeuchtigkeit nicht mehr als 80%.
Lösen Sie die Mutter (2) auf der Oberseite des Verlän-
gerungsrohrs. Entfernen Sie das Verlängerungsrohr.
Lösen Sie die Mutter (3) an der Unterseite des Wa-
schansches.
Schieben Sie den Waschansch nach oben durch
Ablauoch der Spüle und entfernen Sie es (Abb. 3.2).
REINIGEN SIE DEN WASCHFAN–VERPACKUNGS-
ORT
Aus dem Dichtsto oder dem Müll.
HINWEIS: Es kann notwendig sein, die Ablaufboh-
rung für zu erweitern
Befestigungsvorrichtung für Befestigungsansche.
Ausrüstung für die Erweiterung der Entwässerungs-
bohrung wird separat erworben.
3. DEMONTAGE DER MONTAGEEINHEIT
Drehen Sie die Baugruppe (Abb.4.1) und lockere die
drei Befestigungsschrauben (1) Der Zugang zum
Ring5 (2).
Trennen Sie den Sicherungsring vom Flansch mit
einem Schraubenzieher. Jetzt kann die Montage-
einheit demontiert werden.
4. BEFESTIGEN SIE DIE BEFESTIGUNGSMONTA
GE WASCHEN ABB.5.1.
1. Eine oder zwei Gummidichtungen (2) unter dem
Waschansch (1) anbringen. Stelle sicher das Die
Entwässerungsönung ist nicht verstopft und auf
eingestellt Flanschscheibe / Dichtung. um zu Der
Flansch der Spüle wurde an Ort und Stelle, Sie müs-
sen es mit einer schweren Last zerquetschen.
(Um Kratzer zu vermeiden, verwenden Sie ein
Handtuch als Futter.)
2. Legen Sie den zweiten Gummiteil auf den Boden
der Spüle eine Dichtung (2), eine Kartondichtung
(optional) (3) und einen Metallstützring (4) (ache
Seite nach oben).
3. Während Sie die zweite Gummidichtung halten,
Kartonpolsterung (optional) und einen Metallstütz-
ring, legen Sie den Befestigungsring (5) auf den
Flansch der Spüle, so dass es mit dem Stützring
ausgerichtet.
4. Drücken Sie fest auf den Boden der Spüle Gummi
Dichtung, Pappdichtung, Unterstützung Ring und
Montagering schieben Sie den Sprengring (7) auf
den Flansch der Spüle es rastet in die Flanschnut
ein.
5. Ziehen Sie die drei Befestigungsschrauben (6) an
Die Befestigungsanordnung war dicht und gleich-
mäßig drückte auf die Spüle.
5. REINIGUNG DER ABLAUFROHRE
Wenn Sie das Abussrohr nicht reinigen, kann es
verstopfen.
1. Entfernen Sie den Wasserabscheider. (Abb.6.1)
2. Entfernen Sie mit einem Reiniger alle Feststoe
Niederschlag im horizontalen Teil der Entwässe-
Deutsch
