ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ! Перед пробным пуском необходимо убедиться

в том, что: на станке установлены защитное ограждение

сверлильного патрона; закрыта крышка приводного узла;

рабочий стол станка надежно закреплен на колонне станка.

Сравните технические данные станка с данными электрической сети в том

помещении, где станок будет эксплуатироваться. Напряжение и частота

тока в электрической сети должны соответствовать техническим данным

станка. Перед снятием или заменой сверла или другого режущего инструмен-

та, а также перед сборкой или наладкой, обязательно отключите станок от

питающей сети.

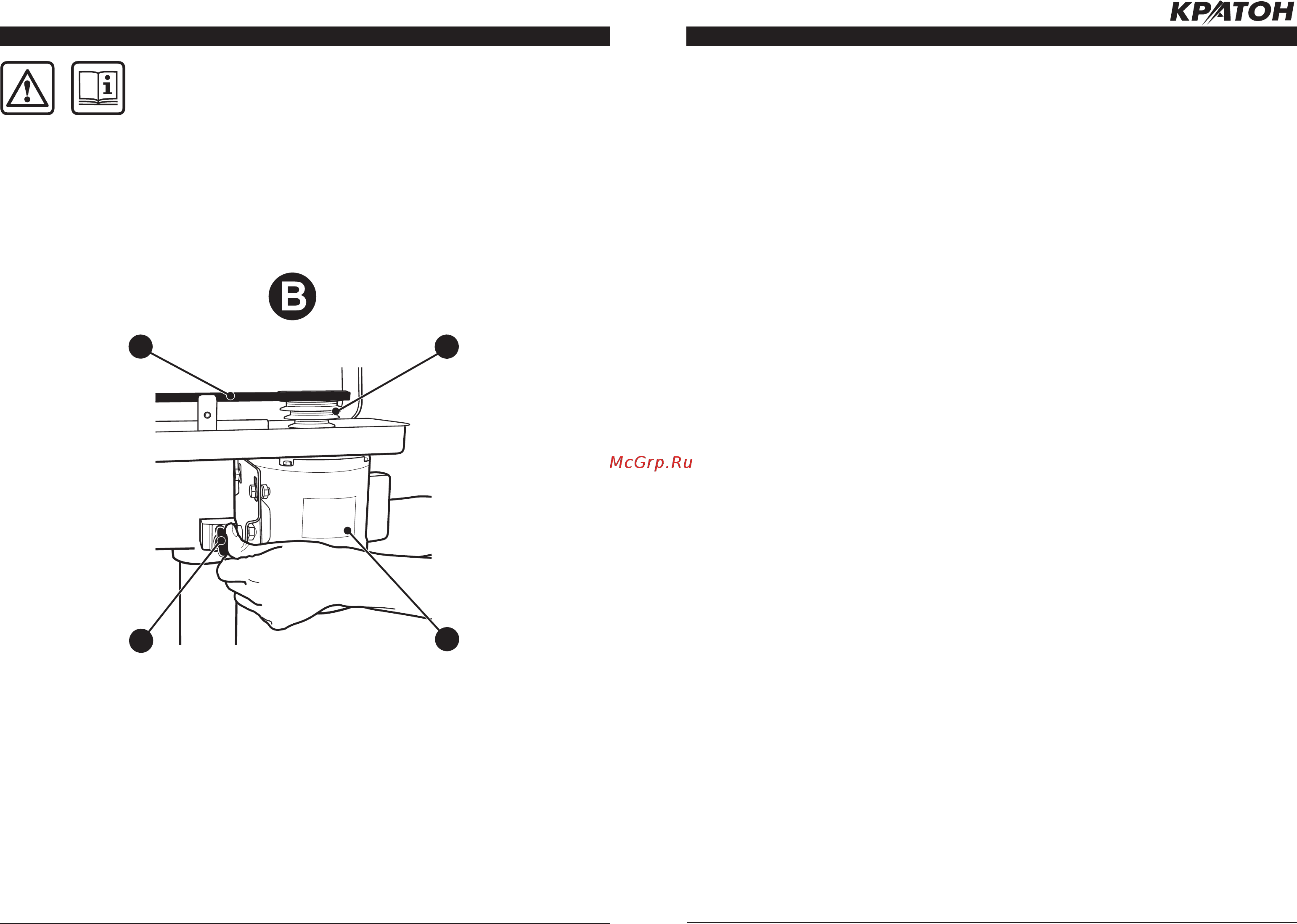

Рисунок В — регулирование частоты вращения шпинделя и натяжение клиновых рем-

ней приводного узла.

11. Винт (2 шт.)

12. Электродвигатель

17. Клиновой ремень (2 шт.)

18. Шкив электродвигателя

РАБОТА НА СТАНКЕ

Сверление

• Сверлением называется процесс полу-

чения цилиндрических отверстий в дре-

весине при помощи сверла. Сверление

может осуществляться поперек волокон,

вдоль волокон и под углом к ним. Свер-

лением получают сквозные отверстия для

болтов, нагелей, в стержневых ящиках и

моделях, глухие (несквозные) отверстия

для шипов, шурупов, нагелей, пазов.

• Процесс сверления применяют для уда-

ления гнилых сучков в пиломатериале.

• Сверление отверстий (см. рис. G) про-

изводят при вращении режущего инстру-

мента (см. рис. H и I) и его осевого пере-

мещения в сплошном материале детали.

Отверстия, получаемые после сверления

древесины, могут быть глухими (см. рис.

G2) или сквозными (см. рис. G1). Отвер-

стия, получаемые после сверления, ха-

рактеризуются несколькими параметра-

ми, в том числе диаметром, глубиной и

шероховатостью.

• Сверла, применяемые для сверления

древесины, различны по конструкции,

принципу резания и углам заточки (см.

рис. H и I). Сверла различают по типу

хвостовика, конструкции режущей части

сверла и элементов для отвода стружек.

Основные элементы резца: режущая

часть, стержень и хвостовик. Режущая

часть, состоящая из резцов, выполняет

работу сверления. От длины стержня, со-

единяющего режущую часть с хвостови-

ком, зависит глубина отверстия. У ряда

сверл стержень служит для направления

сверла и выбрасывания стружки, кото-

рая движется по внутреннему пазу вин-

тообразной полости. Хвостовик (верхняя

часть стержня) используют для закрепле-

ния сверла в сверлильном патроне.

Конструкция сверл

• Сверла по конструкции режущей части

(см. рис. H и I) делятся на: ложечные, пе-

ровые, центровочные, спиральные, вин-

товые, пробочные и зенковочные.

• Ложечное сверло 25 и перовое сверло 26

(см. рис. H) применяют главным образом

при торцовом (долевом) сверлении древе-

сины, но в ряде случаев используют и при

поперечном сверлении. Перовое сверло

(перка) представляет собой стержень,

режущая часть которого имеет форму

желобка, оканчивающегося заостренным

концом (жалом). Одна кромка желобка яв-

ляется режущей, другая направляющей.

В процессе сверления, чтобы освободить

сверло от стружки и предотвратить пере-

грев, сверло периодически вынимают из

отверстия, так как оно не приспособлено

для удаления стружки.

• Центровочное сверло 27 предназначено

для сквозного сверления отверстий попе-

рек волокон древесины. Наиболее удоб-

ны сверла, имеющие углубитель (центр)

с винтовой резьбой. При сверлении таким

сверлом не требуется сильного нажатия

на сверло, так как винтовой углубитель,

ввинчиваясь в древесину, тянет за собой

сверло.

• Спиральное сверло 28 (по дереву) пред-

назначено для сквозного сверления от-

верстий поперек волокон древесины.

Спиральными сверлами можно сверлить

на большую глубину, чем центровыми

сверлами, обеспечивая при этом боль-

шую точность и чистоту отверстия, а так-

же более высокую производительность.

Углубители спиральных сверл имеют вин-

товую форму, реже трехгранную. Такие

сверла обладают двумя подрезателями и

двумя режущими кромками.

• Сверло винтовое 29 предназначено для

сквозного сверления отверстий поперек

волокон древесины. Отверстия в древе-

сине обрабатываемые винтовым сверлом

получаются чистыми и гладкими.

• Для сверления отверстий диаметром

больше 10 мм вдоль волокон древесины

можно использовать и спиральные сверла

по металлу. Но угол заточки конца сверла

следует изменять, он должен равняться

60–80

°. При сверлении отверстий глуби-
