www.kraton.ru
Станок многооперационный WM-Multi-03P, артикул 4 01 03 013
38 19
Устройство станка

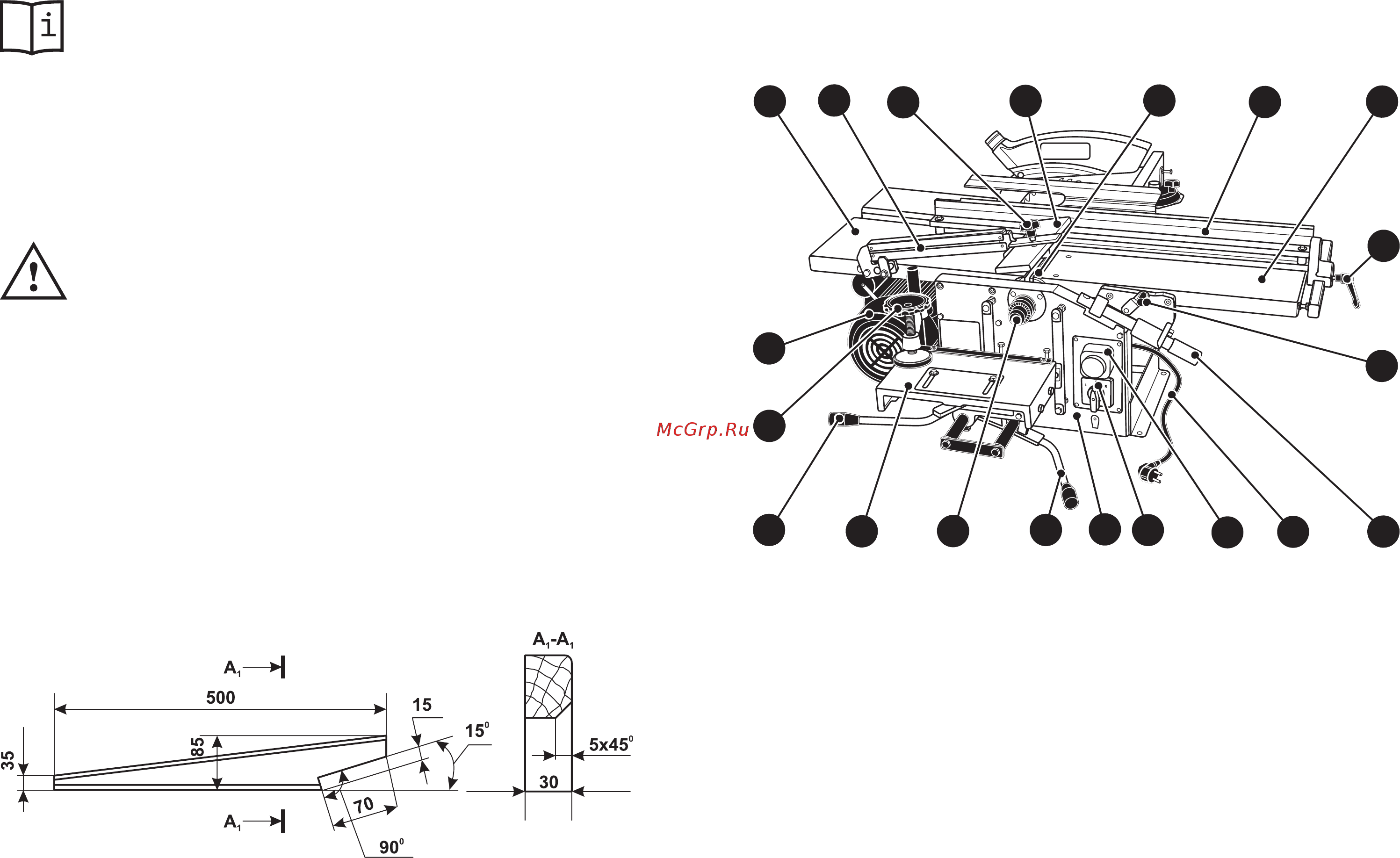

Рисунок 1 — Общий вид станка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
16
18
19
1. Рычаг продольной подачи фрезерно-
го суппорта
2. Струбцина
3. Электродвигатель
4. Стол строгальный неподвижный
5. Кулиса
6. Фиксатор
7. Защитное ограждение
8. Ножевой вал
9. Линейка направляющая
10. Стол строгальный подвижный
11. Рукоятка
12. Фиксатор
13. Рукоятка регулирования глубины
строгания
14. Кабель электропитания с вилкой
15. Коробка электровыключателей
15-1. Переключатель направления вра-
щения ножевого вала
16. Основание станка
17. Рычаг поперечной подачи фрезерно
-
го суппорта
18. Патрон сверлильный
19. Фрезерный суппорт
Пиление деревянной заготовки
• Продольное пиление деревянной заготовки на данном стан-
ке (см. рис. 3) выполняется на пильном столе 25 посредством
вращающегося пильного диска 29, закрепленного на ножевом
валу 8.
• Подача заготовки осуществляется вручную с помощью специ-
ального толкателя (изготавливаемого по месту). Толкатель ( см.
рис. 11) должен быть изготовлен из прочного материала, иметь
уступ (вырез) для упора в торец заготовки. При пилении толка-
тель должен обеспечивать надежный прижим заготовки к пиль
-
ному столу 25 и линейке направляющей 9.
• ВНИМАНИЕ! Работа на станке без защитного кожуха 28 и рас
-
клинивающего ножа 32 (см. рис. 3) категорически запрещена.
В связи с тем, что подача заготовки при пилении производится
вручную, соблюдайте особую осторожность. Пальцы рук долж-
ны находиться на достаточно безопасном расстоянии от вра
-
щающегося пильного диска 29. Особую осторожность следует
проявлять при пилении тонких и коротких заготовок в процес
-
се работы и в момент выхода заготовки из под вращающегося
пильного диска 29.
• При пилении не превышайте установленную максимальную
глубину распила (70 мм).
• Поперечное пиление деревянной заготовки, в том числе и под
углом выполняйте, используя поперечный стол 27. Настройку
станка на необходимый угол поперечного пиления произво
-
дите по угломеру 37. Заготовку при поперечном пилении при
-
жимайте к упору 26.
Рисунок 11 — Конструкция толкателя для пиления
15-1
