www.kraton.ru
Станок многооперационный WM-Multi-03P, артикул 4 01 03 013
32 25
спечив свободный доступ к нему со всех сторон. Рабочая зона
вокруг станка должна быть необходимой и достаточной для
обеспечения безопасной работы, эффективного технического
обслуживания и наладки.
• ВНИМАНИЕ!
Обязательно закрепите станок на устанавливае-
мой поверхности, используя для этого стандартные крепежные
изделия и отверстия в основании 16 (см. рис. 1). Проверьте по
уровню положение строгального и пильного столов в горизон-
тальной плоскости и при необходимости выполните регулиров
-
ку положения станка.
Проверка работы станка и пробный пуск
• ВНИМАНИЕ! Перед проверкой работы и пробным пуском стан-
ка проверьте надежность закрепления режущего инструмента,
отсутствие посторонних предметов на пильном и строгальных
столах. Ножевой вал должен свободно, без заклинивания и за-
еданий вращаться в подшипниковых узлах.
• Приведите автоматический выключатель на электрическом
распределительном щите во включенное состояние.
• Вставьте вилку кабеля электропитания 14 (см. рис. 1) в розетку
электрической питающей сети (220 В, 50 Гц).
• Функции кнопок на коробке электровыключателей 15:
— кнопка 39-2 «ПУСК» (зеленого цвета), для включения стан-
ка;
— кнопка 39-1 «СТОП» (красного цвета), для выключения стан
-
ка;
— блокирующая кнопка 39, для выключения станка.
• Положения переключателя 15-1 (см. рис. 4):
— положение «
R» используется при выполнении операций пиле-
ния или фугования деревянной заготовки;
— положение «
L» используется при выполнении операций свер-
ления или фрезерования деревянной заготовки;
— положение «
0» используется при остановке станка.
• ВНИМАНИЕ! Остановку станка производите без нагрузки.
• Станок, после включения должен поработать не менее 2–3 ми-
нут. Следует убедиться в том, что все элементы станка надежно
закреплены и работают равномерно и правильно.
• ВНИМАНИЕ! В экстренной или аварийной ситуации или после
окончания работы на станке закройте крышку 39-3 коробки
электровыключателей 15, и электродвигатель 3 станка автома
-
тически остановится.
• ВНИМАНИЕ! В экстренной или аварийной ситуации установите

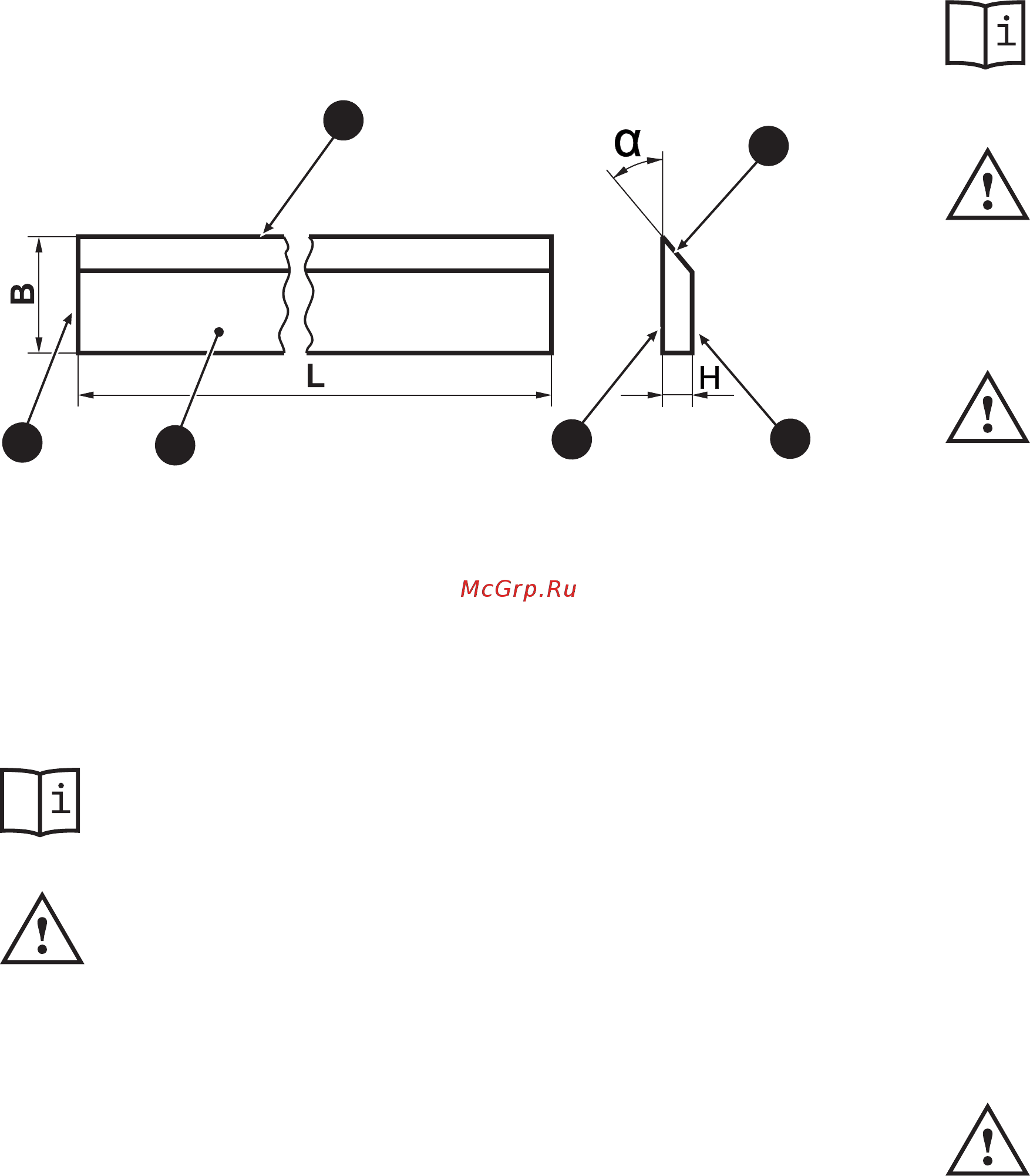

Размеры строгального ножа: L = 210 мм, В = 30 мм, H = 3 мм, α — задний угол
40
43
44
47
45
46
40. Нож строгальный
43. Торец ножа
44. Режущая кромка
45. Задняя поверхность
46. Опорная поверхность
47. Передняя поверхность
Рисунок 7 — конструктивные элементы строгального ножа
Заточка строгальных ножей
Замена и заточка строгальных ножей
• Сильная вибрация станка и ножевого вала, появление дефек-
тов на строганных заготовках указывает на затупленность стро
-
гальных ножей и возможные их повреждения.
• Снимите и проверьте строгальные ножи. В случае обнаруже-
ния дефектов, трещин, повреждений строгальных ножей заме
-
ните их на годные.
• Для предотвращения возможного дисбаланса ножевого вала,
следует производить одновременную замену всех строгальных
ножей.
• Затачивать строгальные ножи данного станка рекомендуется
на универсальных заточных станках, оснащенных шлифоваль
-
ным кругом и технологическими приспособлениями для зажи
-
ма.
• Для контроля геометрических параметров режущей части
строгальных ножей после заточки следует применять универ
-
