www.kraton.ru
Станок многооперационный WM-Multi-03P, артикул 4 01 03 013
24 33
15
• ВНИМАНИЕ! На некоторые узлы станка нанесено защитное
антикоррозийное покрытие. Перед началом сборки станка сле
-
дует удалить антикоррозийное покрытие. Защитное антикорро
-
зийное покрытие легко удаляется с помощью мягкой салфетки
смоченной в уайт-спирите. Для очистки окрашенных, пластмас
-
совых и резиновых деталей используйте салфетку с мыльной
водой.
• Подготовьте рабочее место для станка и стеллаж для хранения
пиломатериалов и заготовок. Помещение, в котором произво
-
дится работа, должно быть оборудовано системой приточно-вы
-
тяжной вентиляции и иметь общее освещение. Зону установ
-
ки станка рекомендуется снабдить местным дополнительным
освещением и промышленным пылесосом для сбора древесной
стружки и пыли;
— предусмотрите под установку станка специальное место с
ровной, твердой и устойчивой поверхностью (рабочий стол или
верстак);
— произведите (в соответствии со схемами сборки и рисунками
настоящей инструкции) сборку станка;
— выполните монтаж станка на предусмотренное место, обе
-
сальные угломеры с диапазоном измерений 0–180
° или угло-
вые шаблоны.
• Заточку строгальных ножей следует производить только по
задней поверхности 45 (см. рис. 7). Задний угол α заточки стро
-
гального ножа 40 зависит от твердости древесины. Для мягких
пород дерева (липа, осина, сосна, ель) рекомендуемый задний
угол заточки должен быть α = 35
°, для твердых пород (бук, дуб,
кизил) α = 45
°.
• Режущая кромка 44 строгального ножа 40 после заточки
должна быть прямолинейной по всей длине, острой и не иметь
завалов. На ней не должно быть зазубрин, рисок и трещин.
• Для снятия заусенцев после заточки следует выполнить до-
водку строгальных ножей доводочным абразивным бруском.
• Перед тем как установить на станок ножи, их следует хорошо
заточить и отбалансировать, чтобы они имели одинаковую дли
-
ну, ширину, толщину и массу. Балансировку ножей производят
на специальном приспособлении или на балансировочных ве
-
сах. Разность в массе ножей допускается не более 0,5 %. Кроме
того, ножевой вал, на который крепят ножи, и крепежные дета
-
ли должны быть также отбалансированы. Одним из вариантов
статической балансировки строгальных ножей является уда
-
ление (сошлифовывание) слоя металла с его торца 43 (см. рис.
7). Удалять металл строгального ножа 40 на торце 43 следует
только до линии пересечения задней поверхности 45 и опорной
поверхности 46.
• При установке строгальных ножей на ножевой вал 8 необхо-
димо следить за тем, чтобы они плотно прилегали опорной по
-
верхностью 46 и передней поверхностью 47 к плоскостям при
-
жимных планок 42 и пазам ножевого вала 8 (см. рис. 6).

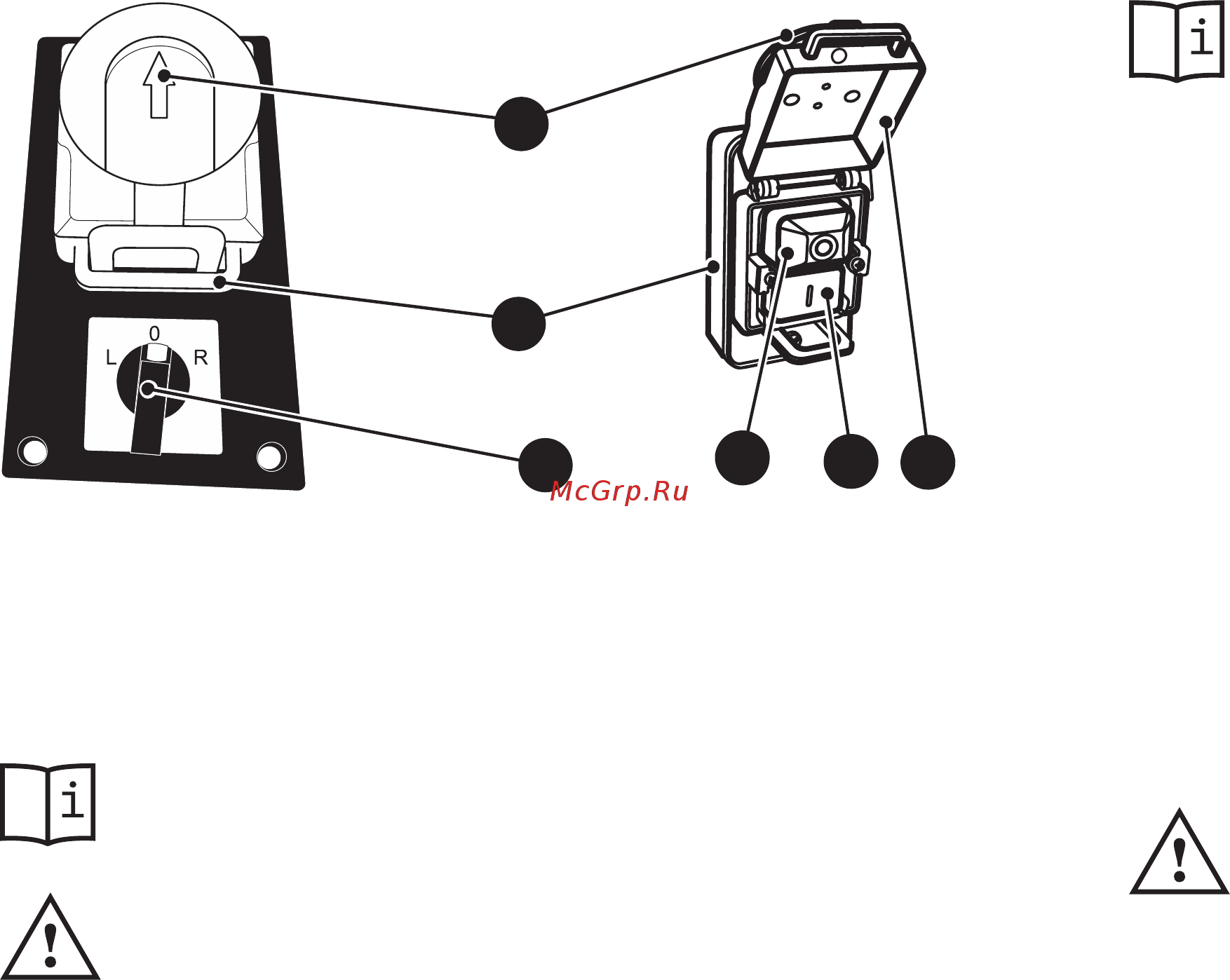

Рисунок 4 — Кнопки пуска и выключения станка, переключатель направления вра-
щения ножевого вала
15. Коробка электровыключателей
15-1. Переключатель направления вра
-
щения ножевого вала
39. Блокирующая кнопка
39-1. Кнопка «СТОП»
39-2. Кнопка «ПУСК»
39-3. Крышка коробки электровыклю
-
чателей
39-1
39
15-1
39-2
39-3
